Siemens 3UG4583-1CW31 monitorovacie relé Počet reléových výstupov: 2

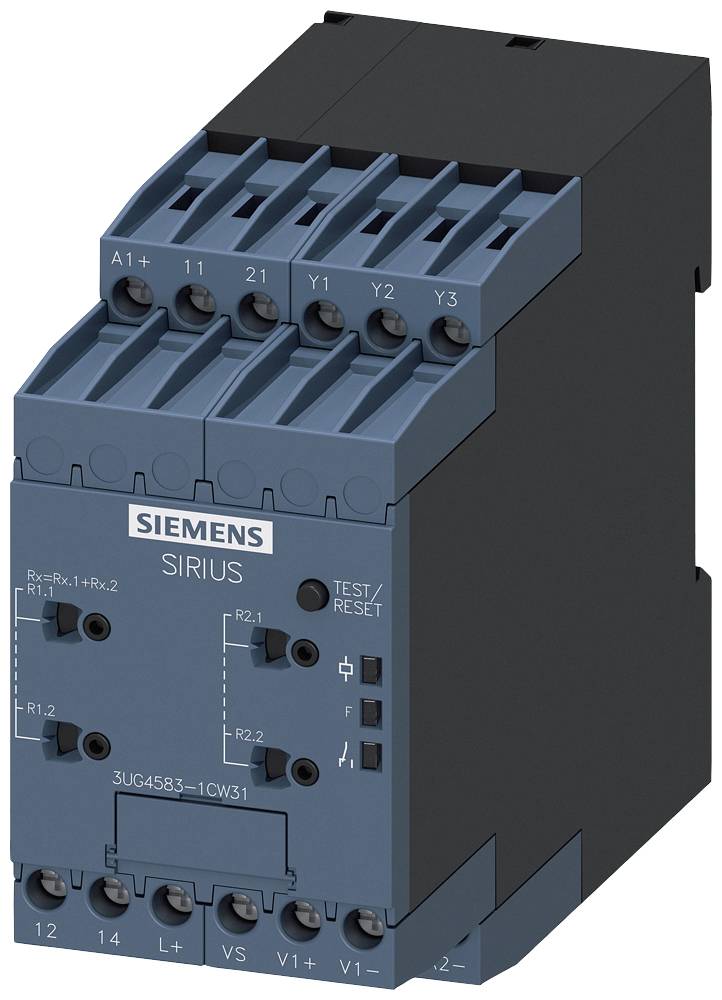

Modré zariadenie Siemens SIRIUS, model 3UG4583-1CW31, zobrazuje rôzne pripojenia a prepínače určené na riadenie alebo monitorovanie.

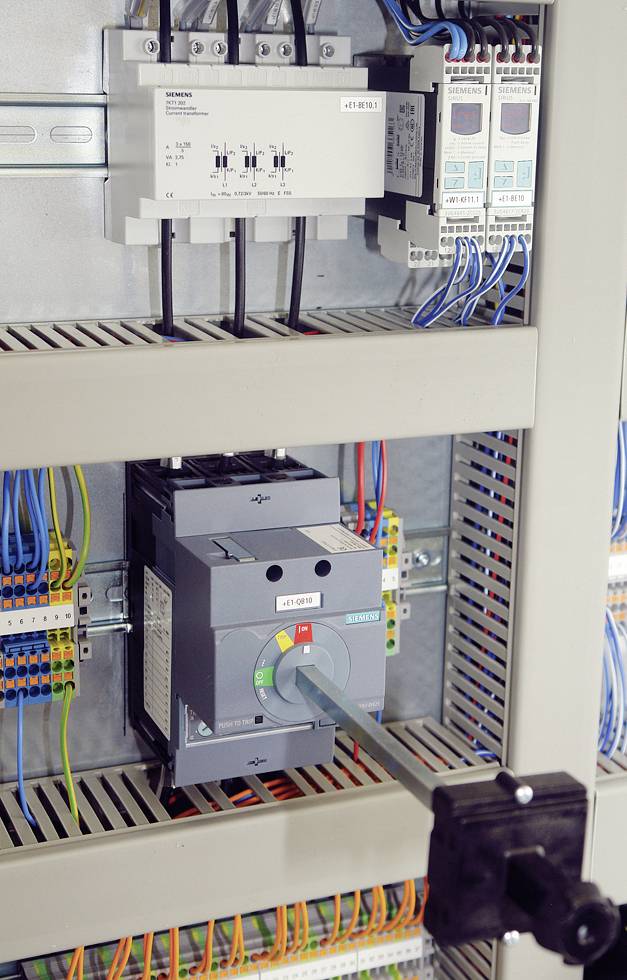

Rozvádzač s hlavným vypínačom v strede. Niekoľko káblov je pripojených ku komponentom.

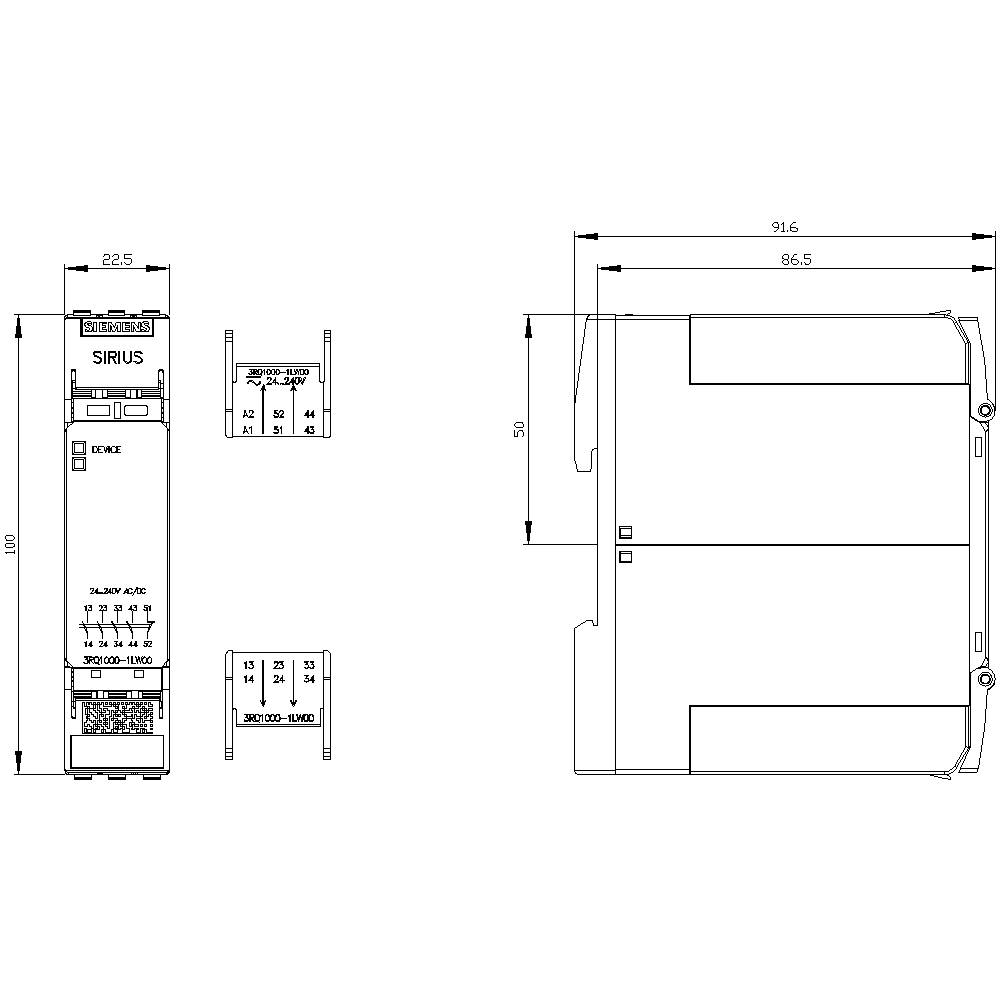

Technický výkres modulu SIRIUS. Zobrazuje rozmery a pripojenia. Vľavo: Pohľad spredu, vpravo: Pohľad z boku. Rozmery v mm.

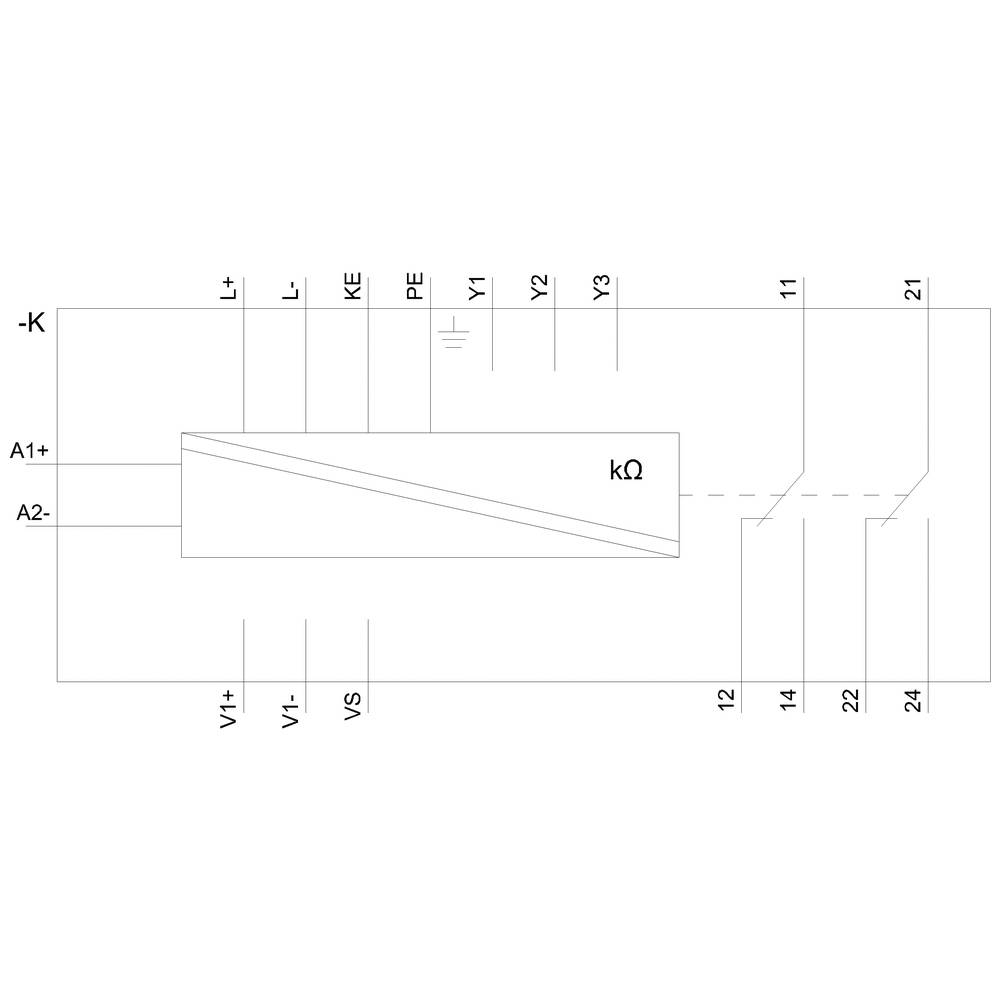

Diagram elektrického rozvádzača s prepojeniami: A1+, A2-, svorky L+, L−, KE, PE, Y1 až Y4; zobrazený odpor v kΩ.
1/4
Ilustračný obrázok
Kategória výrobku
monitorovacie relé
Počet reléových výstupov
2
Typ
3UG4583-1CW31
Vstupy merania
1-100 / 2-200 kOhm
Šírka
45 mm
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Nie je k dispozícii
Nahlásiť právny incident

Technické parametre

Typ

3UG4583-1CW31

Kategória výrobku

monitorovacie relé

Počet reléových výstupov

2

Vstupy merania

1-100 / 2-200 kOhm

Šírka

45 mm

45

For three-phase supply system

78 mm

100 mm

20 µF

Screw connection

AC/DC

0

0

2

UKCA

Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2872033 Siemens 3UG4583-1CW31 monitorovacie relé Počet reléových výstupov: 2

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2872033 Siemens 3UG4583-1CW31 monitorovacie relé Počet reléových výstupov: 2

Popis

Relé na monitorovanie izolácie pre neuzemnené (IT) siete do 400 V AC, 15-400 Hz a do 600 V DC merací rozsah 1-100 / 2-200 kOhm napájacie napätie. 24-240V AC/DC Šírka 45 mm 1 + 1 alebo 2 prepínacie kontakty Skrutkové pripojenie Relé na sledovanie izolácie SIRIUS 3UG4 s analógovým nastavením na monitorovanie neuzemnených (IT) sietí kvôli poruchám izolácie, napr. B. v systémoch s vysokými požiadavkami na dostupnosť (chemický priemysel, automobilový priemysel, tlačiarne), v lodnom a železničnom sektore alebo v núdzových zdrojoch energie.
Celosvetové použitie vďaka širokému napätiu a medzinárodným certifikátom. Nový princíp prediktívneho merania umožňuje najrýchlejšie reakčné časy. Relé umožňuje trvalé vlastné monitorovanie a manuálne testovanie. Spoľahlivá diagnostika systému vďaka prehľadným chybovým hláseniam a prepínateľnej pamäti chýb.
Okrem zariadení na monitorovanie izolácie neuzemnených sietí striedavého napätia existujú aj zariadenia na monitorovanie neuzemnených sietí jednosmerného a striedavého napätia, každé so skrutkovými a pružinovými svorkami.
Ako príslušenstvo je k dispozícii predradený modul na rozšírenie meracieho rozsahu.
Relé SIRIUS - program pre všetky prípady.
