Name: Siemens 3VA2163-7MP36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 63 A Spínacie napätie (max.): 690 V/AC (
Brand: Siemens
SKU: 2862559
Availability: BackOrder

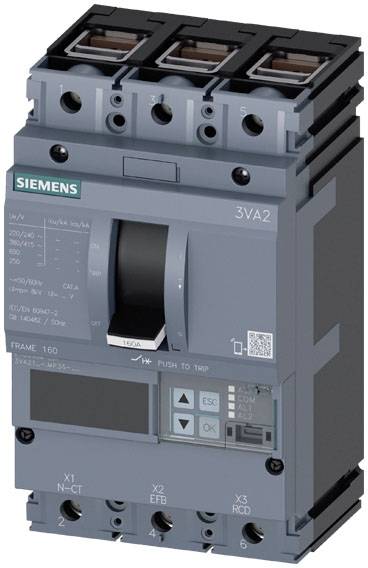

Trojpólový výkonový istič od spoločnosti Siemens (typ 3VA2) určený na ochranu a riadenie v elektrických zariadeniach.

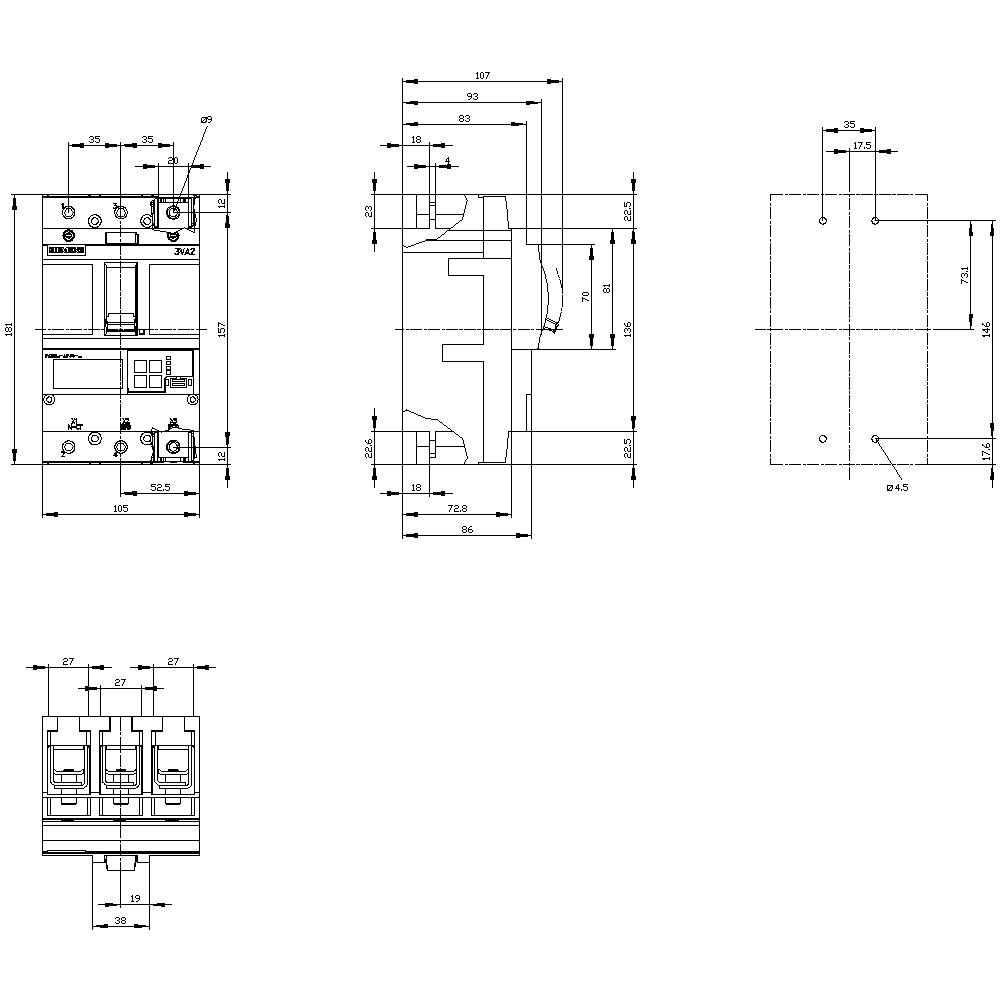

Technický výkres elektrického spínača s podrobnými rozmermi a pohľadmi z rôznych perspektív.

1/2

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

63 A

Pripojenie

svorka

Typ

3VA2163-7MP36-0AA0

Rozsah nastavenia prúdu (min.)

25 A

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 16. 11.

Počet

Set(y)

Celkom (1 095,00 € / kus)

1 275,00 €

-14 %

1 095,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Vhodnosť použitia: ochrana motora
Usporiadanie elektrickej prípojky / pre hlavný okruh: čelná prípojka
Konštrukcia ovládacieho prvku: prepínač
Mechanická životnosť (spínacie cykly) / typická: 20 000
Elektrická životnosť (spínacie cykly) / pri AC-1 / pri 380/415 V: 12000
Elektrická životnosť (spínacie cykly) / pri 1/2 menovitého prúdu / pri AC-1 / pri 380/415 V: 30000
Elektrická životnosť (spínacie cykly) / pri AC-1 / pri 690 V: 8000
Elektrická životnosť (spínacie cykly) / pri AC-3 / pri 380/415 V: 7500
Komponent produktu / displej: áno
Rozšírenie produktu / voliteľné / motorový pohon: áno
Detekcia výpadku fázy: áno
Komunikačná funkcia: áno
Ochrana zariadenia: áno
Izolačné napätie: 800V
Strata výkonu / maximum: 10 W
Typ ochrany / nadprúdová spúšť: LSI
Návrh monitorovania zemného spojenia: Žiadne
Verzia I uvoľnenia / nastaviteľná: áno
Vypínacia schopnosť Prevádzkový skratový prúd (Ics) / pri 240 V: 150 kA
Vypínacia schopnosť Prevádzkový skratový prúd (Ics) / pri 690 V: 2,5 kA
Vypínacia kapacita konečný skratový prúd (Icu) / pri 240 V: 150 kA
Limit vypínacej kapacity skratový prúd (Icu) / pri 690 V: 2,5 kA
Prevádzkový výkon / pri AC-3 / pri 230 V: 18500 W
Prevádzkový výkon / pri AC-3 / pri 400 V: 30000 W
Výrobná kapacita skratového prúdu (Icm) / pri 240 V: 330 kA
Výrobná kapacita skratového prúdu (Icm) / pri 690 V: 3,8 kA
Nastaviteľná doba oneskorenia / spúšte S / so štandardnou charakteristikou / počiatočná hodnota: 0,03 s
Nastaviteľná doba oneskorenia / spúšte S / so štandardnou charakteristikou / konečná hodnota: 0,03 s
Vlastnosti produktu / s L uvoľnením / nastaviteľné: áno
Vlastnosti produktu / s ochranou N vodiča / nastaviteľné: áno

Kategória výrobku: výkonový vypínač

Typ: 3VA2163-7MP36-0AA0

Rozsah nastavenia prúdu (min.): 25 A

Rozsah nastavenia prúdu (max.): 63 A

Rozsah nastavenia (prúd): 25 - 63 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens 3VA

Vhodné pre značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: C

Prevedenie nadprúdovej spúšte: ETU550M

Pripojenie: svorka

: IP40

Hĺbka: 86 mm

Šírka: 105 mm

V: 181 mm

Rozmer.: (š x v x h) 105 x 181 x 86 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2862559 Siemens 3VA2163-7MP36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 63 A Spínacie napätie (max.): 690 V/AC (

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862559 Siemens 3VA2163-7MP36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 63 A Spínacie napätie (max.): 690 V/AC (

Popis

Istič 3VA2 IEC Rám 160 trieda spínacej kapacity C Icu=110kA @ 415 V 3-pólový, ochrana motora ETU550M,LSI, In=63A ochrana proti preťaženiu Ir=25A ...63A ochrana proti skratu ISD=1,2... 15x In,Ii=3...15x In Svorkové pripojenie 3VA2 lisované ističe so sériou ETU 8 na ochranu systému. Lisované ističe 3VA od spoločnosti Siemens, ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie a aplikácie v sektore infraštruktúry ponúkajú účinné systémy, štartér a ochranu motora prostredníctvom bezpečného vypnutia v prípade preťaženia alebo skratu. Lisované ističe 3VA stanovujú štandardy z hľadiska flexibility a modulárnej rozmanitosti príslušenstva. Jednotné príslušenstvo pre niekoľko veľkostí naprieč všetkými sériami lisovaných ističov 3VA1 a 3VA2. Tento variant 3VA lisovaného ističa sa primárne vyznačuje: 1. Kompaktný dizajn. 2. Dostupné ako variant pre ochranu systému a ochranu generátora. 3. Dostupné v 3 a 4 pólových verziách. 4. Štyri triedy spínacieho výkonu od 55 kA ... 150 kA pri 415 V. 5. V závislosti od veľkosti: menovitý prúd 25 A.630 A. 6. Inštalácia v pevnej inštalácii, zásuvná technológia, možná zásuvná technológia. 7. Séria má elektronickú nadprúdovú spúšť. 8. Má integrovaný displej pre zobrazenie nameraných hodnôt. 9. Integrovaná funkcia merania a voliteľné komunikačné pripojenie cez Modbus TCP, Modbus RTU, PROFINET a PROFIBUS. 10. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo s viacerými funkciami.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
