Name: Siemens 3VA5195-6EF31-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 11 - 15 A Spínacie napätie (max.): 690 V/AC,
Brand: Siemens
SKU: 2862891
Availability: BackOrder

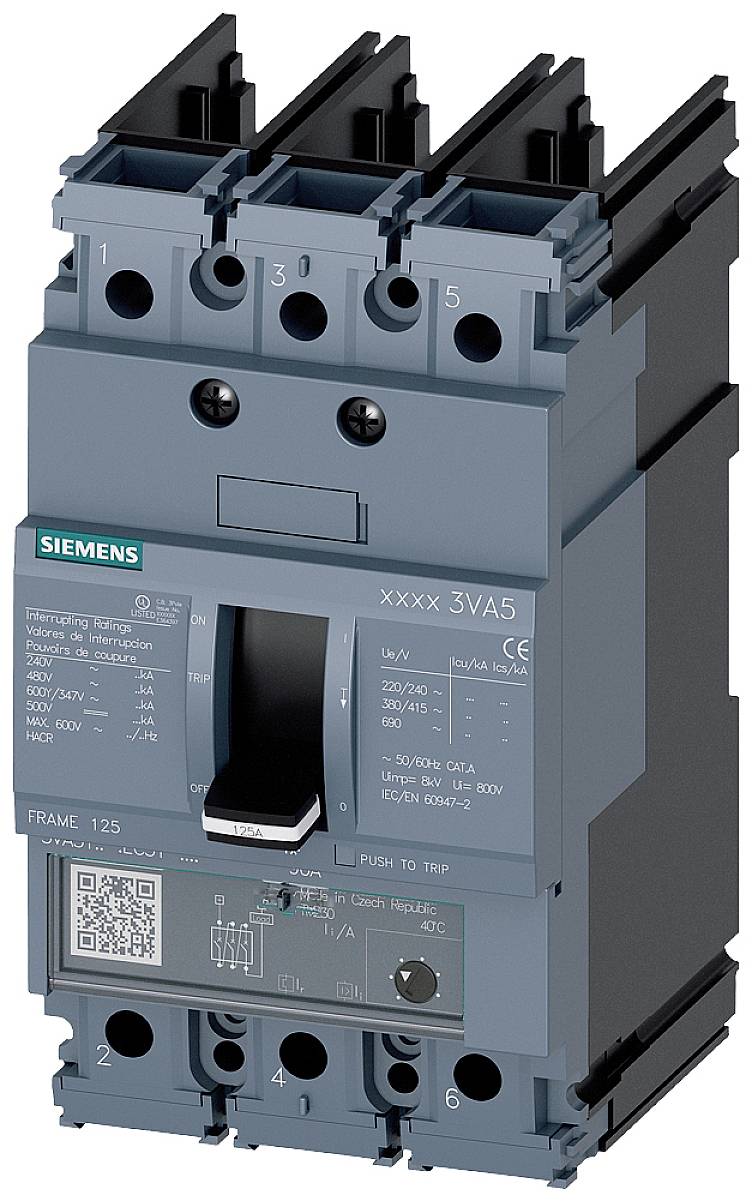

Elektrický výkonový vypínač s modrou krytkou, namontovaný na čiernej základni, zobrazuje polohu spínača a technické špecifikácie.

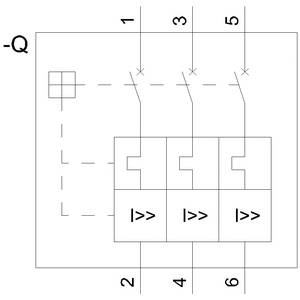

Diagram zobrazuje elektrickú schému s tromi identickými komponentmi, ktoré predstavujú symboly poistiek. Vľavo hore je znamienko mínus.

Technický výkres elektrického spínača s pohľadovými a rezovými pohľadmi: rozmery a detaily upevňovacích otvorov.

1/3

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

15 A

Druh obalu

Piece

Typ

3VA5195-6EF31-0AA0

Rozsah nastavenia prúdu (min.)

11 A

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 20. 11.

Počet

Set(y)

Celkom (435,00 € / kus)

479,00 €

-9 %

435,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Vhodnosť použitia: ochrana rastlín
Usporiadanie elektrickej prípojky / pre hlavný okruh: bez pripojenia
Konštrukcia ovládacieho prvku: prepínač
Mechanická životnosť (spínacie cykly) / typická: 15000
Elektrická životnosť (spínacie cykly) / pri 480 V: 8000
Elektrická životnosť (spínacie cykly) / pri 600 V: 4000
Elektrická životnosť (spínacie cykly) / pri AC-1 / pri 380/415 V: 8000
Elektrická životnosť (spínacie cykly) / pri AC-1 / pri 690 V: 4000
Komponent produktu / nastavovací gombík: áno
Rozšírenie produktu / voliteľné / motorový pohon: áno
Ochrana zariadenia: áno
Povrchová úprava / Terminály / Vrchná úprava spínača (N, 1, 3, 5): Strieborná
Povrchová úprava na povrchu / svorky / na spodnej strane spínača (N, 2, 4, 6): cín
Izolačné napätie: 800V
Strata výkonu / maximum: 9,7 W
Typ ochrany / nadprúdová spúšť: LI
Návrh monitorovania zemného spojenia: Žiadne
Verzia I uvoľnenia / nastaviteľná: áno
Vypínacia schopnosť Prevádzkový skratový prúd (Ics) / pri 240 V: 150 kA
Vypínacia schopnosť Prevádzkový skratový prúd (Ics) / pri 690 V: 5 kA
Vypínacia kapacita konečný skratový prúd (Icu) / pri 240 V: 150 kA
Vypínacia kapacita konečný skratový prúd (Icu) / pri 690 V: 10 kA
Prúdová vypínacia schopnosť / pri AC / pri 240 V: 150 kA
Prúdová vypínacia schopnosť / pri AC / pri 600 Y/347 V: 25 kA
Výrobná kapacita skratového prúdu (Icm) / pri 240 V: 330 kA
Výrobná kapacita skratového prúdu (Icm) / pri 690 V: 17 kA
Vlastnosti produktu / s L uvoľnením / nastaviteľné: áno
Vlastnosti produktu / s ochranou N vodiča / nastaviteľné: áno

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3VA5195-6EF31-0AA0

Rozsah nastavenia prúdu (min.): 11 A

Rozsah nastavenia prúdu (max.): 15 A

Rozsah nastavenia (prúd): 11 - 15 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC
500 V/DC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: H

Prevedenie nadprúdovej spúšte: TM240

: IP40

Hĺbka: 76.5 mm

Šírka: 76.2 mm

V: 140 mm

Rozmer.: (š x v x h) 76.2 x 140 x 76.5 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2862891 Siemens 3VA5195-6EF31-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 11 - 15 A Spínacie napätie (max.): 690 V/AC,

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862891 Siemens 3VA5195-6EF31-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 11 - 15 A Spínacie napätie (max.): 690 V/AC,

Popis

Istič 3VA5 UL Rám 125 trieda spínacej kapacity H 65kA @ 480V 3-pólový, ochrana systému TM240, ATAM, In=15A ochrana proti preťaženiu Ir=12A...15A ochrana proti skratu Ii=10...20 x In bez zapojenia Lisované ističe 3VA5 na ochranu systému, schválenie UL. Lisované ističe 3VA UL od spoločnosti Siemens, ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie a aplikácie v sektore infraštruktúry, ponúkajú účinnú ochranu systému a štartéra prostredníctvom bezpečného vypnutia v prípade preťaženia alebo skratu. 3VA UL stanovuje štandardy z hľadiska flexibility a modulárnej rozmanitosti príslušenstva. Lisované ističe 3VA UL tiež ponúkajú najlepšie podmienky pre výrobcov strojov a rozvádzačov vyvážajúcich do celého sveta. Dve rady 3VA5 a 3VA6 okrem normy IEC spĺňajú aj normu UL. Všetky funkcionality tak môžu byť celosvetovo využívané pre systémy. Tento variant 3VA lisovaného ističa sa vyznačuje predovšetkým: 1. Kompaktný dizajn. 2. Dostupné ako variant na ochranu systému. 3. V závislosti od veľkosti: 1-, 2- (3-pólové prevedenie krytu) a 3-pólové verzie. 4. V závislosti od veľkosti: spínacia kapacita 25 kA. 100 kA @ 480 V pre 3 pólové spínače a 25 kA .50 kA @ 277 V pre 1 pólové spínače. 5. Séria má tepelno-magnetickú nadprúdovú spúšť. 6. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo s viacerými funkciami. 7. Univerzálna platforma príslušenstva pre všetky 3VA UL lisované ističe.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
