Siemens 5SV13166KK16 prúdový chránič/elektrický istič 1-pólový 16 A 0.03 A 230 V

Siemens FI/LS istič typ 5SV1 s nápisom 'B16 30mA'. Ukazuje polohu vypnutia a je navrhnutý pre 230V.

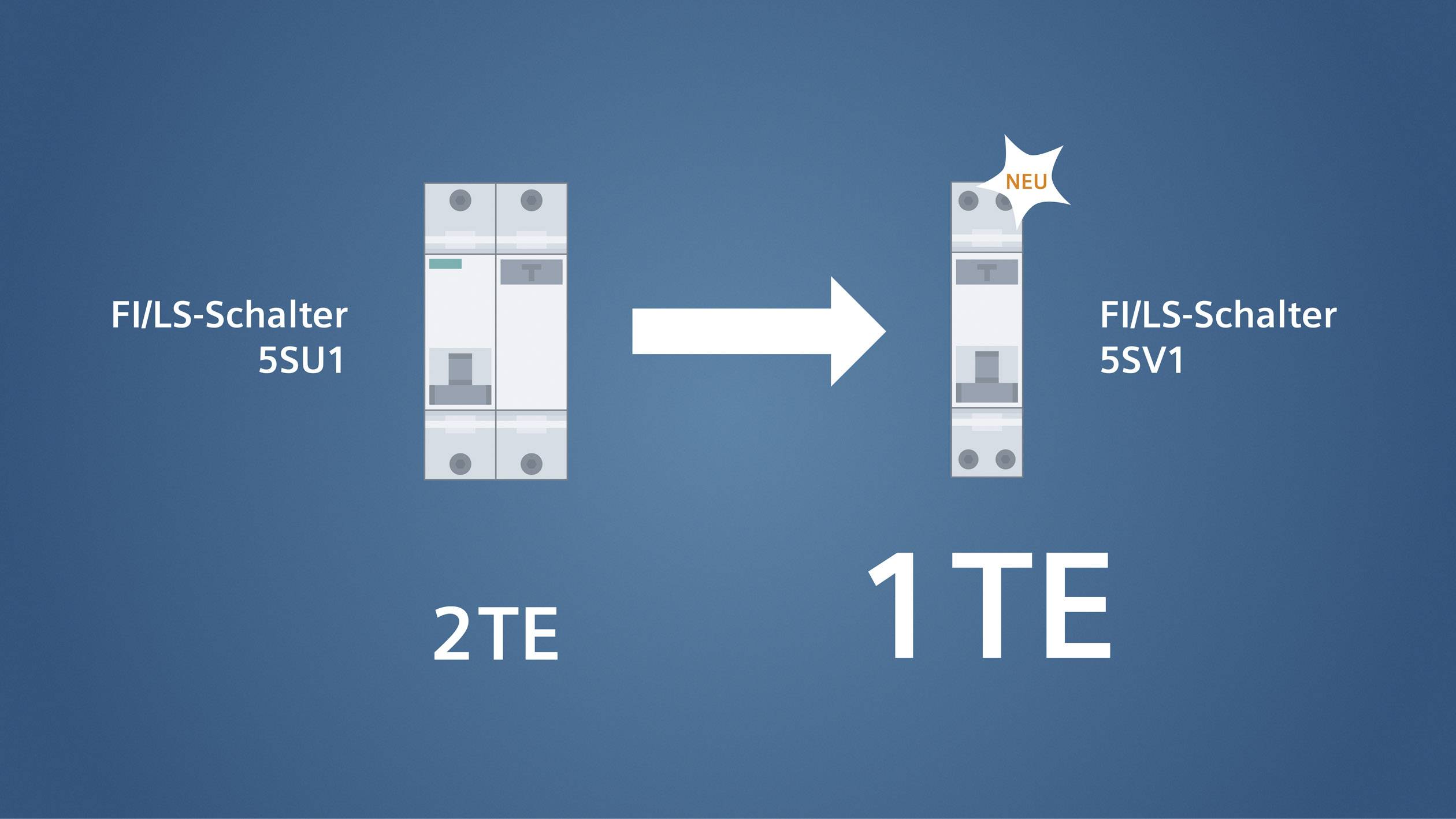

FI/LS-spínač 5SU1 so šírkou 2TE a nový 5SV1 so šírkou 1TE. Šípka ukazuje z 5SU1 na 5SV1, ktorý je označený ako 'NOVÝ'.

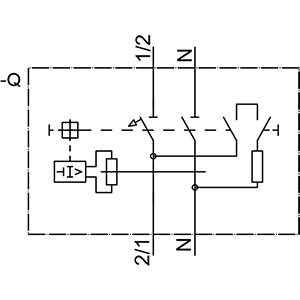

Schéma zapojenia znázorňuje elektrické relé so špuľami, kontaktmi a prepojeniami. Hlavná funkcia: riadenie elektrických obvodov.

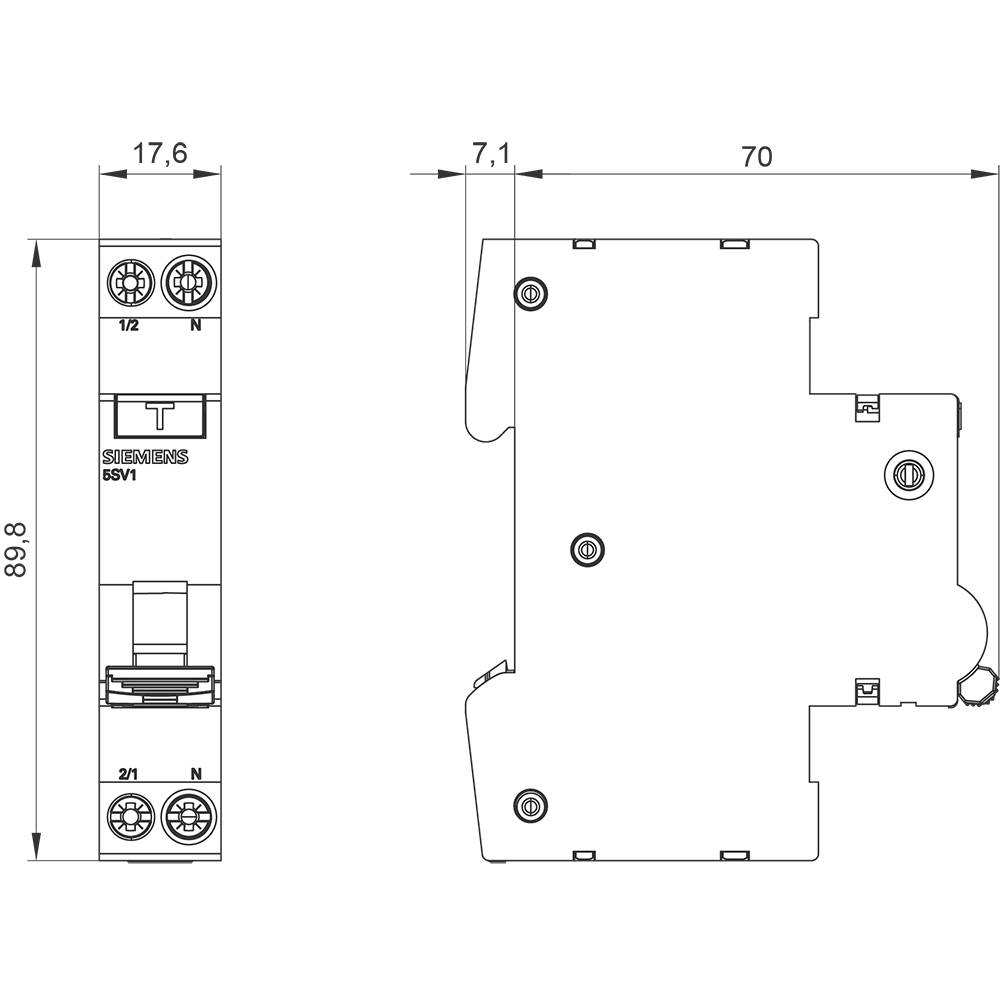

Výkres elektronickej súčiastky s rozmermi: 89,8 mm x 70 mm. Obsahuje označenie súčiastky 'Siemens 5SV1'.

1/4

Kategória výrobku

prúdový chránič/elektrický istič

Pólov

Spúšťacie charakteristika

Jmenotivý zvyškový prúd

0.03 A

Menovitý prúd - filter

16 A

Datasheety: (PDF)

Doručenie: Št 9. 7.

600 Ks

Počet

Celkom (39,02 € / kus)

44,99 €

-13 %

39,02 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

RCD kompaktný 1P+N 6kA typ A 30mA B16

Veľmi kompaktný dizajn s výkonom 1 HP
Bez meškania

Technické parametre

Pracovná frekvencia: 50 Hz

Prevedenie: Vypínacia charakteristika: okamžitá

Menovité napätie: 230 V

Kategória výrobku: prúdový chránič/elektrický istič

Pólov: 1

Spúšťacie charakteristika: B

Jmenotivý zvyškový prúd: 0.03 A

Spĺňa RoHS: áno

Rozmer.: (š x v x h) 18 x 90 x 70 mm

Obsah: 1 ks

Menovitý prúd: 16 A

Menovitý prúd - filter: 16 A

Vypínanie: 6 kA

Prevádzkové napätie: 230 V

Menovité napätie: 230 V

Šírka: 18 mm

V: 90 mm

Hĺbka: 70 mm

Hmotnosť: 0

: AC

: 70 mm

: 16 A

: 230 V

: B

: 253 V

: 0.03 A

: A

: 1 kA

: 3

: 2

: 2

: 1

: IP20

: 1

: ÁNO

: 15 kA

: 0.75-16 mm²

: 0.75-16 mm²

: ÁNO

: ÁNO

: 2

: ÁNO

: 4

: 6

: Undelayed

: 6

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1891746 Siemens 5SV13166KK16 prúdový chránič/elektrický istič 1-pólový 16 A 0.03 A 230 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1891746 Siemens 5SV13166KK16 prúdový chránič/elektrický istič 1-pólový 16 A 0.03 A 230 V

Informácie

Informácie 1891746 Siemens 5SV13166KK16 prúdový chránič/elektrický istič 1-pólový 16 A 0.03 A 230 V

Popis

Kompaktný FI/LS 1TE 1P+N 6kA Typ A 30mA B16 Prepínač FI/LS SENTRON 5SV1 pre kombinovanú ochranu proti preťaženiu, skratu a poruchovým prúdom v iba 1 TE
Naše kompaktné prúdové chrániče (RCD) sú testované VDE a certifikované podľa noriem DIN EN 61009-1 a DIN EN 61009-2-1. Vďaka kompaktnému 5-pinovému systému prípojníc môžete rýchlo a jednoducho pripojiť kompaktné zariadenia 1P+N len do 1 TE bez potreby ďalšieho priestoru. Kód dátovej matice na zariadení vám poskytuje rýchly prístup ku všetkým technickým údajom v aplikácii Siemens Industry Online Support.
Ochranné spínacie zariadenia SENTRON je možné rozšíriť o mnoho funkcií pomocou komplexného príslušenstva zo stavebnicového systému.
Optimálna technológia pre vašu bezpečnosť – len od spoločnosti Siemens.

Tento text bol preložený strojovo.

Rozsah dodávky

Prepínač FI / LS

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
