Siemens 5SV33143 5SV3314-3 prúdový chránič F 40 A 0.03 A 230 V

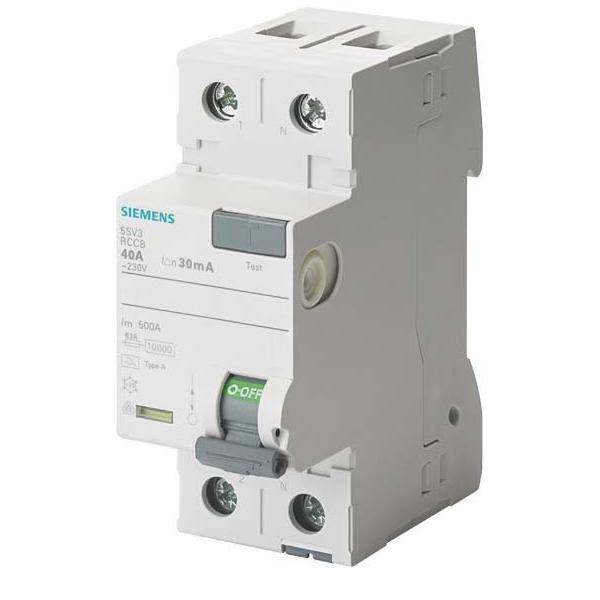

Prúdový chránič s nápisom 'SIEMENS 5SU1 440-6KK'. Odpojuje elektrický obvod pri poruche s prúdom nad 30mA.

Ilustračný obrázok

Schéma elektrického relé so zobrazením cievky a kontaktov, znázorňujúce elektrické prúdové dráhy a spínacie stavy relé.

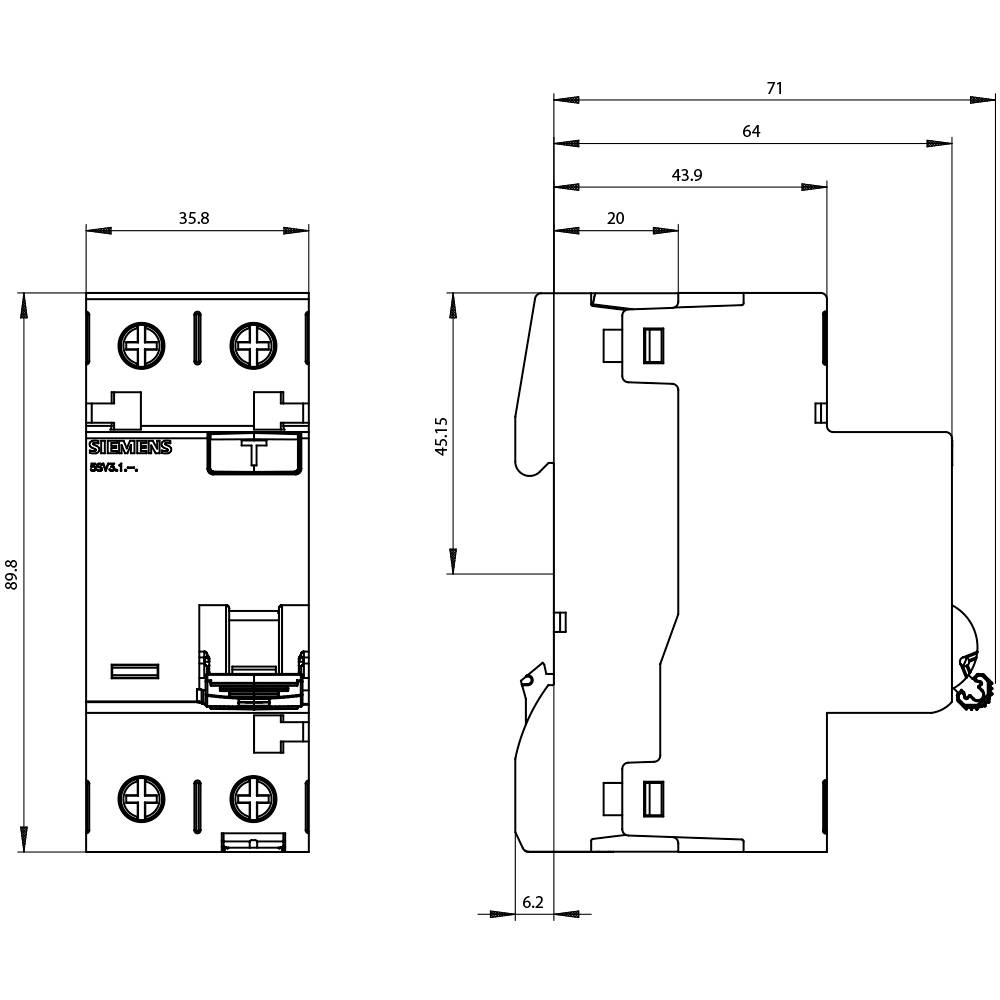

Technický výkres elektrického spínača s detailnými rozmermi v mm: šírka 35,8, výška 89,8, hĺbka 64, montážna výška 45,1.

1/3

Ilustračný obrázok

Kategória výrobku

prúdový chránič

Pólov

Spúšťacie charakteristika

Jmenotivý zvyškový prúd

0.03 A

Menovitý prúd - filter

40 A

Datasheety: (PDF)

Doručenie: Po 21. 9.

Počet

Celkom (97,55 € / kus)

97,55 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

mechanická životnosť (spínacie cykly): 10 000
IP20, s inštaláciou rozdeľovača, s pripojenými vodičmi

Kategória výrobku: prúdový chránič

Pólov: 2

Spúšťacie charakteristika: F

Jmenotivý zvyškový prúd: 0.03 A

Menovitý prúd: 40 A

Menovitý prúd - filter: 40 A

Rozmer.: (š x v x h) 36 x 90 x 70 mm

Vypínanie: 0.5 kA

Obsah: 1 ks

Menovité napätie: 230 V

Šírka: 36 mm

V: 90 mm

Hĺbka: 70 mm

Spĺňa RoHS: áno

Hmotnosť: 0

: DIN rail

: AC

: 70 mm

: 40 A

: 230 V

: 2000 V

: 2

: 0.03 A

: F

: NIE

: 10 kA

: 3 kA

: 1

: 2

: 2

: ÁNO

: 7035

: NIE

: 1.5 W

: 50 Hz

: IP20

: 0.75-35 mm²

: 0.75-35 mm²

: ÁNO

: -25-45 °C

: ÁNO

: 6

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1705063 Siemens 5SV33143 5SV3314-3 prúdový chránič F 40 A 0.03 A 230 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1705063 Siemens 5SV33143 5SV3314-3 prúdový chránič F 40 A 0.03 A 230 V

Popis

FI istič, 2-pólový, typ F, krátkodobo oneskorený, In: 40 A, 30 mA, Un AC: 230 V FI istič je prúdový chránič na ochranu pred náhodným dotykom Patentované prúdové chrániče od spoločnosti Siemens sú dôležitou súčasťou ochranných komponentov SENTRON pre elektrickú inštaláciu, pretože bezpečným vypnutím nebezpečných zvyškových prúdov do zeme zabraňujú životu nebezpečným elektrickým nehodám. Elektricky vznietenému požiaru možno zabrániť hneď po jeho vzniku. Či už priamym dotykom živých častí počas prevádzky alebo nepriamym dotykom zariadenia - ochrana sa dosiahne predovšetkým rýchlym vypnutím. Hlavné vlastnosti prúdových chráničov Siemens 5SV sú: 1. Komplexná ochrana osôb a majetku pred úrazom elektrickým prúdom. 2. Či už sínusové striedavé zvyškové prúdy alebo hladké jednosmerné zvyškové prúdy – Siemens ponúka správny typ a špeciálne verzie pre všetky požiadavky. 3. Spoľahlivá bezpečnosť pri inštalácii vďaka úchopu a ochrane proti dotyku, ktorá je súčasťou štandardnej výbavy. 4. Demontáž bez použitia náradia z DIN lišty alebo zo zostavy prípojníc vďaka pohodlnej ručnej manipulácii. 5. Dátový maticový kód na prednej strane prístroja poskytuje rýchlo a jednoducho všetky informácie o prúdovom chrániči. 6. Chráňte sa podľa noriem: Prúdové chrániče zodpovedajú ustanoveniam DIN VDE. 7. Optimálna technológia pre vašu bezpečnosť – iba od spoločnosti Siemens.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
