Siemens 5SV36147 5SV3614-7 prúdový chránič F 40 A 0.3 A 230 V

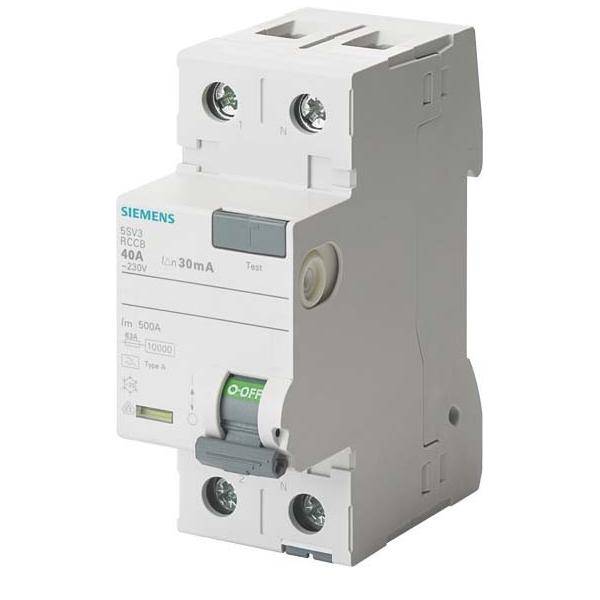

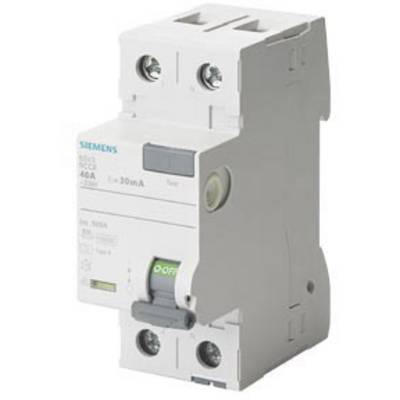

Dvojpólový Siemens istič so zeleným spínačom na pravej strane a špecifikáciami na ľavej strane.

Ilustračný obrázok

Schematický plán elektrického spínacieho zariadenia s kontaktmi a prepojeniami. Značky T, 1, 2, N sú prítomné. Číslo modelu I201_13636.

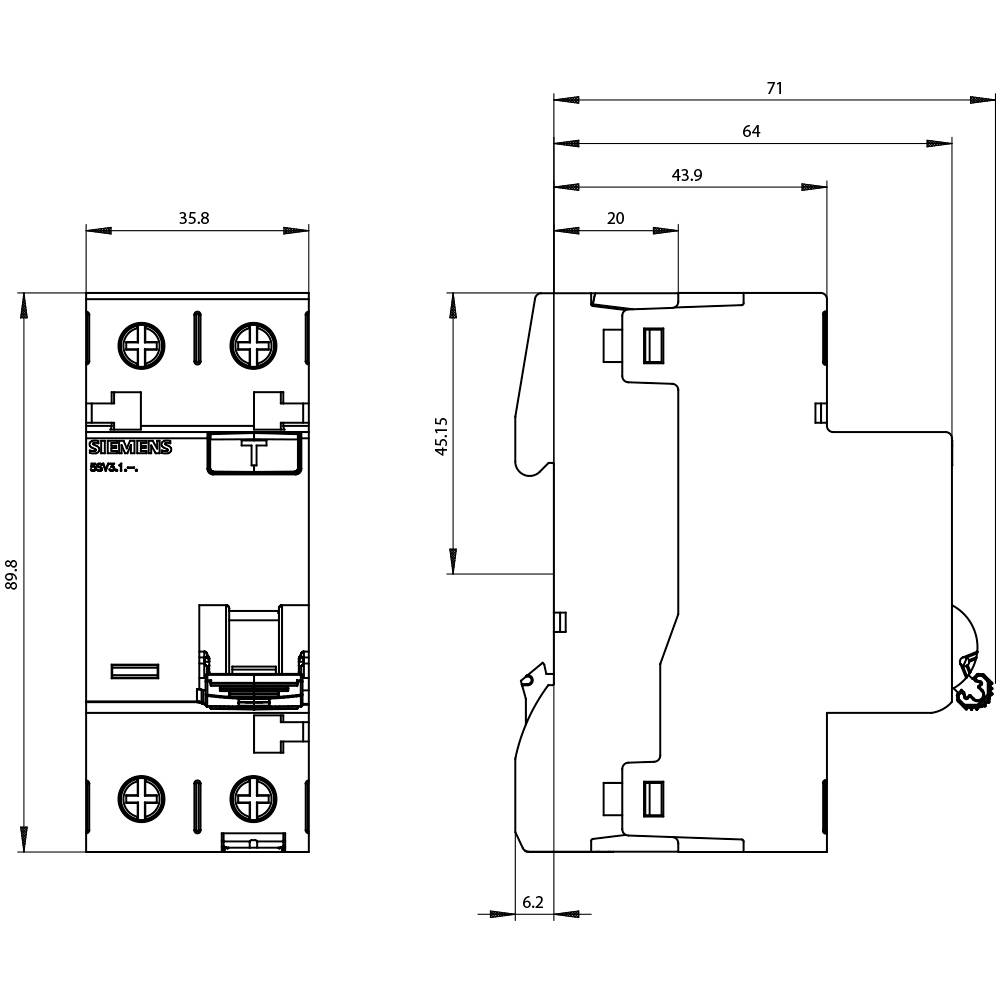

Technický výkres elektrického spínača s rozmermi v milimetroch. Zobrazuje predný a bočný pohľad.

1/3

Ilustračný obrázok

Kategória výrobku

prúdový chránič

Pólov

Spúšťacie charakteristika

Jmenotivý zvyškový prúd

0.3 A

Menovitý prúd - filter

40 A

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (142,27 € / kus)

142,27 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

mechanická životnosť (spínacie cykly): 10 000
IP20, s inštaláciou rozdeľovača, s pripojenými vodičmi

Kategória výrobku: prúdový chránič

Pólov: 2

Spúšťacie charakteristika: F

Jmenotivý zvyškový prúd: 0.3 A

Menovitý prúd: 40 A

Menovitý prúd - filter: 40 A

Rozmer.: (š x v x h) 36 x 90 x 70 mm

Vypínanie: 0.5 kA

Obsah: 1 ks

Menovité napätie: 230 V

Šírka: 36 mm

V: 90 mm

Hĺbka: 70 mm

Spĺňa RoHS: áno

: DIN rail

: AC

: 70 mm

: 40 A

: 230 V

: 2000 V

: 2

: 0.3 A

: F

: ÁNO

: 10 kA

: 5 kA

: 2

: 2

: NIE

: 7035

: 1 W

: 50 Hz

: IP20

: ÁNO

: ÁNO

: 6

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1705959 Siemens 5SV36147 5SV3614-7 prúdový chránič F 40 A 0.3 A 230 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1705959 Siemens 5SV36147 5SV3614-7 prúdový chránič F 40 A 0.3 A 230 V

Popis

FI istič, 2-pólový, typ F, selektívny, In: 40 A, 300 mA, Un AC: 230 V FI istič je prúdový chránič na ochranu pred náhodným dotykom Patentované prúdové chrániče od spoločnosti Siemens sú Dôležitou súčasťou SENTRON Ochranných komponentov pre elektrickú inštaláciu, pretože bezpečným vypnutím nebezpečných zvyškových prúdov k zemi zabraňujú životu nebezpečným elektrickým nehodám. Elektricky zapáleným požiarom sa dá predísť hneď po ich vzniku. Či už priamym dotykom živých častí počas prevádzky alebo nepriamym dotykom zariadenia - ochrana sa dosiahne predovšetkým rýchlym vypnutím. Hlavné vlastnosti prúdových chráničov Siemens 5SV sú: 1. Komplexná ochrana osôb a majetku pred úrazom elektrickým prúdom. 2. Či už sínusové striedavé zvyškové prúdy alebo hladké jednosmerné zvyškové prúdy – Siemens ponúka správny typ a špeciálne verzie pre všetky požiadavky. 3. Spoľahlivá bezpečnosť pri inštalácii vďaka úchopu a ochrane proti dotyku, ktorá je súčasťou štandardnej výbavy. 4. Demontáž bez použitia náradia z DIN lišty alebo zo zostavy prípojníc vďaka pohodlnej ručnej manipulácii. 5. Dátový maticový kód na prednej strane prístroja poskytuje rýchlo a jednoducho všetky informácie o prúdovom chrániči. 6. Chráňte sa podľa noriem: Prúdové chrániče zodpovedajú ustanoveniam DIN VDE. 7. Optimálna technológia pre vašu bezpečnosť – iba od spoločnosti Siemens.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
