Name: Siemens 5TY13503MF10 5TY1350-3MF10 elektronický ochranný spínač 1fázový F 2-pólový 0.03 A 230 V
Brand: Siemens
SKU: 3123487
Availability: SoldOut

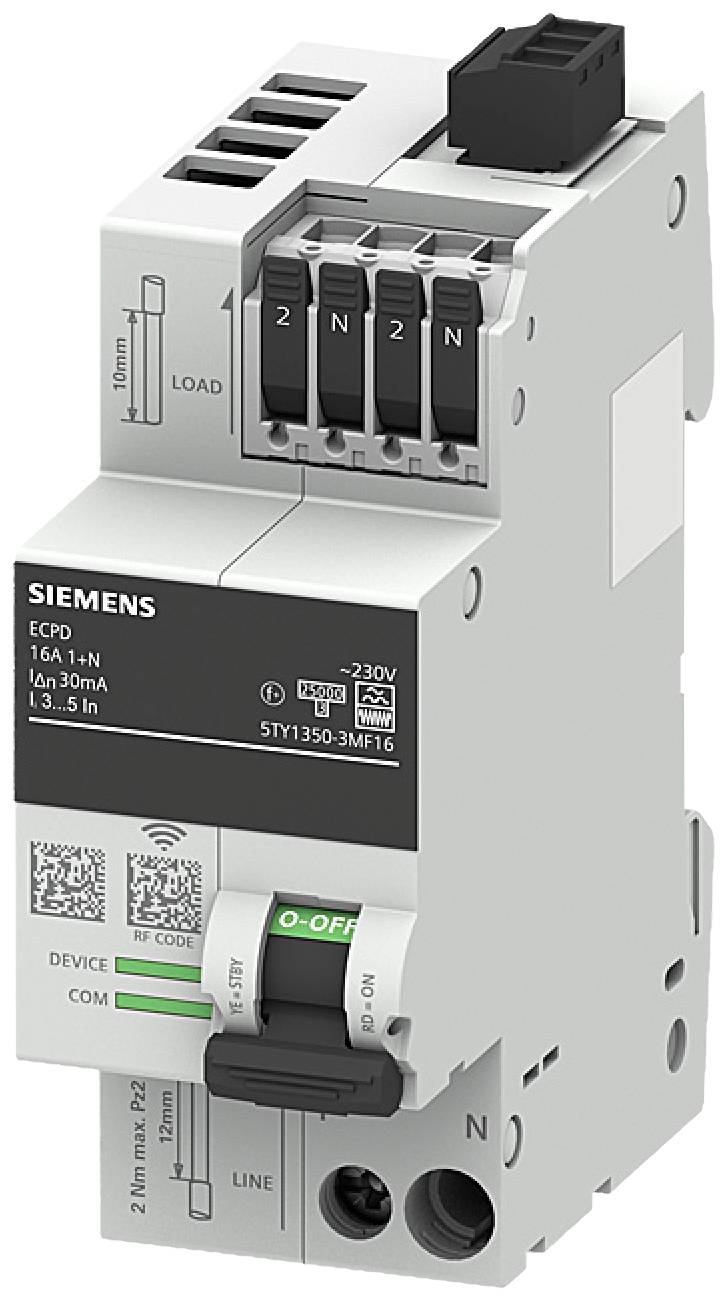

Dvojpólový istič od Siemensu so zelenou polohovou značkou 'I-OFF', s vytlačenými technickými detailmi.

Diagram znázorňuje rozvodňu elektrickej energie s hlavným, podružným a inštalačným rozvodom, prepojená s poštovým serverom a cloudovou infraštruktúrou.

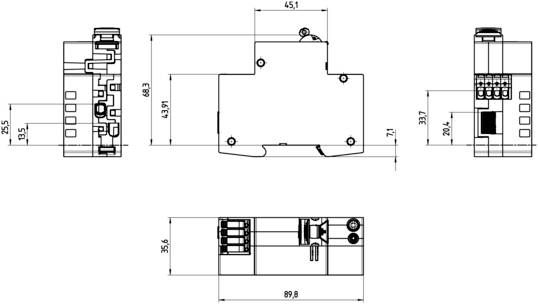

'Technický výkres elektrického komponentu s rozmermi: 89,8 mm x 36,6 mm x 68,3 mm. Pohľad spredu, zhora a z boku.'

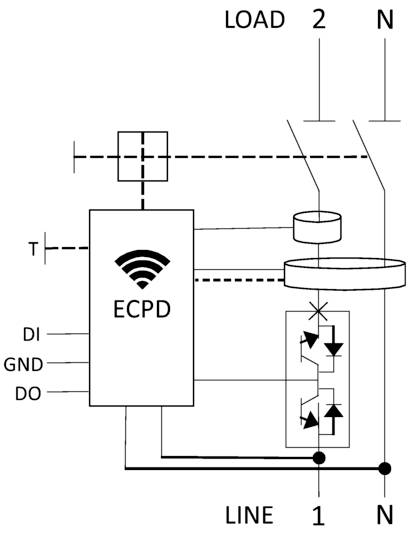

Schematický diagram zobrazuje ECPD modul s prepojeniami na rôzne linky. Popisy: 'LOAD', 'LINE', '2', '1', 'N', 'T', 'DI', 'GND', 'DO'.

1/4

Kategória výrobku

elektronický ochranný spínač

Pólov

Spúšťacie charakteristika

Jmenotivý zvyškový prúd

0.03 A

Rozmer.

(š x v x h) 36 x 90 x 70 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (535,00 € / kus)

535,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prevedenie elektrického pripojenia (strana siete / strana napájania): skrutkové pripojenie
Prevedenie elektrického pripojenia (strana záťaže): pripojenie bez použitia náradia
Pripojiteľný prierez vodiča na strane napájania/siete
jednovodičové minimum: 0,75 mm 2
jednožilové maximum: 16 mm 2
minimálne lanko: 0,75 mm 2
maximálne lanko: 16 mm 2
jemne spletené s povrchovou úpravou jadra maximálne: 10 mm 2
jemne splietané s minimálnou úpravou jadra: 0,75 mm 2
Spínacia kapacita prúdu podľa EN 60898-1 Menovitá hodnota: 75 kA
Ochrana proti dotyku pred úrazom elektrickým prúdom v súlade s EN 50274: bezpečné pre prsty a chrbát ruky
Mechanická životnosť (spínacie cykly) typická: 10 000
Trieda vypínacej charakteristiky: založená na B (okamžité vypnutie v oblasti
3... 5 * In / oneskorené spustenie v rozsahu 1,05 - 1,13 * In)
Čistá hmotnosť: 164 g

Kategória výrobku: elektronický ochranný spínač

Pólov: 2

Spúšťacie charakteristika: F

Jmenotivý zvyškový prúd: 0.03 A

Rozmer.: (š x v x h) 36 x 90 x 70 mm

Prevedenie: 1fázový

Prevedenie: ECPD 1+N

Vypínanie: 10 A

Obsah: 1 ks

Menovité napätie: 230 V

Šírka: 36 mm

V: 90 mm

Hĺbka: 70 mm

Typ: 5TY1

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3123487 Siemens 5TY13503MF10 5TY1350-3MF10 elektronický ochranný spínač 1fázový F 2-pólový 0.03 A 230 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3123487 Siemens 5TY13503MF10 5TY1350-3MF10 elektronický ochranný spínač 1fázový F 2-pólový 0.03 A 230 V

Popis

Elektronické ochranné spínacie zariadenia 5TY1 COM so svojou inovatívnou koncepciou kombinujú ochranné a komfortné funkcie, ktoré sú teraz známe spôsobom, ktorý tu ešte nebol. S výnimkou základných funkcií je možné funkcie aktívne zapínať a vypínať a parametrizovať tak, aby sa dali prispôsobiť príslušnej aplikácii. Tieto zariadenia sú podporované v Powercenter 1000 s verziou firmvéru 3.0 alebo vyššou.

Okrem už známych meracích funkcií teraz pribudla možnosť zmeny chránených parametrov, čo znamená, že správanie zariadenia je teraz možné individuálne prispôsobiť v závislosti od príčiny spustenia (napr. skrat / preťaženie). V zariadení je nový stav nazývaný pohotovostný režim (STBY). To umožňuje prepínanie pomocou výkonových polovodičov napríklad medzi ON (prúd vodivý, ako dnešné ochranné spínacie zariadenia) a STBY (nevodivý / vysokoodporový). B. na vypnutie nežiaducich strát na záložných spotrebičoch, alebo na ich opätovné zapnutie po vypnutí pri preťažení.

Ďalším chráneným parametrom je možné zmeniť citlivosť vypínania prúdového chrániča zo štandardnej (22,5 mA) na citlivú (18,0 mA) alebo robustnú (27,0 mA), aby vyhovovala príslušnej aplikácii.

Ďalej má zariadenie integrovaný autotest, ktorý cyklicky monitoruje zariadenie na anomálie a v prípade potreby zariadenie vypne, aby sa dosiahol bezpečný stav.

Existujú verzie s rôznou intenzitou prúdu, ktoré je možné nastaviť aj individuálne.

Menovité napätie je 230 V AC, ale zariadenie pracuje v rozsahu 85 až 255 V. Okrem toho je možné aktivovať integrovanú funkciu POP (Power Overvoltage Protection) (predvolené = aktívne), aby boli pripojené spotrebiče chránené pred prepätím.

Tento text bol preložený strojovo.

Rady

Bluetooth® je registrovaná ochranná známka firmy Bluetooth SIG, Inc.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
