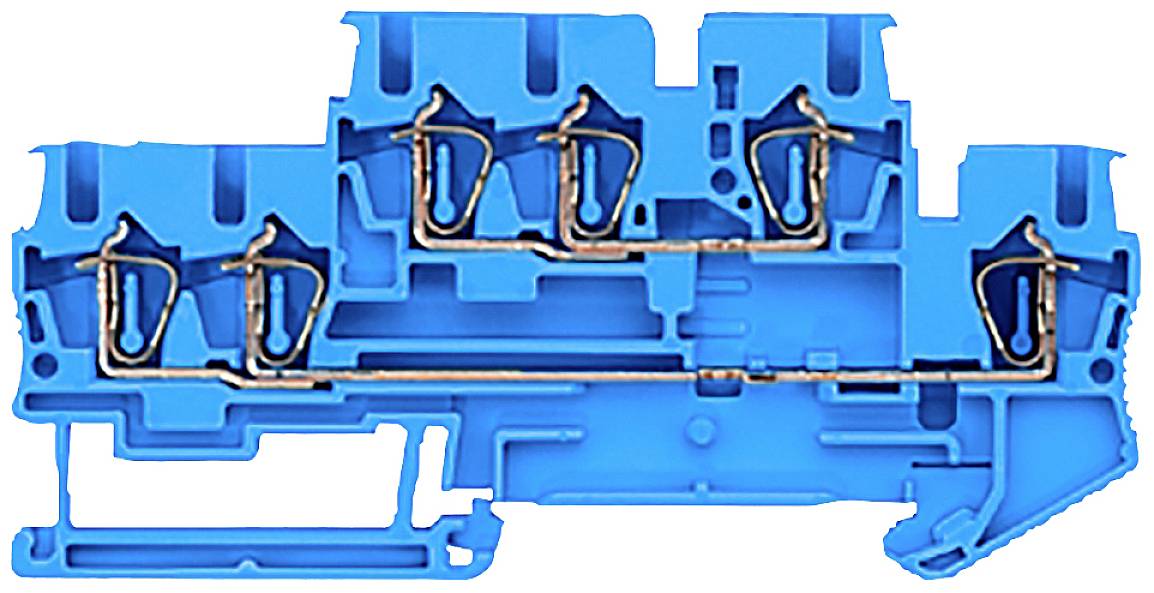

Ilustračný obrázok
Siemens 8WH20230AF01 dvojitá svorka 5.2 mm prípojka s pružinovým protiťahom Osadenie: dvojité modrá 50 ks Piece
Druh obalu
Piece
Kategória výrobku
dvojitá svorka
Pripojenie
prípojka s pružinovým protiťahom
Flexibilné priemer (max.)
2.5 mm²
Pevný prierez (max.)
4 mm²
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet (Veľkosť balenia 50 ks)
Celkom (4,80 € / kus)
239,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
Dvojúrovňový terminál s pripojením ťažnej pružiny, 3 pripojovacie body, prierez: 0,0.
Dodatočné informácie:
Technické parametre
- Pripojiteľný prierez vodiča / jemne pletené / so spracovaním na konci jadra / maximum: 2,5 mm²
- Pripojiteľný prierez vodiča / jemne pletené / so spracovaním na konci jadra / minimum: 2,5 mm²
- Pripojiteľný prierez vodiča / lanko / maximum: 4 mm²
- Pripojiteľný prierez vodiča / lanko / minimálny: 4 mm²
- Počet upínacích bodov / na úroveň upnutia: 3
- Typ montáže: 35 mm horná tyč
- Trieda horľavosti podľa UL 94: V0
- Výška / s najnižším typom montáže: 47,5 mm
- Rozmer koncovej mriežky: 5,2 mm
- Poloha / pripojovacieho terminálu: v hornej časti
- Komponent produktu / požadovaný / koncová doska: č
- Teplota okolia / počas prevádzky / maximum: 55 ° C
- Teplota okolia / počas prevádzky / minimum: -25 ° C
- Druh obalu
Piece
- Kategória výrobku
dvojitá svorka
- Pripojenie
prípojka s pružinovým protiťahom
- Osadenie
dvojité
- Prierez flexibilné (min.)
2.5 mm²
- Flexibilné priemer (max.)
2.5 mm²
- Prierez pevný (min.)
4 mm²
- Pevný prierez (max.)
4 mm²
- Šírka svorky
5.2 mm
- Počet riadkov
2
- Farba
modrá
- Menovitý prúd
26 A
- Menovitý prúd - filter
26 A
- Menovité napätie
500 V
- Dĺžka izolácie (max.)
10 mm
- Číslo výrobcu
8WH20230AF01
- Obsah
50 ks
- Typ
8WH2023-0AF01
- V
47.5 mm
- Dĺžka
91.5 mm
- Spĺňa RoHS
áno
- Hmotnosť
14.8 g
- Trieda horľavosti
V0
- Farba pripojovacieho prvku
modrá
DIN rail (top hat rail) 35 mm
Blue
91.18 mm
45.9 mm
500 V
91.5 m
V0
5.2 mm
47.5 mm
NIE
Spring clamp connection
Spring clamp connection
2
3
NIE
Other
22 A
NIE
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2263919 Siemens 8WH20230AF01 dvojitá svorka 5.2 mm prípojka s pružinovým protiťahom Osadenie: dvojité modrá 50 ks Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2263919 Siemens 8WH20230AF01 dvojitá svorka 5.2 mm prípojka s pružinovým protiťahom Osadenie: dvojité modrá 50 ks Piece
Popis
Dvojúrovňová svorkovnica s pripojením ťažnou pružinou, 3 prípojné body, prierez: 0,08-2,5 mm2, šírka: 5,2 mm, farba: modrá Technológia pripojenia svorkovnice pre rôzne priemyselné aplikácie a moderné stavebné inštalácie od spoločnosti Siemens. Bez ohľadu na to, či sa rozhodnete pre skrutku, ťažnú pružinu, push-in alebo rýchle pripojenie: Všetky technológie pripojenia je možné navzájom voľne kombinovať. Príslušenstvo na označovanie a testovanie je štandardizované a môže byť použité plošne. Svorkovnicami od SIEMENS je možné realizovať mnoho aplikácií v priemyselných, funkčných a obytných budovách. Pre každé pripojenie teda máte správnu technológiu pripojenia. Hlavné vlastnosti svorkovníc Siemens sú: 1. Trvale zabezpečený kontakt. 2. Ľahko odpojiteľné pripojenie elektrických spojov, ako sú káble a vodiče. 3. Realizácia rôznych aplikácií. 4. Pohodlná a jednoduchá technológia montáže a pripojenia. 5. Rozsiahle a štandardizované príslušenstvo. 6. Spoľahlivá bezpečnosť pri inštalácii vďaka štandardnej ochrane proti dotyku. 7. Optimálna technológia pre vašu bezpečnosť - iba od spoločnosti Siemens.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
