Name: Siemens polovodičové relé 3RF20201AA42 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks
Brand: Siemens
SKU: 1430764
Availability: BackOrder

Dvojpólový istiaci spínač Siemens, dimenzovaný na 20 ampérov. Vhodný na zamedzenie preťaženia.

Otvorená rozvodná skriňa zobrazuje niekoľko radov elektrických komponentov a kabeláže, ktoré slúžia na ovládanie zariadení.

'Schéma zapojenia ukazuje dve diódy zapojené sériovo v opačnom smere. Kontakty sú označené ako -Q, A1+, A2-, 1L a 2T.'

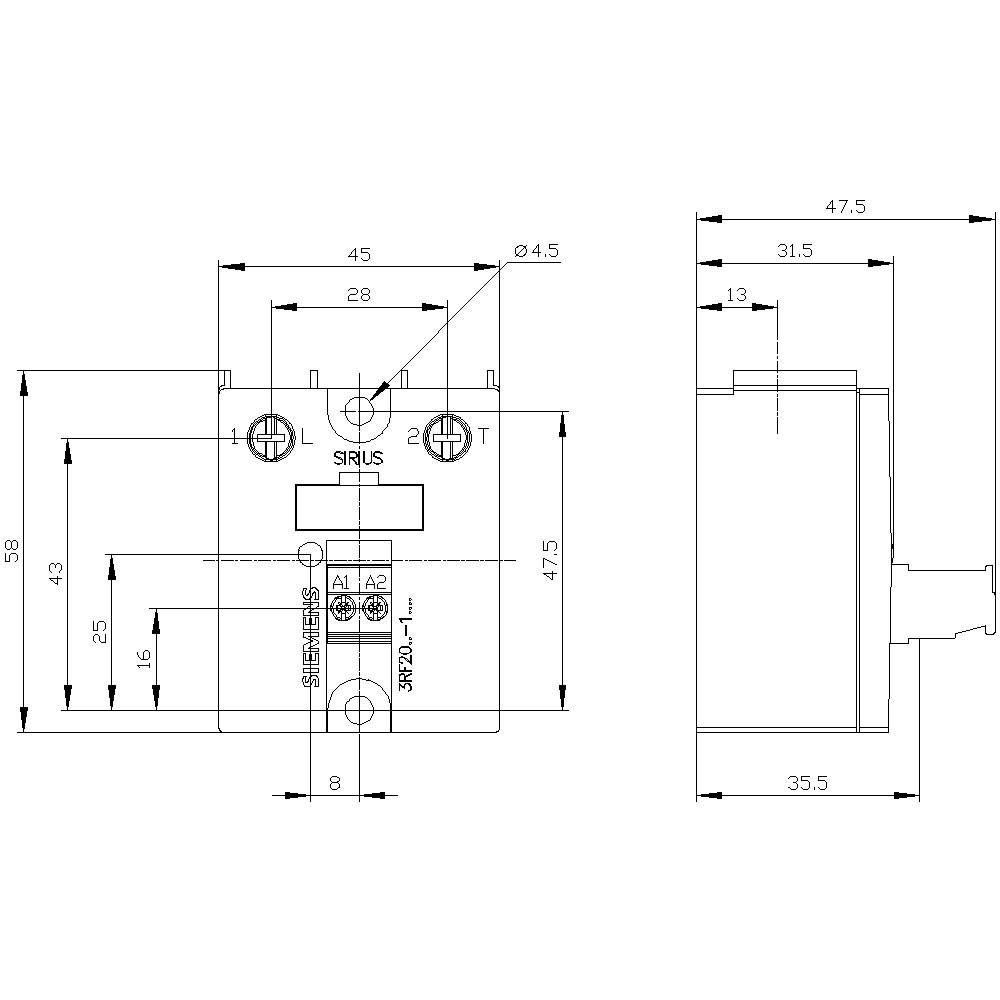

Technický výkres elektrického spínača s rozmermi. Zobrazuje pripájacie svorky, rozmery v milimetroch a čelný pohľad.

1/4

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

polovodičové relé

Riadiace napätie (min.)

4 V/DC

Riadiace napätie (max.)

30 V/DC

Spínacie napätie (max.)

230 V/AC

Datasheety: (PDF)

Doručenie: Št 19. 11.

Počet

Celkom (47,99 € / kus)

47,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

1-fázové polovodičové relé 3RF20

Konštrukčná šírka 45 mm
Tento text bol preložený strojovo.

Technické parametre

Druh obalu: Piece

Kategória výrobku: polovodičové relé

Typ: 3RF2020-1AA42

Typ spínanie: spínanie pri nulovom napätí

Pripojenie: skrutková svorka

Riadiace napätie (min.): 4 V/DC

Riadiace napätie (max.): 30 V/DC

Rozsah riadiaceho napätia: 4 - 30 V/DC

Riadiace prúd (max.): 15 mA

Rázový prúd (max.): 200 A

Spínacie napätie (min.): 24 V/AC

Spínacie napätie (max.): 230 V/AC

Zaťažovací prúd: 20 A

Výstupné napätie (min.): 24 V

Výstupné napätie (max.): 230 V/AC

Výstupný prúd (max.): 20 A

Typ kontaktu: 1 spínací

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šírka: 45 mm

V: 58 mm

Hĺbka: 48 mm

Hmotnosť: 87 g

Spĺňa RoHS: áno

Konštantný prúd (max.): 20 A

Obsah: 1 ks

Prevádzková teplota: -40 až +100 °C

: 1

: ÁNO

: 20 A

: DC

: 20 A

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Typ spínanie

Riadiace napätie (max.)

Zaťažovací prúd

Riadiace napätie (min.)

Spínacie napätie (max.)

Výstupné napätie (max.)

Siemens polovodičové relé 3RF20201AA42 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430764

Doručenie: Št 19. 11.

Conrad Electronic

Tento produkt

spínanie pri nulovom napätí

30 V/DC

20 A

4 V/DC

230 V/AC

Min.: 1

Násobky: 1

47,99 €^*

Siemens polovodičové relé 3RF20201AA02 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430773

Doručenie: Št 19. 11.

Conrad Electronic

spínanie pri nulovom napätí

24 V/DC

20 A

15 V/DC

230 V/AC

Min.: 1

Násobky: 1

55,99 €^*

Siemens polovodičové relé 3RF20201AA04 20 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430771

Doručenie: Št 19. 11.

Conrad Electronic

spínanie pri nulovom napätí

24 V/DC

20 A

15 V/DC

460 V/AC

Min.: 1

Násobky: 1

53,99 €^*

Siemens polovodičové relé 3RF20201AA22 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430763

Doručenie: Št 19. 11.

Conrad Electronic

spínanie pri nulovom napätí

230 V/AC

20 A

110 V/AC

230 V/AC

Min.: 1

Násobky: 1

55,99 €^*

Siemens polovodičové relé 3RF20201AA24 20 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430774

Doručenie: Št 19. 11.

Conrad Electronic

spínanie pri nulovom napätí

230 V/AC

20 A

110 V/AC

460 V/AC

Min.: 1

Násobky: 1

63,99 €^*

Siemens polovodičové relé 3RF20201AA45 20 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430772

Doručenie: Št 19. 11.

Conrad Electronic

spínanie pri nulovom napätí

30 V/DC

20 A

4 V/DC

600 V/AC

Min.: 1

Násobky: 1

57,99 €^*

Siemens polovodičové relé 3RF20301AA22 30 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1432270

Doručenie: Št 19. 11.

Conrad Electronic

spínanie pri nulovom napätí

230 V/AC

30 A

110 V/AC

230 V/AC

Min.: 1

Násobky: 1

57,99 €^*

Siemens polovodičové relé 3RF20301AA24 30 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430794

Doručenie: Št 19. 11.

Conrad Electronic

spínanie pri nulovom napätí

230 V/AC

30 A

110 V/AC

460 V/AC

Min.: 1

Násobky: 1

63,99 €^*

Siemens polovodičové relé 3RF20301AA26 30 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430777

Doručenie: Št 19. 11.

Conrad Electronic

spínanie pri nulovom napätí

230 V/AC

30 A

110 V/AC

600 V/AC

Min.: 1

Násobky: 1

104,99 €^*

Siemens polovodičové relé 3RF20301AA42 30 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430778

Doručenie: Št 19. 11.

Conrad Electronic

spínanie pri nulovom napätí

30 V/DC

30 A

4 V/DC

230 V/AC

Min.: 1

Násobky: 1

49,99 €^*

Na stiahnutie

Datasheet

Datasheet 1430764 Siemens polovodičové relé 3RF20201AA42 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1430764 Siemens polovodičové relé 3RF20201AA42 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Popis

Semiconductor relay, 1-phase 3RF2 Width 45 mm, 20 A 24-230 V / 4-30 V DC screw terminal solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
