Name: Siemens polovodičové relé 3RF20301BA04 30 A Spínacie napätie (max.): 460 V/AC okamžité spínanie 1 ks
Brand: Siemens
SKU: 1430785
Availability: BackOrder

Dvojpólový istiaci spínač Siemens, dimenzovaný na 20 ampérov. Vhodný na zamedzenie preťaženia.

Otvorená rozvodná skriňa s viacerými radmi elektrických komponentov a elektrického vedenia.

Spínací symbol tyristora s obojsmernou diódou. Svorky: 1L, 2T, A1+, A2-.

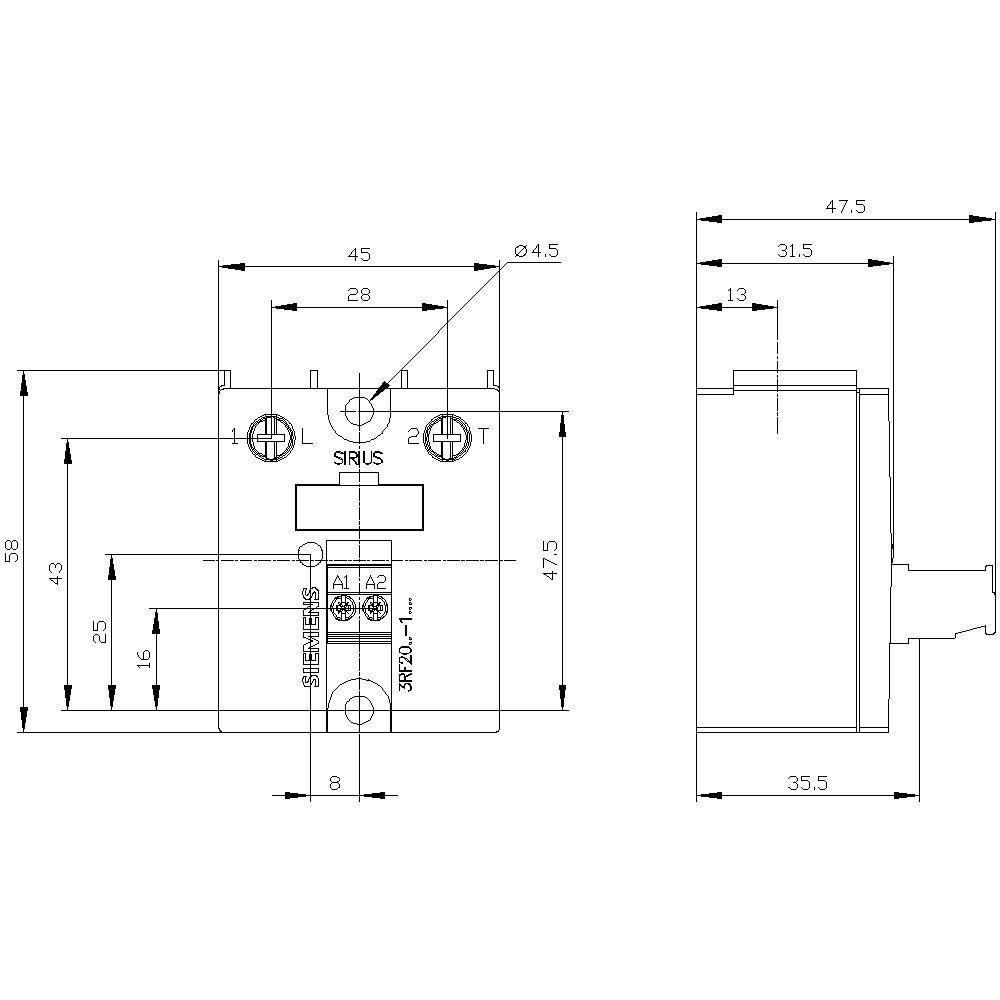

Technický výkres elektrického spínača s rozmermi v milimetroch, zobrazujúci detaily pripájacích svoriek a montážnych otvorov.

1/4

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

polovodičové relé

Riadiace napätie (min.)

15 V/DC

Riadiace napätie (max.)

24 V/DC

Spínacie napätie (max.)

460 V/AC

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 26. 11.

Počet

Celkom (57,99 € / kus)

57,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

1-fázové polovodičové relé 3RF20

Konštrukčná šírka 45 mm
Tento text bol preložený strojovo.

Technické parametre

Druh obalu: Piece

Kategória výrobku: polovodičové relé

Typ: 3RF2030-1BA04

Typ spínanie: okamžité spínanie

Pripojenie: skrutková svorka

Riadiace napätie (min.): 15 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 15 - 24 V/DC

Riadiace prúd (max.): 15 mA

Rázový prúd (max.): 300 A

Spínacie napätie (min.): 48 V/AC

Spínacie napätie (max.): 460 V/AC

Zaťažovací prúd: 30 A

Výstupné napätie (min.): 48 V

Výstupné napätie (max.): 460 V/AC

Výstupný prúd (max.): 30 A

Typ kontaktu: 1 spínací

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šírka: 45 mm

V: 58 mm

Hĺbka: 48 mm

Hmotnosť: 85 g

Spĺňa RoHS: áno

Konštantný prúd (max.): 30 A

Obsah: 1 ks

Menovité riadiace napätie: 24 V/DC

Prevádzková teplota: -40 až +100 °C

: 1

: ÁNO

: 30 A

: DC

: 30 A

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Riadiace napätie (max.)

Riadiace napätie (min.)

Spínacie napätie (max.)

Typ spínanie

Výstupné napätie (max.)

Zaťažovací prúd

Siemens polovodičové relé 3RF20301BA04 30 A Spínacie napätie (max.): 460 V/AC okamžité spínanie 1 ks

Objednávacie číslo:1430785

Doručenie: Št 26. 11.

Conrad Electronic

Tento produkt

24 V/DC

15 V/DC

460 V/AC

okamžité spínanie

460 V/AC

30 A

Min.: 1

Násobky: 1

57,99 €^*

Siemens polovodičové relé 3RF20201AA02 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430773

Doručenie: Št 26. 11.

Conrad Electronic

24 V/DC

15 V/DC

230 V/AC

spínanie pri nulovom napätí

230 V/AC

20 A

Min.: 1

Násobky: 1

55,99 €^*

Siemens polovodičové relé 3RF20201AA04 20 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430771

Doručenie: Št 26. 11.

Conrad Electronic

24 V/DC

15 V/DC

460 V/AC

spínanie pri nulovom napätí

460 V/AC

20 A

Min.: 1

Násobky: 1

53,99 €^*

Siemens polovodičové relé 3RF20201AA22 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430763

Doručenie: Št 26. 11.

Conrad Electronic

230 V/AC

110 V/AC

230 V/AC

spínanie pri nulovom napätí

230 V/AC

20 A

Min.: 1

Násobky: 1

55,99 €^*

Siemens polovodičové relé 3RF20201AA24 20 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430774

Doručenie: Št 26. 11.

Conrad Electronic

230 V/AC

110 V/AC

460 V/AC

spínanie pri nulovom napätí

460 V/AC

20 A

Min.: 1

Násobky: 1

63,99 €^*

Siemens polovodičové relé 3RF20201AA42 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430764

Doručenie: Št 26. 11.

Conrad Electronic

30 V/DC

4 V/DC

230 V/AC

spínanie pri nulovom napätí

230 V/AC

20 A

Min.: 1

Násobky: 1

47,99 €^*

Siemens polovodičové relé 3RF20201AA45 20 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430772

Doručenie: Št 26. 11.

Conrad Electronic

30 V/DC

4 V/DC

600 V/AC

spínanie pri nulovom napätí

600 V/AC

20 A

Min.: 1

Násobky: 1

57,99 €^*

Siemens polovodičové relé 3RF20301AA22 30 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1432270

Doručenie: Št 26. 11.

Conrad Electronic

230 V/AC

110 V/AC

230 V/AC

spínanie pri nulovom napätí

230 V/AC

30 A

Min.: 1

Násobky: 1

57,99 €^*

Siemens polovodičové relé 3RF20301AA24 30 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430794

Doručenie: Št 26. 11.

Conrad Electronic

230 V/AC

110 V/AC

460 V/AC

spínanie pri nulovom napätí

460 V/AC

30 A

Min.: 1

Násobky: 1

63,99 €^*

Siemens polovodičové relé 3RF20301AA26 30 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430777

Doručenie: Št 26. 11.

Conrad Electronic

230 V/AC

110 V/AC

600 V/AC

spínanie pri nulovom napätí

600 V/AC

30 A

Min.: 1

Násobky: 1

104,99 €^*

Na stiahnutie

Datasheet

Datasheet 1430785 Siemens polovodičové relé 3RF20301BA04 30 A Spínacie napätie (max.): 460 V/AC okamžité spínanie 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1430785 Siemens polovodičové relé 3RF20301BA04 30 A Spínacie napätie (max.): 460 V/AC okamžité spínanie 1 ks

Popis

Semiconductor relay, 1-phase 3RF2 Overall width 45 mm, 30 A 48-460 V / 24 V DC screw terminal Instantaneous switching solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
