Name: Siemens polovodičové relé 3RF21902AA04 90 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks
Brand: Siemens
SKU: 1430865
Availability: BackOrder

Otvorená rozvádzačová skriňa s početnými elektrickými komponentmi a káblami.

Diagram elektronického zapojenia s dvoma antiparalelnými diódami medzi svorkami 1L, 2T, A1+ a A2-.

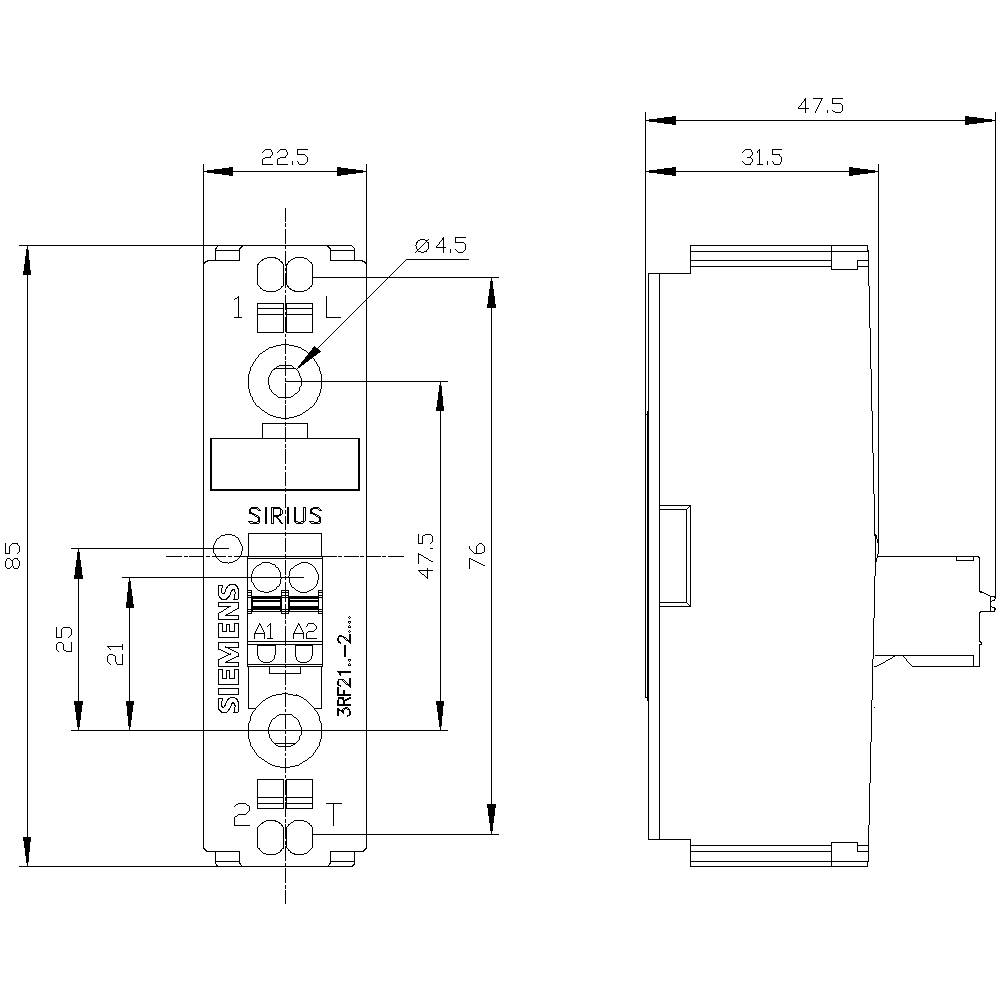

Technický výkres Siemens SIRIUS relé s pohľadom spredu a zboku. Rozmery: 47,5x85 mm. Prípojky a rozmery detailne zobrazené.

1/3

Obrázok aplikácie

Druh obalu

Piece

Kategória výrobku

polovodičové relé

Riadiace napätie (min.)

15 V/DC

Riadiace napätie (max.)

24 V/DC

Spínacie napätie (max.)

460 V/AC

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 30. 11.

Počet

Celkom (95,99 € / kus)

95,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: polovodičové relé

Typ: 3RF2190-2AA04

Typ spínanie: spínanie pri nulovom napätí

Pripojenie: pružinová svorka

Riadiace napätie (min.): 15 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 15 - 24 V/DC

Riadiace prúd (max.): 15 mA

Rázový prúd (max.): 1150 A

Spínacie napätie (min.): 48 V/AC

Spínacie napätie (max.): 460 V/AC

Zaťažovací prúd: 90 A

Výstupné napätie (min.): 48 V

Výstupné napätie (max.): 460 V/AC

Výstupný prúd (max.): 90 A

Typ kontaktu: 1 spínací

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šírka: 22.5 mm

V: 85 mm

Hĺbka: 48 mm

Hmotnosť: 75 g

Spĺňa RoHS: áno

Konštantný prúd (max.): 90 A

Obsah: 1 ks

Menovité riadiace napätie: 24 V/DC

Prevádzková teplota: -40 až +100 °C

: 1

: ÁNO

: 90 A

: DC

: 20 A

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Zaťažovací prúd

Riadiace napätie (max.)

Riadiace napätie (min.)

Výstupné napätie (max.)

Spínacie napätie (max.)

Siemens polovodičové relé 3RF21902AA04 90 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430865

Doručenie: Po 30. 11.

Conrad Electronic

Tento produkt

90 A

24 V/DC

15 V/DC

460 V/AC

Min.: 1

Násobky: 1

95,99 €^*

Siemens polovodičové relé 3RF21202AA02 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430807

Doručenie: Po 30. 11.

Conrad Electronic

20 A

24 V/DC

15 V/DC

230 V/AC

Min.: 1

Násobky: 1

55,99 €^*

Siemens polovodičové relé 3RF21202AA04 20 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430789

Doručenie: Po 30. 11.

Conrad Electronic

20 A

24 V/DC

15 V/DC

460 V/AC

Min.: 1

Násobky: 1

63,99 €^*

Siemens polovodičové relé 3RF21202AA22 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430780

Doručenie: Po 30. 11.

Conrad Electronic

20 A

230 V/AC

110 V/AC

230 V/AC

Min.: 1

Násobky: 1

63,99 €^*

Siemens polovodičové relé 3RF21202AA24 20 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430787

Doručenie: Po 30. 11.

Conrad Electronic

20 A

230 V/AC

110 V/AC

460 V/AC

Min.: 1

Násobky: 1

71,99 €^*

Siemens polovodičové relé 3RF21202AA42 20 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430775

Doručenie: Po 30. 11.

Conrad Electronic

20 A

30 V/DC

4 V/DC

230 V/AC

Min.: 1

Násobky: 1

55,99 €^*

Siemens polovodičové relé 3RF21202AA45 20 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430781

Doručenie: Po 30. 11.

Conrad Electronic

20 A

30 V/DC

4 V/DC

600 V/AC

Min.: 1

Násobky: 1

67,99 €^*

Siemens polovodičové relé 3RF21502AA02 50 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430900

Doručenie: Po 30. 11.

Conrad Electronic

50 A

24 V/DC

15 V/DC

230 V/AC

Min.: 1

Násobky: 1

65,99 €^*

Siemens polovodičové relé 3RF21502AA04 50 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430927

Doručenie: Po 30. 11.

Conrad Electronic

50 A

24 V/DC

15 V/DC

460 V/AC

Min.: 1

Násobky: 1

77,99 €^*

Siemens polovodičové relé 3RF21502AA06 50 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:1430946

Doručenie: Po 30. 11.

Conrad Electronic

50 A

24 V/DC

15 V/DC

600 V/AC

Min.: 1

Násobky: 1

104,99 €^*

Na stiahnutie

Datasheet

Datasheet 1430865 Siemens polovodičové relé 3RF21902AA04 90 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1430865 Siemens polovodičové relé 3RF21902AA04 90 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Popis

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 90 A 48-460 V / 24 V DC Spring-type terminal solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
