Name: Siemens polovodičový stýkač 3RF23301DA06 30 A Spínacie napätie (max.): 600 V/AC 1 ks
Brand: Siemens
SKU: 2863500
Availability: BackOrder

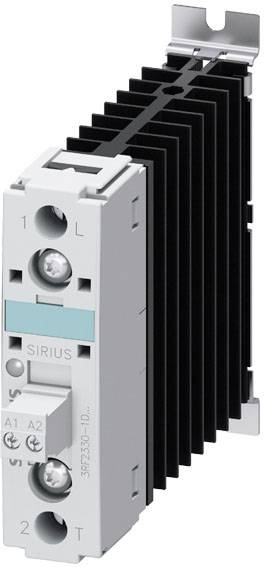

Elektronické výkonové relé s chladičom, biele a čierne, označené nápisom 'SIRIUS'. Používa sa na ovládanie elektrických záťaží.

Otvorená rozvodná skriňa s rôznymi elektrickými komponentmi a vodičmi, ktoré sú čisto usporiadané a zapojené.

Spínací symbol usmerňovača s dvoma diódami, zakreslený medzi svorkami 1L a 2T. Označenia svoriek: A1, A2, PE.

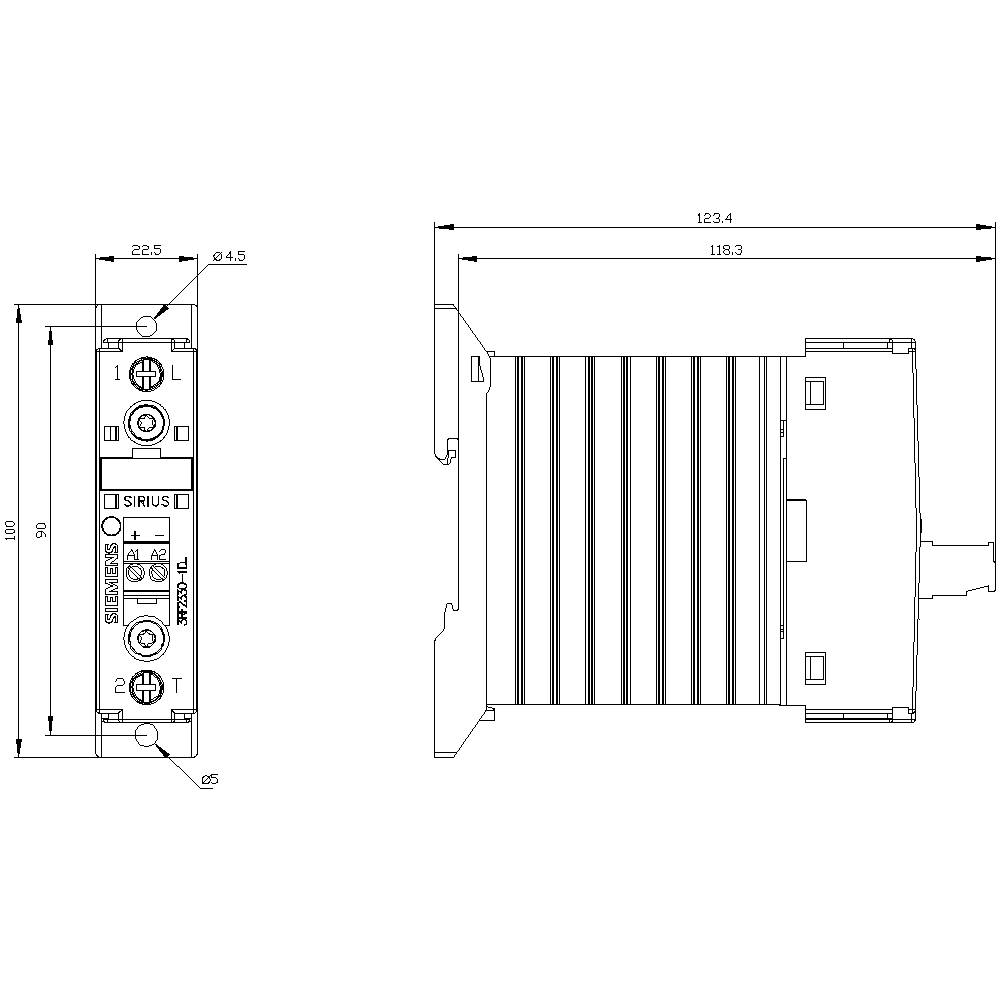

Elektrický schémový diagram zariadenia s rozmermi, bočný pohľad ukazuje výšku 100 mm, šírku 22,5 mm, hĺbku 123,4 mm.

1/4

Ilustračný obrázok

Druh obalu

Single

Kategória výrobku

polovodičový stýkač

Riadiace napätie (min.)

15 V/DC

Riadiace napätie (max.)

24 V/DC

Spínacie napätie (max.)

600 V/AC

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 27. 11.

Počet

Set(y)

Celkom (144,99 € / kus)

154,99 €

-6 %

144,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ montáže: montáž skrutkou a nacvaknutím na 35 mm DIN lištu
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600V
Dizajn produktu: 1-fázový
Počet palíc: 1

Druh obalu: Single

Kategória výrobku: polovodičový stýkač

Typ: 3RF2330-1DA06

Pripojenie: skrutkovací

Riadiace napätie (min.): 15 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 15 - 24 V/DC

Riadiace prúd (max.): 15 mA

Rázový prúd (max.): 1150 A

Spínacie napätie (min.): 48 V/AC

Spínacie napätie (max.): 600 V/AC

Zaťažovací prúd: 30 A

Výstupné napätie (min.): 48 V

Výstupné napätie (max.): 600 V/AC

Výstupný prúd (max.): 30 A

Typ kontaktu: 1 spínací

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šírka: 22.5 mm

V: 100 mm

Hĺbka: 123.5 mm

Spĺňa RoHS: áno

Konštantný prúd (max.): 30 A

Obsah: 1 ks

Menovité riadiace napätie: 24 V/DC

Prevádzková teplota: -40 až +100 °C

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Riadiace napätie (max.)

Riadiace napätie (min.)

Spínacie napätie (max.)

Typ kontaktu

Výstupné napätie (max.)

Zaťažovací prúd

Siemens polovodičový stýkač 3RF23301DA06 30 A Spínacie napätie (max.): 600 V/AC 1 ks

Objednávacie číslo:2863500

Doručenie: Pi 27. 11.

Conrad Electronic

Tento produkt

24 V/DC

15 V/DC

600 V/AC

1 spínací

600 V/AC

30 A

Min.: 1

Násobky: 1

144,99 €^*

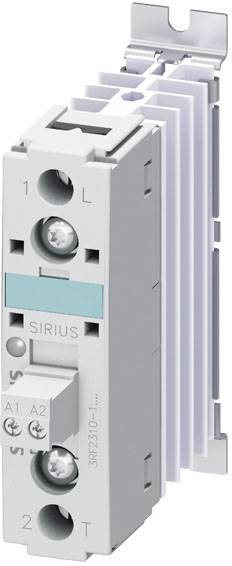

Siemens polovodičový stýkač 3RF23101AA22 10.5 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:2865223

Doručenie: Pi 27. 11.

Conrad Electronic

230 V/AC

110 V/AC

230 V/AC

1 spínací

230 V/AC

10.5 A

Min.: 1

Násobky: 1

129,99 €^*

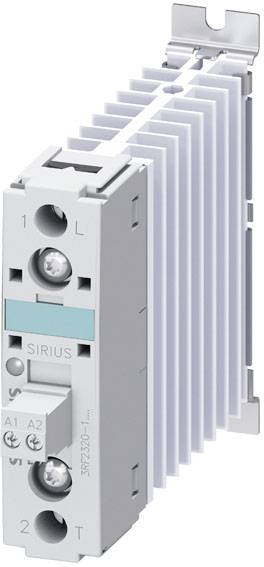

Siemens polovodičový stýkač 3RF23201AA26 20 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:2863499

Doručenie: Pi 27. 11.

Conrad Electronic

230 V/AC

110 V/AC

600 V/AC

1 spínací

600 V/AC

20 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens polovodičový stýkač 3RF23301AA04 30 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:2865224

Okamžité doručenie: Ut 3. 11.

3 Set(y)Conrad Electronic

24 V/DC

15 V/DC

460 V/AC

1 spínací

460 V/AC

30 A

Min.: 1

Násobky: 1

79,99 €^*

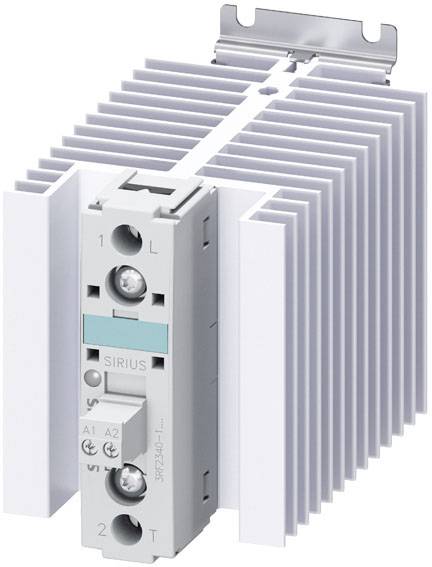

Siemens polovodičový stýkač 3RF23401BA02 40 A Spínacie napätie (max.): 230 V/AC okamžité spínanie 1 ks

Objednávacie číslo:2863501

Doručenie: Pi 27. 11.

Conrad Electronic

24 V/DC

15 V/DC

230 V/AC

1 spínací

230 V/AC

40 A

Min.: 1

Násobky: 1

154,99 €^*

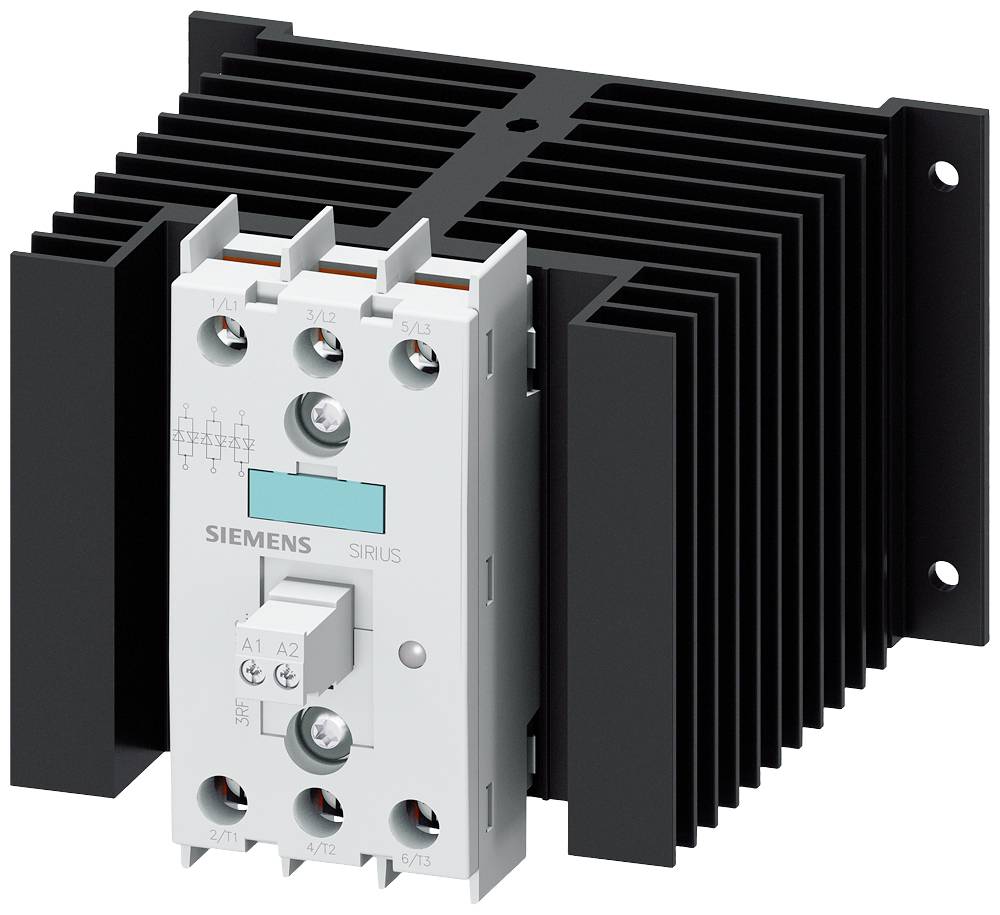

Siemens polovodičový stýkač 3RF24401AC45 40 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:2863502

Doručenie: Pi 27. 11.

Conrad Electronic

30 V/DC

4 V/DC

600 V/AC

3 spínacie

600 V/AC

40 A

Min.: 1

Násobky: 1

265,00 €^*

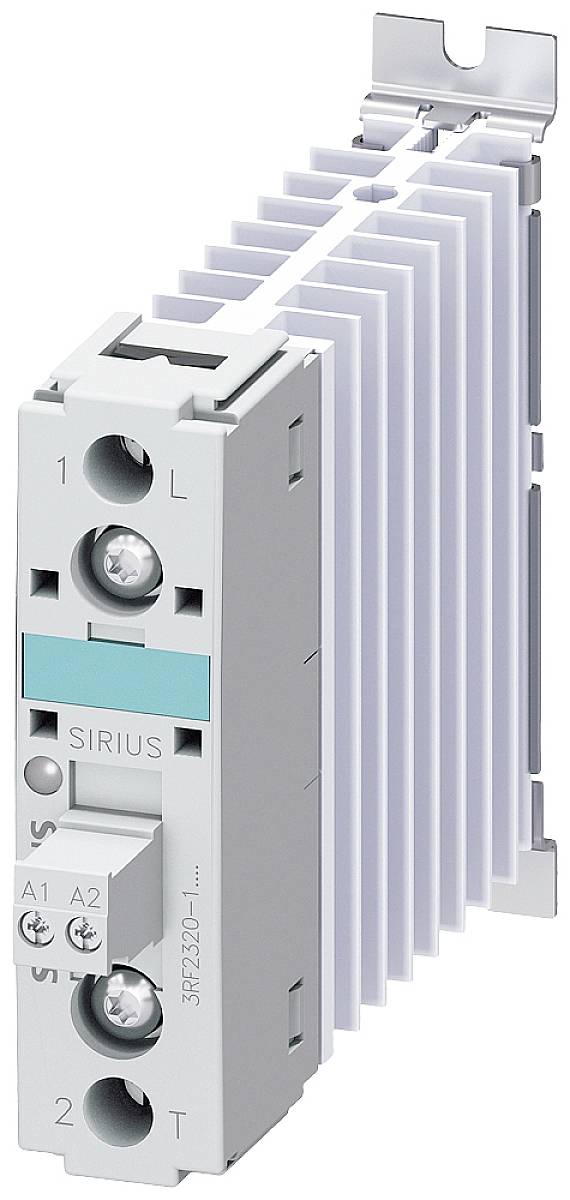

Siemens polovodičový stýkač 20 A Spínacie napätie (max.): 460 V/AC okamžité spínanie 1 ks

Objednávacie číslo:2261688

Nie je k dispozícii

Conrad Electronic

24 V/DC

15 V/DC

460 V/AC

1 spínací

460 V/AC

20 A

Min.: 1

Násobky: 1

85,99 €^*

Siemens polovodičový stýkač 20 A Spínacie napätie (max.): 460 V/AC okamžité spínanie 1 ks

Objednávacie číslo:2261689

Nie je k dispozícii

Conrad Electronic

230 V/AC

110 V/AC

460 V/AC

1 spínací

460 V/AC

20 A

Min.: 1

Násobky: 1

95,99 €^*

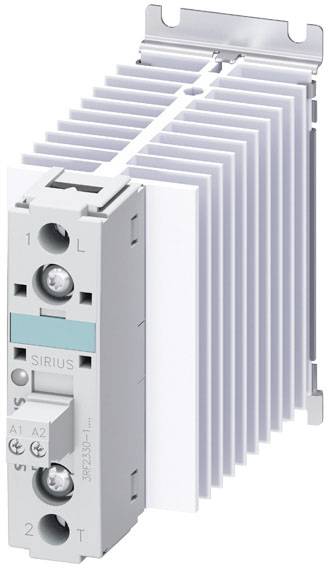

Siemens polovodičový stýkač 30 A Spínacie napätie (max.): 460 V/AC okamžité spínanie 1 ks

Objednávacie číslo:2261692

Nie je k dispozícii

Conrad Electronic

24 V/DC

15 V/DC

460 V/AC

1 spínací

460 V/AC

30 A

Min.: 1

Násobky: 1

93,99 €^*

Siemens polovodičový stýkač 3RF23101AA22 10.5 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:2261685

Nie je k dispozícii

Conrad Electronic

230 V/AC

110 V/AC

230 V/AC

1 spínací

10.5 A

Min.: 1

Násobky: 1

85,99 €^*

Na stiahnutie

Datasheet

Datasheet 2863500 Siemens polovodičový stýkač 3RF23301DA06 30 A Spínacie napätie (max.): 600 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2863500 Siemens polovodičový stýkač 3RF23301DA06 30 A Spínacie napätie (max.): 600 V/AC 1 ks

Popis

3RF2 1-fázový polovodičový stýkač 51 AC / 30 A / 40 °C 48-600 V / 24 V DC skratuvzdorný do 25 A s blokovacím napätím B-automat 1600 V Polovodičový stýkač SIRIUS 3RF23 na spínanie odpor. /indukčné záťaže, napr. B. z radiátorov alebo ventilov v plniarni.
Zariadenia sa spínajú bez opotrebovania a ticho, a preto sú ideálne pre priestory citlivé na hluk (kancelárie, nemocnice). Sú mimoriadne spoľahlivé aj pri vysokých spínacích frekvenciách. Keďže chladič je už integrovaný, možno ich použiť priamo v rozvádzači. Kompaktný dizajn šetrí miesto na DIN lište. Polovodičové stýkače môžu byť tiež rozšírené o štandardizované funkčné moduly 3RF29 pre rôzne aplikácie jednoduchým kliknutím na ne. Zariadenia sú celosvetovo schválené (napr. IEC a UL/CSA).
Polovodičové stýkače sú dostupné ako 1-fázové alebo 3-fázové zariadenia. Sú dostupné pre rôzne výkony a menovité prevádzkové napätia. Sú navrhnuté pre AC alebo DC prevádzku a sú dostupné so skrutkovým, pružinovým alebo kruhovým káblovým pripojením.
Okrem funkčných modulov 3RF29 sú ako príslušenstvo k dispozícii aj ovládacie zástrčky a kryty svoriek.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
