Name: Sonel MIC-5001 tester izolácií 5000 V
Brand: Sonel
SKU: 3763606
Availability: BackOrder

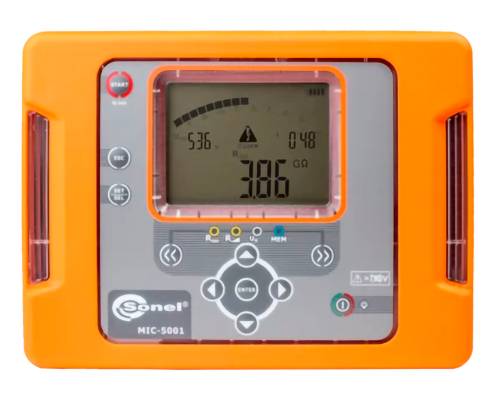

Elektronomer Orange Sonel MIC-5001 s LCD displejom zobrazujúcim hodnotu 3,86 GΩ a ovládacími tlačidlami na prednom paneli.

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 9. 11.

Počet

Celkom (1 155,00 € / kus)

1 155,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Tester izolácie MIC-5001

Testovacie napätie voliteľné v rozsahu 50…500 V v krokoch po 50 V a od 500 do 5000 V v krokoch po 100 V
Nepretržité zobrazenie nameraného izolačného odporu alebo zvodového prúdu
Automatické odľahčenie skúšobnej vzorky po dokončení merania izolácie
Akustický signál v 5-sekundových intervaloch na zachytenie časových charakteristík
Testovacie časy T1, T2 a T3 na meranie absorpčného koeficientu (Ab/DAR) a indexu polarizácie (PI)
Nepretržité zobrazenie nameraného izolačného odporu alebo zvodového prúdu
Ochrana pred elektrickými predmetmi pod napätím
Meranie izolácie je možné vykonať 2- alebo 3-vodičovou metódou.
Skúška izolácie s ramp testom (RT) pri napätiach do ~1 kV/s
Meranie jednosmerného a striedavého napätia v rozsahu 0…750 V
Pamäť meracieho zariadenia: 990 buniek, 11880 záznamov
Prenos výsledkov merania: USB
Napájanie cez interné batérie
Testovacie zariadenie spĺňa požiadavky normy EN 61557.
Nabíjanie batérií pomocou autoadaptéra (12 V) (doplnkové príslušenstvo)

Technické parametre

Kategória výrobku: tester izolácií

Skúšobné napätie: 5000 V

Meracie funkcie: napätie
izolačný odpor

: bez certifikátu

Rozhranie: USB

: IP65

Napájanie: NiMH batéria 9,6 V / 2 Ah

Rozmer.: (d x š x v) 150 x 200 x 75 mm

Hmotnosť: 1 kg

Displej: LED segmenty

Frekvencia (max.): 60 Hz

Rozsah frekvencie: 60 Hz (max)

Rozsah merania napätia (max.): 750 V

Kategória merania: CAT III 1000 V
CAT IV 600 V

Šírka: 200 mm

V: 75 mm

Dĺžka: 150 mm

Na stiahnutie

Datasheet

Datasheet 3763606 Sonel MIC-5001 tester izolácií 5000 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3763606 Sonel MIC-5001 tester izolácií 5000 V

Popis

Aplikácia
Tento tester izolácie má veľmi široké spektrum použitia. Môže sa použiť v bytovej výstavbe, ako aj na testovanie priemyselných závodov alebo dopravných sietí. Vďaka svojim vlastnostiam, ako je nízka spotreba batérie, nabíjanie počas meraní, jednoduché používanie a vysoký stupeň ochrany, ho často používajú elektrikári a údržbárske tímy pri testovaní motorov, káblov a pouličného osvetlenia, ako aj pri konštrukcii a údržbe fotovoltaických systémov. Prístroj je rovnako dokonale vhodný pre požiadavky inštalatérov a prevádzkovateľov telekomunikačných a sieťových napájacích systémov, kde je potrebné testovať izoláciu tienenia/plášťa (UN ≤ 30 kV) pri napätí 5 kV počas 5 minút.

Funkcie
Testovacie zariadenie je možné použiť na meranie izolačného odporu s nastaviteľným testovacím napätím až do 5000 V. Po kontrole vedení sa záťaž automaticky vybije po dokončení merania. MIC-5001 umožňuje meranie odporu s lineárne rastúcim testovacím napätím 1 kV/s podľa normy EEE Std 95TM-2002. Táto funkcia sa nazýva testovanie nábehu. Na rozdiel od maximálneho testovacieho napätia táto pomalá a stabilná metóda chráni izoláciu pred náhlym „elektrickým namáhaním“. Tento proces dokáže odhaliť poškodenia, ktoré nie je možné zistiť klasickým meraním odporu RISO. Ak je testovaná izolácia oslabená alebo chybná, test s nábehovou rampou umožňuje používateľovi určiť maximálnu dielektrickú pevnosť. Okrem toho je táto funkcia obzvlášť užitočná pri testovaní rotačných strojov alebo prepäťových zvodičov. Integrovaný voltmeter vykonáva merania napätia v rozsahu striedavého a jednosmerného prúdu až do 750 V. Obrovská pamäť umožňuje uloženie takmer 12 000 výsledkov meraní. Pomocou softvéru Sonel Reader, ktorý si môžete stiahnuť z webovej stránky výrobcu, je možné analyzovať výsledky merania a zobraziť ich graficky, napr. ako graf prúdu alebo odporu a času.

Špeciálne funkcie
Hlavnou výhodou zariadenia je, že po jednom nabití batérie je možná veľmi dlhá doba používania. Okrem toho môže používateľ počas meraní nabíjať zariadenie pomocou externého zdroja napájania, napr. powerbanky 12V/2Ah.

Tento text bol preložený strojovo.
