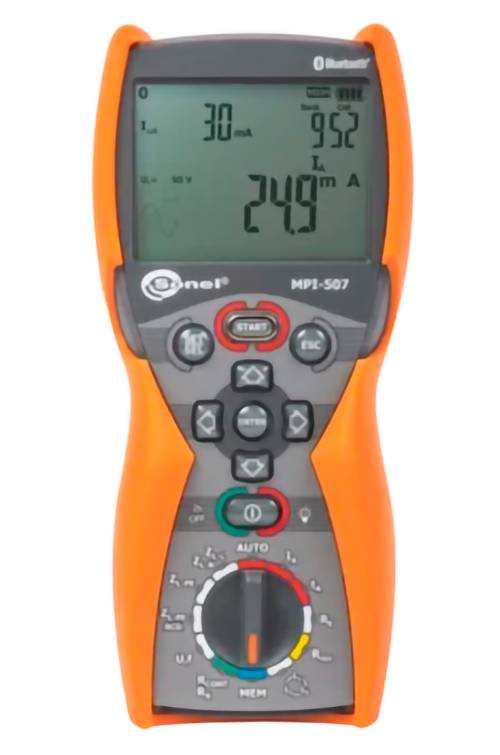

Sonel MPI-507 inštalačné tester, WMDEMPI507, EN a DE menu
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Hlavné benefity
Multifunkčný tester inštalácií
- Meranie impedancie slučky
- Meranie impedancie skratovej slučky v napájacích sieťach s menovitým napätím: 220/380 V, 230/400 V, 240/415 V s frekvenciami 45...65 Hz, rozsah prevádzkového napätia: 180...460 V
- Zobrazenie odporu R a reaktancie X skratovej slučky
- Meranie impedancie slučky prúdom 15 mA bez vypnutia prúdových chráničov
- Maximálny testovací prúd: 7,6 A (pri 230 V), 13,3 A (pri 400 V)
- Skúšanie prúdových chráničov typu AC, A
- Meranie krátkodobých, oneskorených a selektívnych prúdových chráničov s menovitými rozdielovými prúdmi 10, 15, 30, 100, 300, 500 mA
- Meranie vypínacieho prúdu IA a vypínacieho času tA pre prúdy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
- Meranie RE a UB bez vypnutia prúdového chrániča
- Rozšírená funkcia AUTOMATICKÉHO merania prúdových chráničov s meraním nízkeho napätia ZL-PE
- Meranie IA a tA počas jednej poruchy prúdového chrániča
- MPI-507 | Meranie zemného odporu
- Meranie pomocou 3-pólovej metódy
- MPI-506 • MPI-507 | Meranie izolačného odporu
- Skúšobné napätie 100 V, 250 V, 500 V
- Meranie odporu ochranných a kompenzačných pripojení
- Meranie kontinuity ochranných vodičov s testovacím prúdom ±200 mA podľa normy EN 61557-4
- Automatická kalibrácia meracích káblov - je možné použiť ľubovoľnú dĺžku meracích káblov,
- Meranie odporu nízkeho napätia so zvukovým signálom
- MPI-506 • MPI-507 | Zobrazenie fázovej sekvencie
Technické parametre
- • Overenie správneho pripojenia ochranného vodiča PE pomocou kontaktnej elektródy.
- • Meranie sieťového napätia (0...500 V) a sieťovej frekvencie.
- • Úložný priestor pre 990 výsledkov.
- • Bezdrôtový prenos dát do počítača.
- • Podsvietená klávesnica.
- Kategória výrobku
inštalačné tester
bez certifikátu
- Kategória merania
CAT IV 300 V
CAT III 600 V
- Rozhranie
Bluetooth®
- Rozmer.
(d x š x v) 58 x 98 x 220 mm
- Hmotnosť
0.8 kg
IP67
- Rozsah merania VDE
izolačný odpor
Impedancia chybné slučky
- Displej
LCD
- Šírka
98 mm
- V
220 mm
- Dĺžka
58 mm
- Priebeh skúšky
automatický
- Napájanie VDE
na batérie
- Pamäť (počet miest)
990
- Pamäť (VDE)
áno
- Typ
MPI-507
- Vlastnosti
RCD / FI test
Na stiahnutie
Datasheet
Datasheet 3763599 Sonel MPI-507 inštalačné tester, WMDEMPI507, EN a DE menu
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3763599 Sonel MPI-507 inštalačné tester, WMDEMPI507, EN a DE menu
Popis
Jednoduchá manipulácia s najmodernejšou technológiou
Pravdepodobne najmenší merací prístroj na svete s takým veľkým počtom meracích funkcií. Funkcie sa vyberajú pomocou otočného prepínača. Ďalšie parametre sa nastavujú pomocou tlačidiel na prednej strane
Prípad upravený. Nastavenia sa uložia do zariadenia, aj keď je batéria úplne vybitá.
Všetky tlačidlá a modulárny displej sú podsvietené, čo výrazne zlepšuje použiteľnosť v podmienkach s nízkym osvetlením. Vďaka veľkej pamäti nie sú počas meraní potrebné žiadne poznámky.
Kontrola elektrickej bezpečnosti
Toto zariadenie sa dá použiť na kontrolu bezpečnosti elektrických inštalácií v domácnostiach a priemysle. Najväčšou výhodou je rýchle meranie (len niekoľko sekúnd!) impedancie poruchovej slučky v obvodoch s prúdovými chráničmi.
Merania sa dajú ľahko automatizovať pomocou:
• automatický režim pre testovanie prúdových chráničov (RCD),
• adaptér WS, ktorý možno použiť na testovanie systémov cez štandardné 230 V zásuvky.
Zvýšený odpor
Meracie zariadenie je ideálne vhodné pre náročné podmienky prostredia.
Ochrana pred vniknutím prachu a vody je zabezpečená unikátnym puzdrom s krytím IP67.
Rozhrania a softvér
Namerané údaje je možné jednoducho preniesť do počítača prostredníctvom bezdrôtového pripojenia Bluetooth. Na vygenerovanie správy o meraniach na ochranu pred úrazom elektrickým prúdom použite softvér.
Sonel Reports PLUS. Stiahnuté údaje je možné uložiť v najbežnejších formátoch a vytlačiť pomocou bezplatného softvéru Sonel Reader.
MPI-507 | Meranie zemného odporu
Prístroj je ideálny na meranie uzemňovacích systémov v obytných budovách.
Umožňuje skontrolovať kvalitu uzemňovacieho systému pomocou 3-pólovej metódy. Spolu s hodnotou odporu uzemnenia zobrazuje merací prístroj aj rušivé napätie a odpor pomocných sond RS a RH.
Tento text bol preložený strojovo.
Rady
Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
