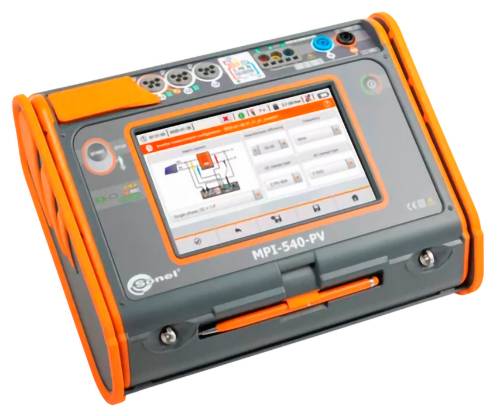

Sonel MPI-540 PV inštalačné tester, WMDEMPI540PV, EN a DE menu

Automatická bezpečnostná kontrola systémov
Zariadenie umožňuje bezpečnostnú kontrolu elektrických inštalácií v obytných, komerčných a priemyselných budovách. Merania sa dajú ľahko automatizovať pomocou:
• Testovanie prúdových chráničov v automatickom režime,
• Automatizované procesy – t. j. voľne konfigurovateľné,
• Použitie adaptéra AutoISO-1000C na testovanie izolačného odporu 3-, 4- a 5-žilových káblov.

Monitorovanie fotovoltaických systémov
MPI-540-PV je všestranný a univerzálny merací prístroj špeciálne navrhnutý na testovanie fotovoltaických systémov. Zariadenie umožňuje kompletný test jednosmernej a striedavej strany v súlade s pokynmi normy EN 62446. Zariadenie automaticky prepočítava namerané parametre fotovoltaického systému na referenčné podmienky STC (štandardné testovacie podmienky). Účinnosť meniča je možné skontrolovať meraním napätia, prúdu a výkonu na strane striedavého a jednosmerného prúdu.
Softvér Sonel Reports PLUS umožňuje vytvorenie testovacieho protokolu pre fotovoltaický systém s použitím výsledkov meraní uložených v meracom zariadení.

3-fázový analyzátor výkonu
Zariadenie je vybavené trojfázovým analyzátorom výkonu s režimom LIVE a možnosťou zaznamenávania parametrov elektrickej siete, ako je napätie, prúd, výkon, harmonické a THD. Meracie zariadenie umožňuje odčítanie a grafické zobrazenie vybraných parametrov na obrazovke v reálnom čase. Tieto parametre sa merajú a zobrazujú súčasne so záznamom na pamäťovej karte. V režime LIVE sa používateľovi môžu zobraziť nasledujúce informácie:
• Priebehy napätia a prúdu (osciloskop),
• Záznamy napätia a prúdu v časovej doméne,
• Fázograf,
• Zobrazenie viacerých parametrov súčasne v tabuľkovej forme,
• Spektrálny graf harmonických prúdu a napätia.

Brilantná prezentácia
Zariadenie je vybavené 7-palcovou farebnou TFT-LCD dotykovou obrazovkou s rozlíšením 800 x 480 pixelov, ktorá umožňuje pohodlné ovládanie a jednoduché čítanie parametrov a zaznamenaných priebehov. Táto veľkosť obrazovky umožňuje zobrazenie väčšieho množstva aktuálne dostupných informácií súčasne. Používateľské rozhranie je veľmi ľahko čitateľné za všetkých svetelných podmienok. Súčasťou balenia je aj dotykové pero, ktoré umožňuje ovládanie aj s nasadenými izolačnými rukavicami.

Integrované menu pomoci
Zariadenie má integrované ponuky nápovedy so schémami zapojenia. Vďaka tomu si môžete jednoducho a rýchlo skontrolovať a uistiť sa, ako je potrebné zariadenie pripojiť ku konkrétnemu systému v závislosti od typu merania.

Zvýšený odpor
Zariadenie MPI-540 / MPI-540-PV je určené na použitie v náročných podmienkach prostredia. Ochrana pred vniknutím prachu a vody je zabezpečená unikátnym krytím IP51. Je tiež mimoriadne odolný voči vonkajším mechanickým vplyvom. Špeciálny dizajn krytu tiež chráni displej pred poškodením. Napriek dizajnu na ochranu zariadenia je stále možné pohodlné používanie a preprava.

Rozhrania a softvér
Obzvlášť pozoruhodné sú početné komunikačné rozhrania a spolupráca s externým softvérom. Namerané údaje môžete jednoducho preniesť do počítača cez USB port, vymeniteľnú pamäťovú SD kartu alebo bezdrôtovú komunikáciu (Bluetooth, Wi-Fi). Na vytvorenie správy o meraniach ochrany pred úrazom elektrickým prúdom použite softvér Sonel Reports PLUS. Ukladanie a tlač stiahnutých údajov v najbežnejších formátoch sa vykonáva pomocou bezplatného softvéru Sonel Reader. Na čítanie a analýzu údajov z analyzátora výkonu sa používa špeciálny bezplatný softvér Sonel Analysis.
