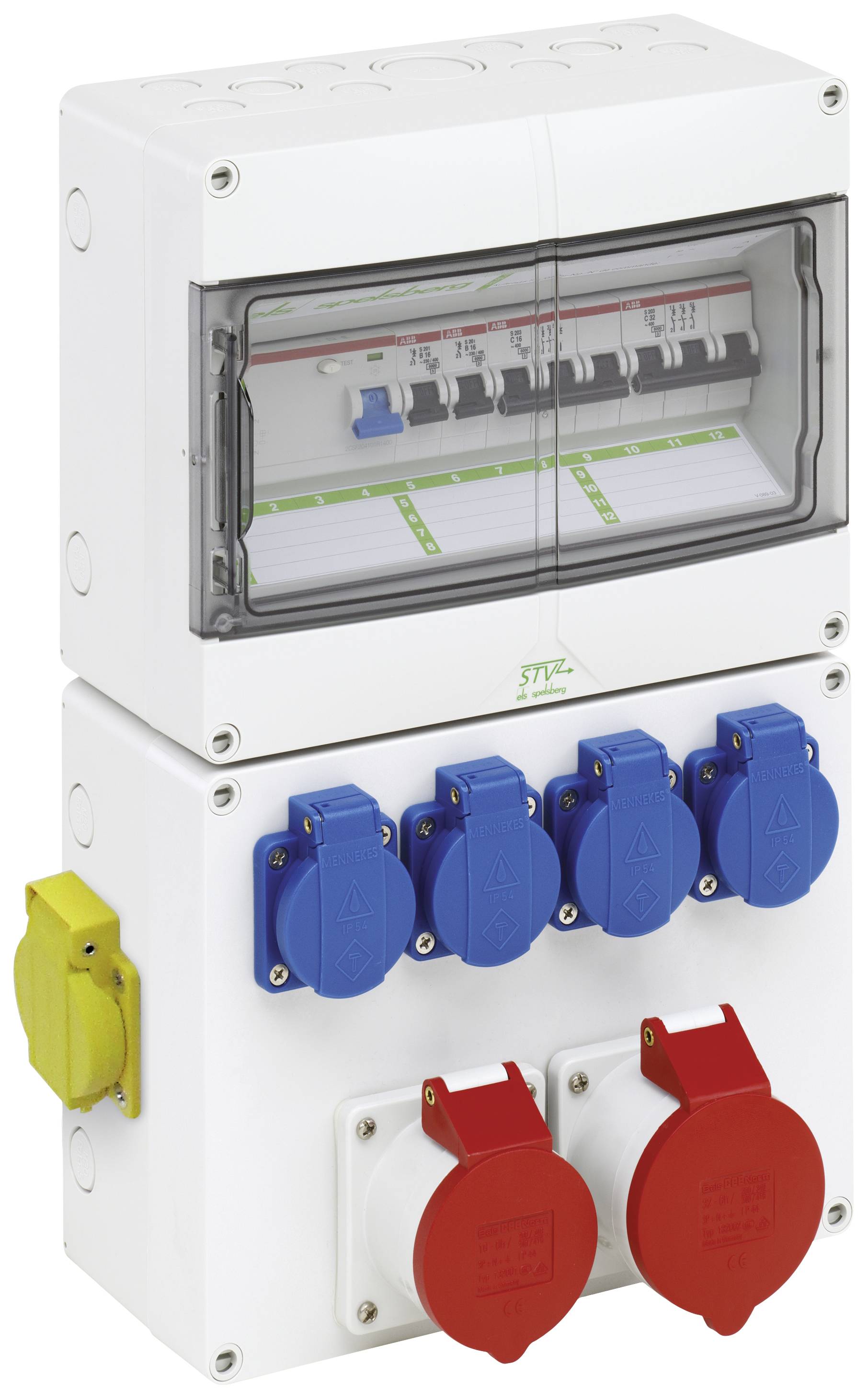

Spelsberg CEE rozbočovacia zásuvka STV 1224-K-LAN , 73142421, 400 V, 32 A
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Kategória výrobku
CEE rozbočovacia zásuvka
- Počet spojok CEE
2
- Pripojenie typu A
CEE zástrčka 32 A 5-pólová
- Pripojenie typu A
CEE spojka 32 A 5-pólová
- Počet socketov
4
- Menovité vstupné napätie
400 V
- Menovité výstupné napätie
400 V
- Menovitý vstupný prúd
32 A
IP44
- Farba
sivá
- Rozmer.
(š x v x h) 250 x 400 x 122 mm
- Šírka
250 mm
- V
400 mm
- Vstupy (distribútor CEE)
CEE zástrčka 32 A 5-pólová
- Výstupy (CEE)
CEE spojka 32 A 5-pólová
- Obsah
1 ks
- Hĺbka
122 mm
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2827447 Spelsberg CEE rozbočovacia zásuvka STV 1224-K-LAN , 73142421, 400 V, 32 A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2827447 Spelsberg CEE rozbočovacia zásuvka STV 1224-K-LAN , 73142421, 400 V, 32 A
Popis
Zásuvková kombinácia s triedou ochrany IP44 je pripravená na pripojenie podľa EN 61439-3 a má vysokú mechanickú odolnosť, nie je citlivá na teplotu a má kombinovateľné káblové vstupy.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Horná časť: vykrojenie 2 x M20, 2 x M20/25, 3 x M32/40
- Spodná časť: výrez 2 x M20, 2 x M20/25, 3 x M32/40
- Vľavo: Knokaut 4 x M20
- Vpravo: Knokaut 4 x M20
- Na zadnej strane: Knokaut 4 x M20/25, vybavený:
- 1 x prúdový chránič (RCCB), 40/0,03A, 4-pólový, typ A
- 2 x ističe B16A, 1-pól
- 1 x istič C16A, 3-pin
- 1 x istič C32A, 3-pin
- 4 x SCHUKO® zásuvka (vpredu), 230V
- 1 x CEE zásuvka (predná), 16A, 400V
- 1 x CEE zásuvka (predná), 32A, 400V
- 1x vstavaná dátová zásuvka,
- 2 x RJ45 CAT.6 (na boku)
- Priložené príslušenstvo:
- Montážna zásuvka: 2x M25, 2x M32
- tesniaca zátka
- Maskovacie a označovacie prúžky
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
