Takamisawa NY-12W-K-IE, NY-12W-K-IE relé do DPS, monostabilný, 1 cievka, 125 V/DC, 250 V/AC, 5 A, 1 ks

EAN:
Označenie výrobcu:
Objednávacie číslo:

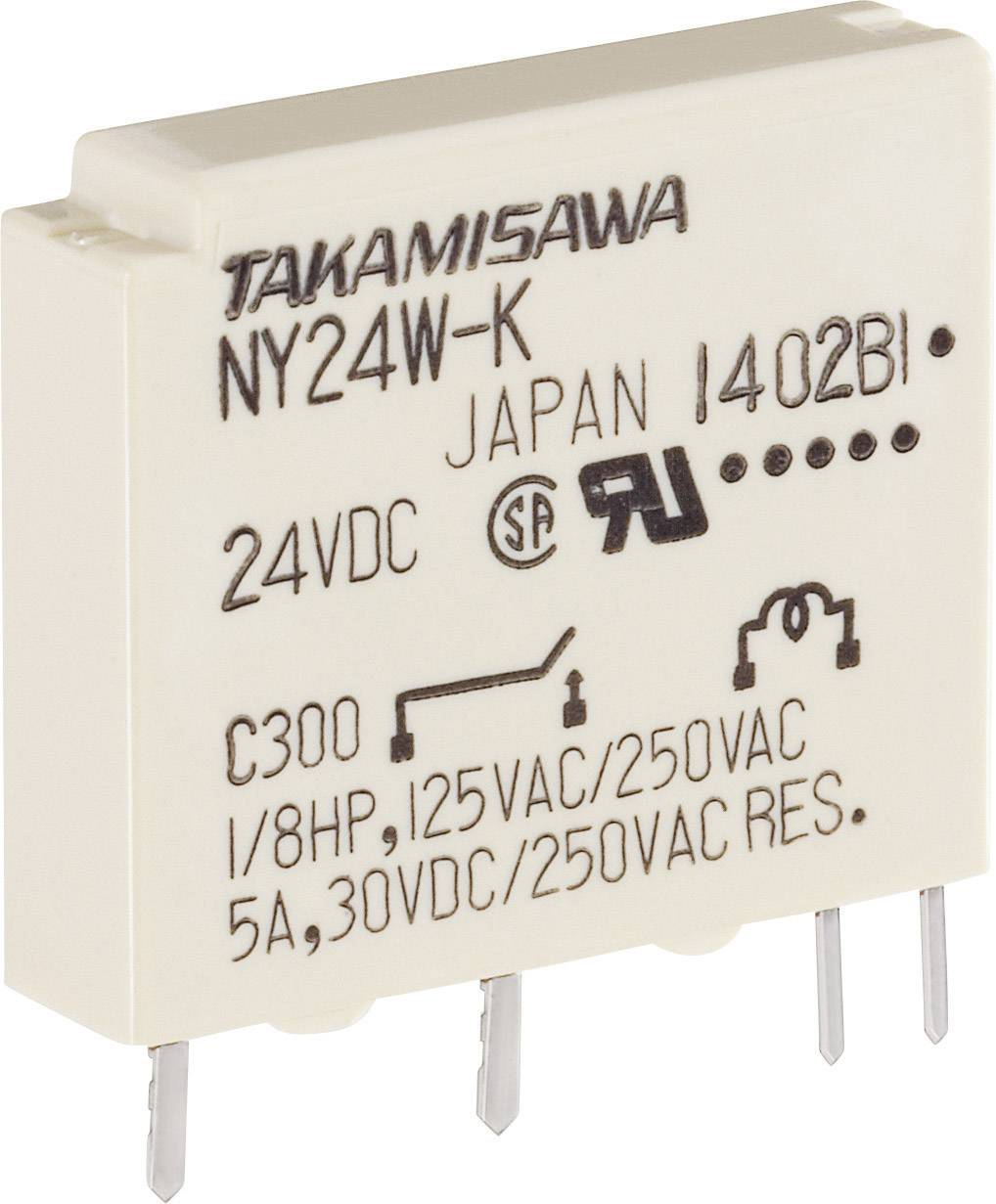

Obdĺžnikové elektrické relé s nápisom 'NY24W-K' a špecifikáciami '24VDC' zobrazuje pripájacie svorky pre spínanie.
'Schéma elektronickej súčiastky s rozmermi a kontaktnými vývodmi. Vľavo pohľad spredu, vpravo pohľad z boku.'

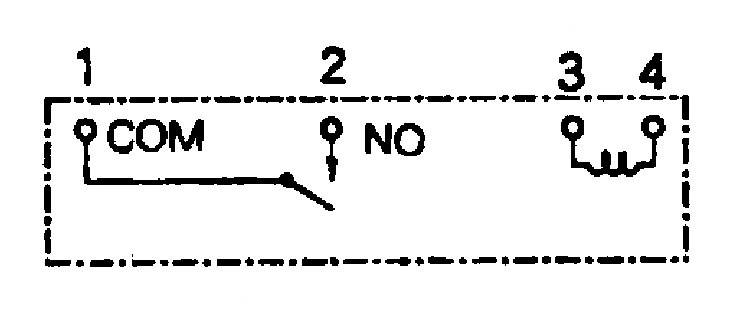

'Elektrický schéma zapojenia: Zobrazuje svorky 1 (COM), 2 (NO), 3 a 4. Prepojenie medzi 1 (COM) a 2 (NO) je znázornené líniou.'
1/3
Ilustračný obrázok
Kategória výrobku
relé do DPS
Menovité napätie cievky
12 V/DC
Mód riadenie
monostabilný, 1 cievka
Typ kontaktu
1 spínací
Spínacie napätie (max.)
125 V/DC
250 V/AC
Datasheety: (PDF)
Okamžité doručenie: Po 26. 10.
182 Ks
Počet
Celkom (6,49 € / kus)
6,49 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident

Hlavné benefity

Úzke miniatúrne relé série NY

Dodatočné informácie:

  • Trojuholníkový znak s písmenami 'D', 'V', 'E'.
  • Čierno-biely, abstraktný kruhový dizajn s geometrickými tvarmi a čiernym segmentom v hornej pravej časti kruhu.
  • Štylizované logo pozostávajúce z písmen a malého kruhu. Pozadie je biele, zobrazený tvar je čierny.
  • Obrázok zobrazuje štylizované logo s písmenami 'VDE' v trojuholníkovom rámčeku. Predstavuje skúšobnú pečať alebo certifikačnú značku.

Technické parametre

Kategória výrobku

relé do DPS

Typ

NY-12W-K-IE

Menovité napätie cievky

12 V/DC

Riadiace napätie (min.)

8 V/DC

Riadiace napätie (max.)

15.6 V/DC

Mód riadenie

monostabilný, 1 cievka

Odpor cievky

1200 Ω

Typ kontaktu

1 spínací

Materiál kontaktu

AgSnO2

Spínacie napätie (max.)

125 V/DC

250 V/AC

Spínací prúd (max.)

5 A

Max. spínací výkon

90 W

750 VA

Pripojenie

spájkovacie piny

Reakčná doba

10 ms

Čas rozpadu

5 ms

Min. teplota

-40 °C

Max. teplota

+90 °C

Dĺžka

20.1 mm

Šírka

5 mm

V

17.5 mm

Rozmer.

(d x š x v) 20.1 x 5 x 17.5 mm

Obsah

1 ks

Spĺňa RoHS

áno

Na stiahnutie

Datasheet

Datasheet 502062 Takamisawa NY-12W-K-IE, NY-12W-K-IE relé do DPS, monostabilný, 1 cievka, 125 V/DC, 250 V/AC, 5 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 502062 Takamisawa NY-12W-K-IE, NY-12W-K-IE relé do DPS, monostabilný, 1 cievka, 125 V/DC, 250 V/AC, 5 A, 1 ks

Popis

Krátky, úzky dizajn, štandardne umývateľný (IP67).

Tento text bol preložený strojovo.

Rady

Schválenia: VDE, UL, CSA
