Name: TDE Instruments Digalox DPM72-MP+-RS485 digitálny panelový merač, DPM72-MP+-RS485
Brand: TDE Instruments
SKU: 2352383
Availability: BackOrder

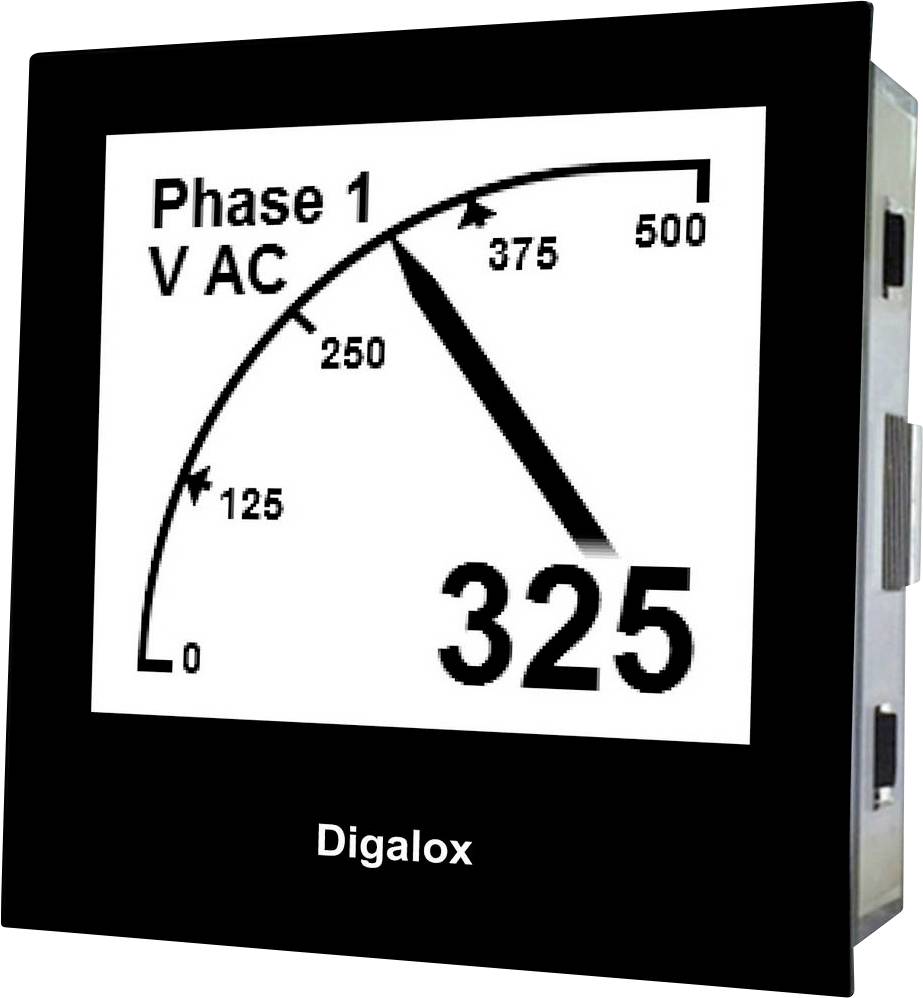

Digitálny merací prístroj zobrazuje elektrickú napätie fázy 1 v striedavom prúde. Šípka je na stupnici od 0 do 500 V umiestnená na hodnote 325 V.

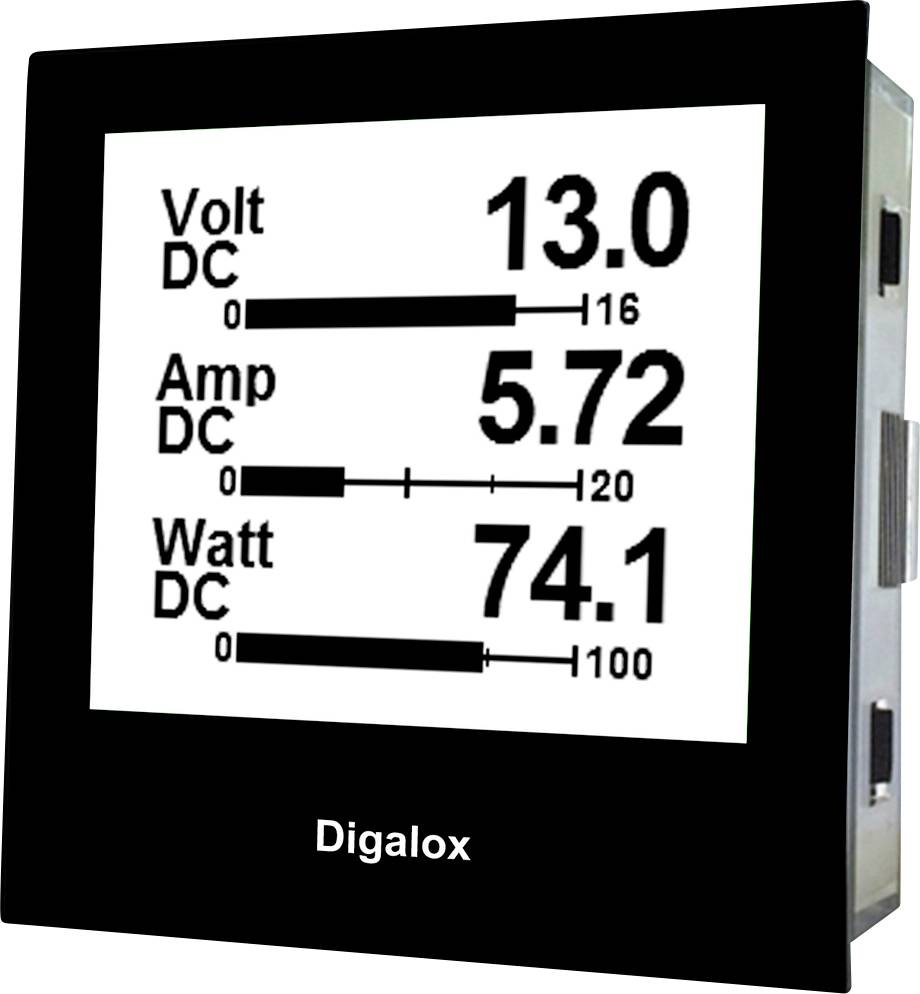

Digitálny displej s tromi nameranými hodnotami: Volt DC 13,0, Ampér DC 5,72, Watt DC 74,1. Všetky hodnoty znázornené stĺpcovými grafmi.

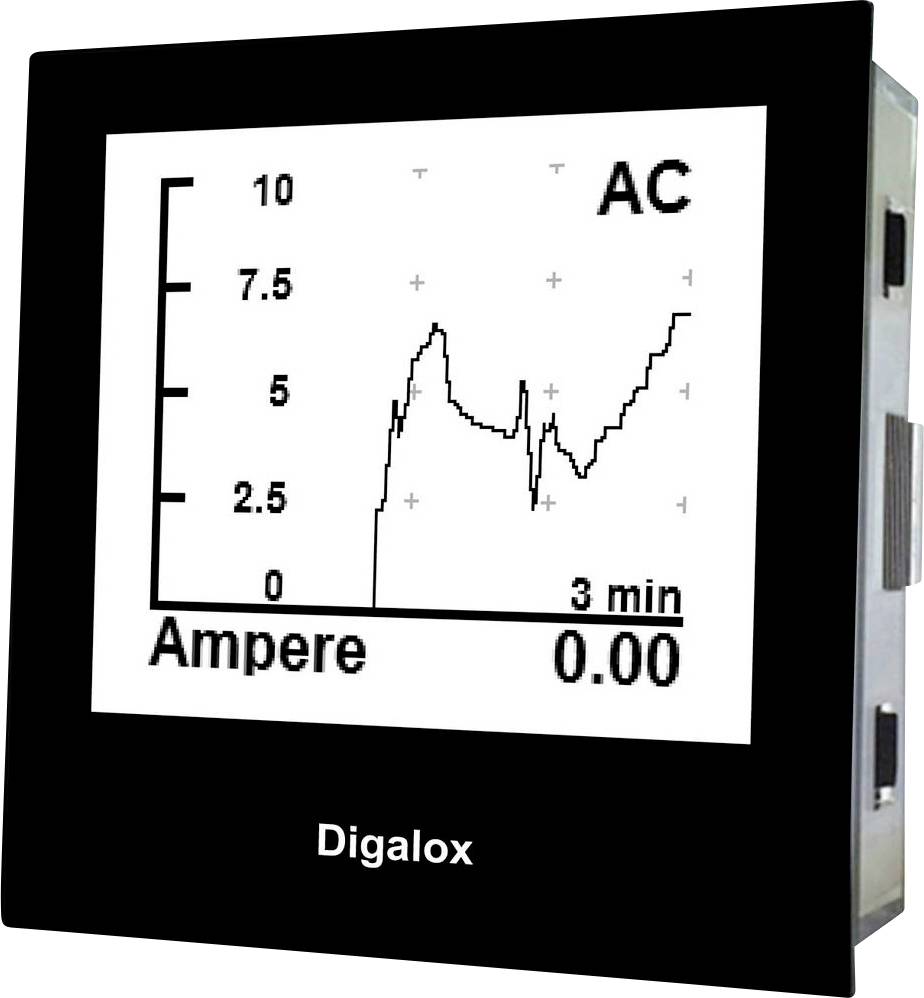

Digitálny ampérmeter zobrazuje priebeh striedavého prúdu (AC) počas 3 minút. Okamžitá hodnota 0,00 ampéra. Výrobca: Digalox.

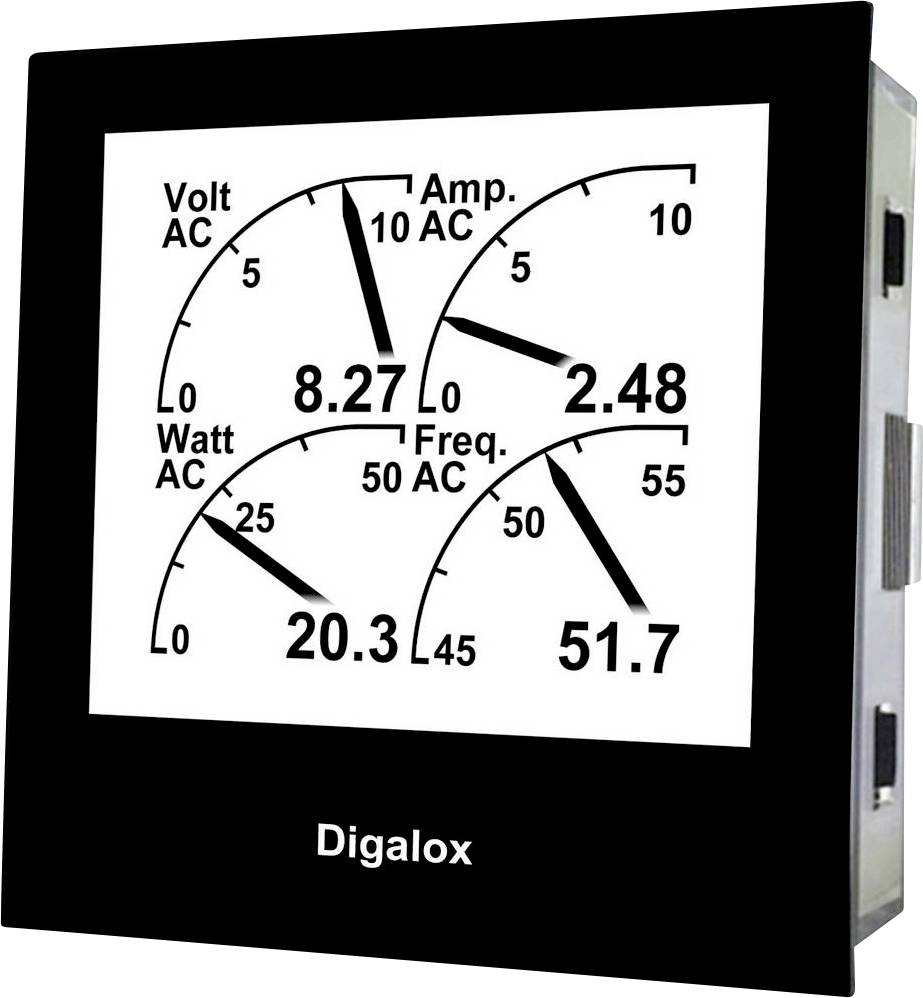

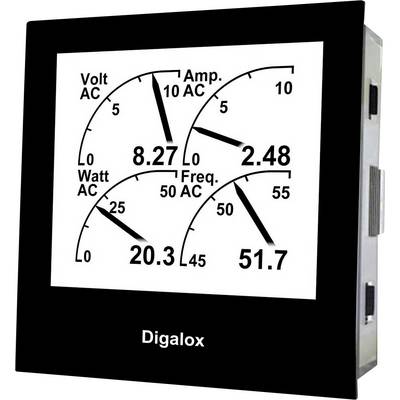

Digitálny merací prístroj ukazuje štyri údaje: napätie (8,27 voltov), prúd (2,48 ampérov), výkon (20,3 wattov) a frekvenciu (51,7 Hz).

1/4

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (224,99 € / kus)

224,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

1 merací vstup ± 500 V AC / DC, 10 - 500 Hz
1 merací vstup ± 10 A AC / DC a 5 A AC pre prúdový transformátor, 10 - 500 Hz
LCD grafický displej 16 úrovní šedej 192 × 160 pixelov
RGB podsvietenie
Ukazovateľová grafika a digitálny displej
Viacnásobné zobrazenie až 4 parametrov
Nastaviteľné čítanie stupnice a písmo
Záznam nameraných hodnôt až 14 dní
Alarmové výstupy s nastaviteľnými prahovými hodnotami, galvanicky oddelené
Individuálna farba osvetlenia alarmu
Prispôsobená úvodná obrazovka
K dispozícii sú rôzne prevedenia displeja, napr. Rýchlomer, stĺpcový graf, zobrazenie priebehu
Prenos nameraných hodnôt v reálnom čase
Bimetalová funkcia (priemerovanie)
Rozhranie RS485 Modbus
Napájanie 12-24V AC / DC
Presnosť merania 1% true RMS
Počítačový softvér pre individuálnu konfiguráciu a záznam nameraných údajov je súčasťou dodávky
Počítadlo prevádzkových hodín
Ampérhodinový meter
Merač energie
Tento text bol preložený strojovo.

Technické parametre

Kategória výrobku: digitálny panelový merač

Meracie funkcie: počítadlo prevádzkových hodín
kmitočet
spotreba energie
energia
rýchlosť
napätie AC
napätie DC
prúd
prúd AC
prúd DC
cos phi
Zobraziť viac

Rozsah merania (min.): -500 V
-10 A
10 Hz

Typ: Digalox DPM72-MP+-RS485

Rozsah merania (max.): 500 V
10 A
1000 Hz

Technológia displeja: LCD

: IP65 (vpredu)

Montážna šírka: 68 mm

Displej (counts): 9999

Montážna výška: 68 mm

Prevádzkové napätie: 12 V DC/AC
24 V DC/AC

Rozmer.: (d x š x v) 59 x 72 x 72 mm

Hmotnosť: 149 g

Prevádzkové napätie max.: 24 V DC/AC

Min. prevádzkové napätie: 12 V DC/AC

Osvetlenie displeja: RGB
modré
zelené
červené
biele

Vlastnosti: dvojitá stupnica
konfigurovateľné jednotky

Montážna hĺbka: 56 mm

Farba: čierna

Šírka: 72 mm

V: 72 mm

Dĺžka: 59 mm

Šírka rámu: 7.2 cm

Výška rámu: 7.2 cm

Rozhranie: 1 x RS 485 modbus RTU

Rozhranie: RS-485

Varianty(Všetky ceny sú s DPH)

Displej (counts)

Kategória výrobku

Meracie funkcie

Montážna šírka

Montážna výška

Rozsah merania (max.)

Rozsah merania (min.)

Technológia displeja

TDE Instruments Digalox DPM72-MP+-RS485 digitálny panelový merač, DPM72-MP+-RS485

Objednávacie číslo:2352383

Čoskoro k dispozícii

Conrad Electronic

Tento produkt

9999

digitálny panelový merač

počítadlo prevádzkových hodín

68 mm

500 V

-500 V

LCD

Min.: 1

Násobky: 1

224,99 €^*

TDE Instruments DPM72-MPN digitálny panelový merač, Digalox DPM72-MPN Grafisches DIN-Messgerät für 500 V/60 mV DC mit Mehrfachanzeige und RGB Hintergrundbeleuchtung, Digalox DPM72-MPN

Objednávacie číslo:1402012

Doručenie: St 28. 10.

5 KsConrad Electronic

9999

digitálny panelový merač

kmitočet

68 mm

500 V

-500 V

LCD

Min.: 1

Násobky: 1

204,99 €^*

TDE Instruments Digalox DPM72-MP digitálny panelový merač, Digalox DPM72-MP grafický viacúčelový merací prístroj 500 V / 10 A AC / DC s displejom RGB a rozhraním USB, Digalox DPM72-MP

Objednávacie číslo:1599150

Čoskoro k dispozícii

Conrad Electronic

9999

digitálny panelový merač

kmitočet

68 mm

500 V

-500 V

LCD

Min.: 1

Násobky: 1

189,99 €^*

TDE Instruments Digalox DPM72-MP+ digitálny panelový merač, DPM72-MP+

Objednávacie číslo:2352385

Čoskoro k dispozícii

Conrad Electronic

9999

digitálny panelový merač

počítadlo prevádzkových hodín

68 mm

500 V

-500 V

LCD

Min.: 1

Násobky: 1

224,99 €^*

TDE Instruments Digalox DPM72-MP+-RS485-DIN digitálny merač na DIN lištu, DPM72-MP+-RS485-DIN

Objednávacie číslo:2352382

Doručenie: St 28. 10.

4 KsConrad Electronic

digitálny merač na DIN lištu

kmitočet

500 V

-500 V

Min.: 1

Násobky: 1

169,99 €^*

TDE Instruments Digalox DPM72-MPN+-RS485 digitálny panelový merač, DPM72-MPN+-RS485

Objednávacie číslo:2352380

Doručenie: Pi 6. 11.

Conrad Electronic

9999

digitálny panelový merač

počítadlo prevádzkových hodín

68 mm

500 V

-500 V

LCD

Min.: 1

Násobky: 1

224,99 €^*

TDE Instruments Digalox DPM72-MPN+-RS485-DIN digitálny merač na DIN lištu, DPM72-MPN+-RS485-DIN

Objednávacie číslo:2352379

Čoskoro k dispozícii

Conrad Electronic

digitálny merač na DIN lištu

kmitočet

500 V

-500 V

Min.: 1

Násobky: 1

224,99 €^*

TDE Instruments Digalox DPM72-MPP-RS485 procesné ukazovateľ, DPM72-MPP-RS485

Objednávacie číslo:2352378

Doručenie: St 28. 10.

3 KsConrad Electronic

9999

procesné ukazovateľ

prúd DC

68 mm

20 mA

0 mA

LCD

Min.: 1

Násobky: 1

224,99 €^*

TDE Instruments Digalox DPM72-MPP-RS485-DIN digitálny merač na DIN lištu, DPM72-MPP-RS485-DIN

Objednávacie číslo:2352377

Čoskoro k dispozícii

Conrad Electronic

digitálny merač na DIN lištu

napätie DC

30 V

-30 V

Min.: 1

Násobky: 1

224,99 €^*

TDE Instruments Digalox DPM72-MPPA-RS485 procesné ukazovateľ, DPM72-MPPA-RS485

Objednávacie číslo:2352376

Doručenie: St 28. 10.

1 KsConrad Electronic

9999

procesné ukazovateľ

napätie DC

68 mm

30 V

-30 V

LCD

Min.: 1

Násobky: 1

174,99 €^*

Na stiahnutie

Datasheet

Datasheet 2352383 TDE Instruments Digalox DPM72-MP+-RS485 digitálny panelový merač, DPM72-MP+-RS485

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2352383 TDE Instruments Digalox DPM72-MP+-RS485 digitálny panelový merač, DPM72-MP+-RS485

Popis

Inovatívne, individuálne a multifunkčné: Meracie prístroje DPM72-MP+ a DPM72-MPN+ pre elektrické veličiny sa vyznačujú rozsiahlymi funkciami a možnosťami konfigurácie. Meracie prístroje sú vhodné na meranie komplexných typov meraní (volt AC/DC, prúd AC/DC, frekvencia, výkon, kosínus phi), sú vybavené rozsiahlymi funkciami. Individuálnu konfiguráciu zariadení a prenos všetkých nameraných hodnôt v reálnom čase zaručuje rozhranie Modbus. To znamená, že meracie prístroje DPM72 možno použiť rôznymi spôsobmi a umožňujú široké spektrum priemyselných aplikácií. Multifunkčné meracie prístroje sú žiadané predovšetkým v oblasti sledovania strojových a prevádzkových údajov a sú vhodné pre modernizáciu zastaraných systémov, pretože sú vhodné najmä na dovybavenie. Okrem toho je možné ich pripevniť na DIN lištu, ako aj na iné pozadie pomocou vhodných otvorov v kryte.

Rozsiahle prispôsobenie softvéru

Meracie prístroje je možné individuálne nastaviť pomocou konfiguračného softvéru „Digalox Manager“. Po nastavení DPM72 prenáša vaše namerané hodnoty spoľahlivo a v reálnom čase. Softvér umožňuje čítanie nameraných hodnôt v pamäti meraní, ktoré je možné následne graficky vyhodnotiť a exportovať ako súbor CSV.

spínacie výstupy

Dva galvanicky oddelené alarmové výstupy umožňujú spustiť alarm a vykonať procesy zapnutia alebo vypnutia pri dosiahnutí individuálne nastaviteľných prahových hodnôt.

Rozhranie Modbus

Rozhranie RS485 Modbus meracích prístrojov DPM72 umožňuje konfiguráciu aj prenos všetkých nameraných hodnôt. Protokol RS485 Modbus zodpovedá zavedenému priemyselnému štandardu, čo znamená, že meracie prístroje DPM72 s rozhraním Modbus je možné univerzálne kombinovať s existujúcimi zariadeniami Modbus iných výrobcov. Umožňuje to predovšetkým bezproblémovú systémovú modernizáciu starších alebo technicky zastaraných strojov (retrofit) bez ich výmeny, ktorá je nákladná a časovo náročná.

Tento text bol preložený strojovo.
