TDE Instruments Digalox DPM72-MPPA-RS485 procesné ukazovateľ, DPM72-MPPA-RS485
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
2 Ks
Počet
Celkom (182,92 € / kus)
182,92 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity
- 2 meracie vstupy 0/4 až 20 mA
- LCD grafický displej 16 úrovní šedej 192 × 160 pixelov
- RGB podsvietenie
- Ukazovateľová grafika a digitálny displej
- Viacnásobné zobrazenie až 4 parametrov
- Nastaviteľné čítanie stupnice a písmo
- Záznam nameraných hodnôt až 14 dní
- Alarmové výstupy s nastaviteľnými prahovými hodnotami, galvanicky oddelené
- Individuálna farba osvetlenia alarmu
- Prispôsobená úvodná obrazovka

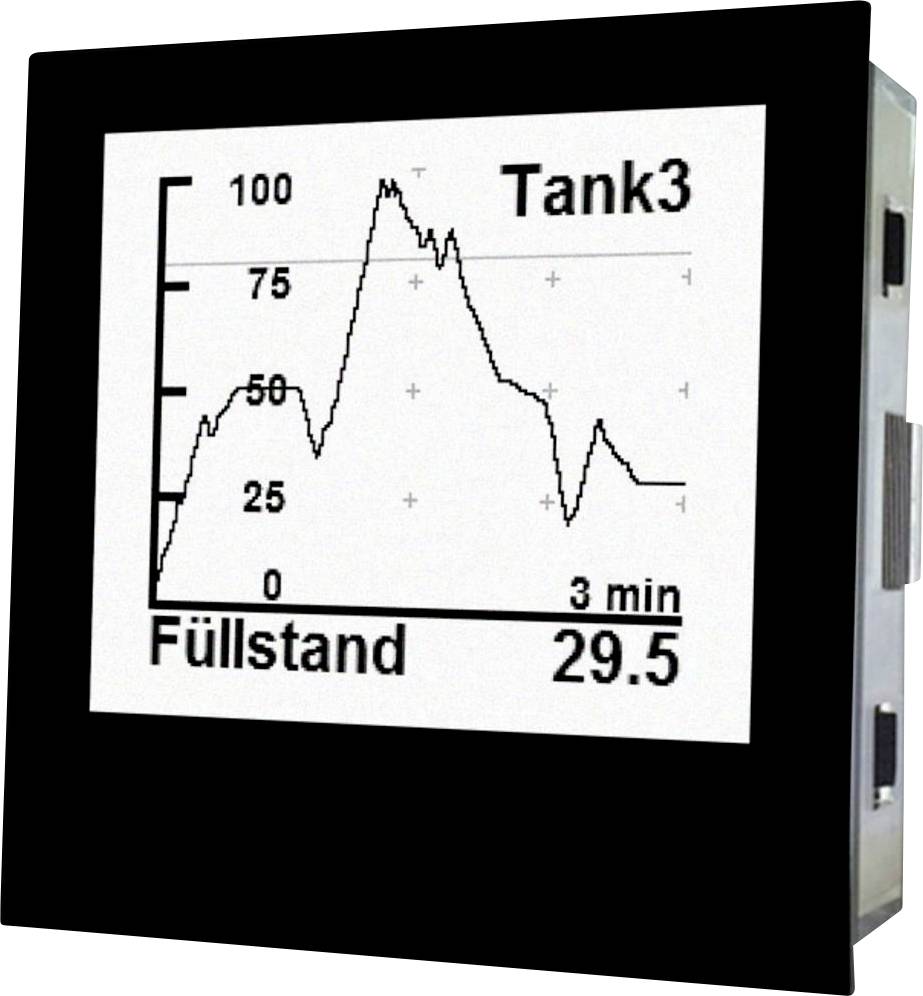

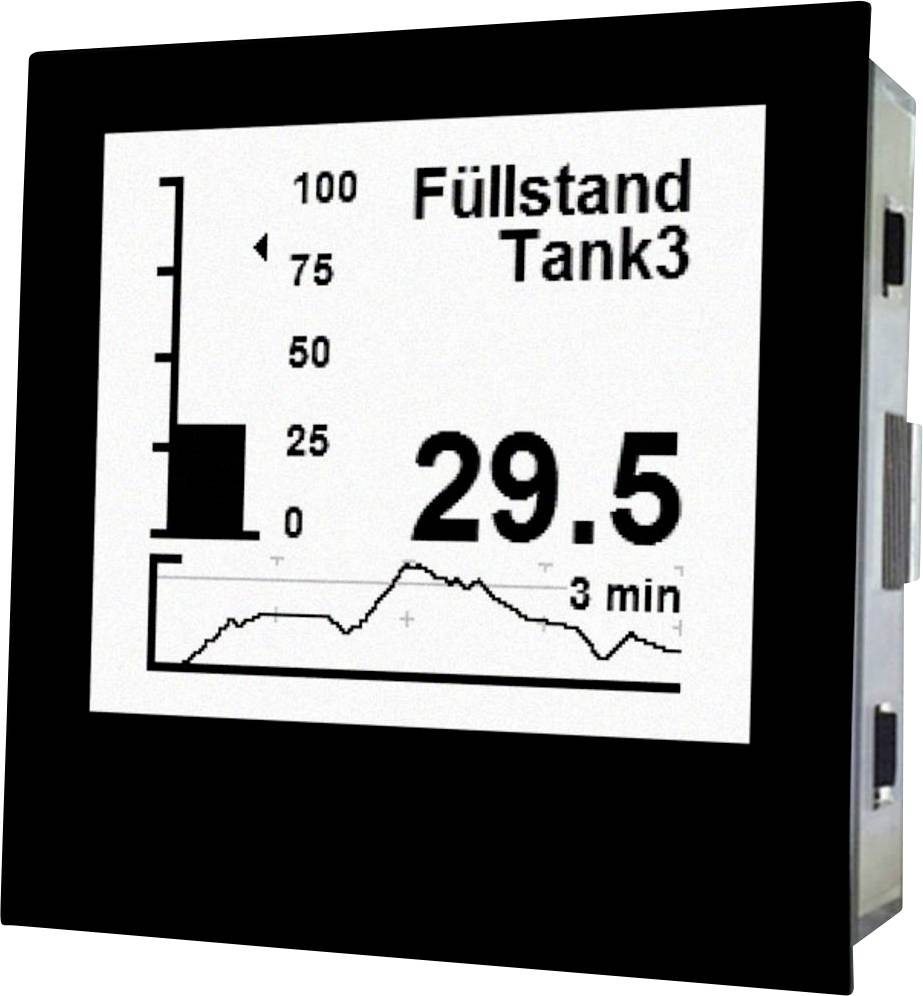

- K dispozícii sú rôzne prevedenia displeja, napr. Rýchlomer, stĺpcový graf, zobrazenie priebehu
- Prenos nameraných hodnôt v reálnom čase
- Bimetalová funkcia (priemerovanie)
- Rozhranie RS485 Modbus RTU
- Napájanie 12-24V AC / DC
- Presnosť merania 0,5% RMS
- Počítačový softvér pre individuálnu konfiguráciu a záznam nameraných údajov je súčasťou dodávky
- Počítadlo prevádzkových hodín
- Tento text bol preložený strojovo.
Technické parametre
- Kategória výrobku
procesné ukazovateľ
- Meracie funkcie
napätie DC
prúd DC
prúd
- Rozsah merania (min.)
-30 V
0 V
2 V
0 mA
4 mA
- Typ
Digalox DPM72-MPPA-RS485
- Rozsah merania (max.)
30 V
10 V
5 V
20 mA
- Technológia displeja
LCD
IP65 (vpredu)
- Montážna šírka
68 mm
- Displej (counts)
9999
- Montážna výška
68 mm
- Prevádzkové napätie
12 V DC/AC
24 V DC/AC
- Rozmer.
(d x š x v) 59 x 72 x 72 mm
- Hmotnosť
149 g
- Prevádzkové napätie max.
24 V DC/AC
- Min. prevádzkové napätie
12 V DC/AC
- Osvetlenie displeja
RGB
modré
zelené
červené
biele
- Vlastnosti
dvojitá stupnica
konfigurovateľné jednotky
- Montážna hĺbka
56 mm
- Farba
čierna
- Šírka
72 mm
- V
72 mm
- Dĺžka
59 mm
- Šírka rámu
7.2 cm
- Výška rámu
7.2 cm
- Rozhranie
1 x RS 485 modbus RTU
- Rozhranie
RS-485
Na stiahnutie
Datasheet
Datasheet 2352376 TDE Instruments Digalox DPM72-MPPA-RS485 procesné ukazovateľ, DPM72-MPPA-RS485
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2352376 TDE Instruments Digalox DPM72-MPPA-RS485 procesné ukazovateľ, DPM72-MPPA-RS485
Popis
Inovatívne, individuálne a multifunkčné: Meracie prístroje DPM72-MP+ a DPM72-MPN+ pre elektrické veličiny sa vyznačujú rozsiahlymi funkciami a možnosťami konfigurácie. Meracie prístroje sú vhodné na meranie komplexných typov meraní (volt AC/DC, prúd AC/DC, frekvencia, výkon, kosínus phi), sú vybavené rozsiahlymi funkciami. Individuálnu konfiguráciu zariadení a prenos všetkých nameraných hodnôt v reálnom čase zaručuje rozhranie Modbus. To znamená, že meracie prístroje DPM72 možno použiť rôznymi spôsobmi a umožňujú široké spektrum priemyselných aplikácií. Multifunkčné meracie prístroje sú žiadané predovšetkým v oblasti sledovania strojových a prevádzkových údajov a sú vhodné pre modernizáciu zastaraných systémov, pretože sú vhodné najmä na dovybavenie. Okrem toho je možné ich pripevniť na DIN lištu, ako aj na iné pozadie pomocou vhodných otvorov v kryte.
Rozsiahle prispôsobenie softvéru
Meracie prístroje je možné individuálne nastaviť pomocou konfiguračného softvéru „Digalox Manager“. Po nastavení DPM72 prenáša vaše namerané hodnoty spoľahlivo a v reálnom čase. Softvér umožňuje čítanie nameraných hodnôt v pamäti meraní, ktoré je možné následne graficky vyhodnotiť a exportovať ako súbor CSV.
spínacie výstupy
Dva galvanicky oddelené alarmové výstupy umožňujú spustiť alarm a vykonať procesy zapnutia alebo vypnutia pri dosiahnutí individuálne nastaviteľných prahových hodnôt.
Rozhranie Modbus
Rozhranie RS485 Modbus meracích prístrojov DPM72 umožňuje konfiguráciu aj prenos všetkých nameraných hodnôt. Protokol RS485 Modbus zodpovedá zavedenému priemyselnému štandardu, čo znamená, že meracie prístroje DPM72 s rozhraním Modbus je možné univerzálne kombinovať s existujúcimi zariadeniami Modbus iných výrobcov. Umožňuje to predovšetkým bezproblémovú systémovú modernizáciu starších alebo technicky zastaraných strojov (retrofit) bez ich výmeny, ktorá je nákladná a časovo náročná.
Tento text bol preložený strojovo.
Rozsiahle prispôsobenie softvéru
Meracie prístroje je možné individuálne nastaviť pomocou konfiguračného softvéru „Digalox Manager“. Po nastavení DPM72 prenáša vaše namerané hodnoty spoľahlivo a v reálnom čase. Softvér umožňuje čítanie nameraných hodnôt v pamäti meraní, ktoré je možné následne graficky vyhodnotiť a exportovať ako súbor CSV.
spínacie výstupy
Dva galvanicky oddelené alarmové výstupy umožňujú spustiť alarm a vykonať procesy zapnutia alebo vypnutia pri dosiahnutí individuálne nastaviteľných prahových hodnôt.
Rozhranie Modbus
Rozhranie RS485 Modbus meracích prístrojov DPM72 umožňuje konfiguráciu aj prenos všetkých nameraných hodnôt. Protokol RS485 Modbus zodpovedá zavedenému priemyselnému štandardu, čo znamená, že meracie prístroje DPM72 s rozhraním Modbus je možné univerzálne kombinovať s existujúcimi zariadeniami Modbus iných výrobcov. Umožňuje to predovšetkým bezproblémovú systémovú modernizáciu starších alebo technicky zastaraných strojov (retrofit) bez ich výmeny, ktorá je nákladná a časovo náročná.
Tento text bol preložený strojovo.
Rady
Softvér Digalox® Manager je k dispozícii na stiahnutie.
Požiadavky na systém
- Windows Vista, 7 alebo 8
