Name: TDE Instruments DPM961-TW digitálny panelový merač, Digitálny multimeter pre montáž na panel, DPM961-TW
Brand: TDE Instruments
SKU: 101752
Availability: InStock

Platform for Everything Technical
Rýchle doručenie
Garantované vrátenie tovaru
Odborný predajca už od roku 1923

Digitálny displej ukazuje '2.94', vedľa sú symboly pre teplotu, napätie a odpor.

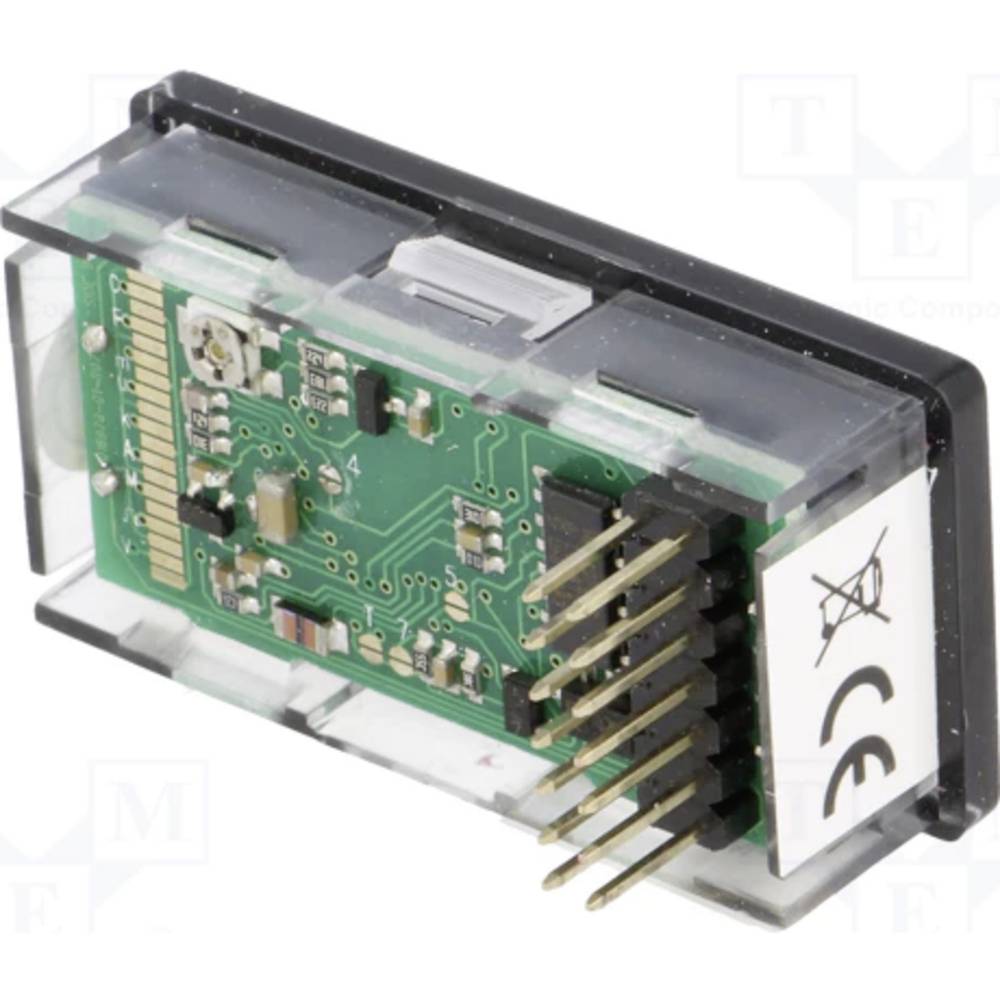

Elektronický modul so zelenou doskou plošných spojov a niekoľkými zlatými kolíkmi na jednej strane. Obdĺžnikový plastový kryt. Certifikácia CE.

1/2

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 29. 10.

167 Ks

Počet

Celkom (42,99 € / kus)

42,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Digitálny multimeter pre montáž na panel

Prevádzkové napätie 5 V alebo 9 V DC
Merací vstup 200 mV DC
Je možná spoločná zem pre meranie a prevádzkové napätie
Displej ±1999
presnosť ± 0.1%
Symboly na displeji ºF, ºC, µ, m, A, V, K, M, Ω je možné individuálne zvoliť
Nastaviteľná desatinná čiarka
Podsvietenie zelené
Konfigurácia cez spájkovacie mostíky
Elektrické pripojenie na kolíkovú lištu s rozstupom 2,54 mm

Technické parametre

Kategória výrobku: digitálny panelový merač

Meracie funkcie: napätie DC
prúd DC

Rozsah merania (min.): -0.2 V

Typ: DPM961-TW

Rozsah merania (max.): 0.2 V

Technológia displeja: LCD

: IP65 (predná strana)/IP20 (zadná strana)

Montážna šírka: 45 mm

Displej (counts): 1999

Montážna výška: 22 mm

Prevádzkové napätie: 5 V/DC
9 V/DC

Rozmer.: (d x š x v) 25 x 48 x 24 mm

Prevádzkové napätie max.: 9 V/DC

Min. prevádzkové napätie: 5 V/DC

Osvetlenie displeja: biele

Vlastnosti: konfigurovateľné jednotky

Montážna hĺbka: 24 mm

Farba: čierna

Šírka: 48 mm

V: 24 mm

Dĺžka: 25 mm

Šírka rámu: 48 mm

Výška rámu: 0.24 cm

Na stiahnutie

Datasheet

Datasheet 101752 TDE Instruments DPM961-TW digitálny panelový merač, Digitálny multimeter pre montáž na panel, DPM961-TW

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 101752 TDE Instruments DPM961-TW digitálny panelový merač, Digitálny multimeter pre montáž na panel, DPM961-TW

Prehlásenie o zhode

Prehlásenie o zhode 101752 TDE Instruments DPM961-TW digitálny panelový merač, Digitálny multimeter pre montáž na panel, DPM961-TW

Popis

TDE Instruments DPM961-TW je digitálny multimetrový panelový merač s rôznymi symbolmi na displeji, funkciou uchovania údajov a zobrazením slabej batérie. Napájacie napätie 5 V alebo 9 V DC. S týmto digitálnym vstavaným prístrojom nie je pri prevádzke 5 V potrebné galvanické oddelenie meracieho a prevádzkového napätia.

V režime 5 V tento digitálny vstavaný prístroj generuje svoje vlastné interné mínus 5 V napájacie napätie, takže je možné merať aj signály, ktorých signálová zem je identická s napájacím napätím. Pripojenia umožňujú rôzne prevádzkové režimy, ako je absolútne meranie, meranie rozdielu napätia a meranie relatívneho napätia. Tento digitálny panelový merač je ideálny na použitie v napájacích zdrojoch alebo pri použití iba jedného zdroja napätia. Zapojením rezistorov do série je možné s týmto digitálnym vstavaným prístrojom realizovať takmer akýkoľvek merací rozsah.
