Teledyne LeCroy Oszilloskop-Tastkopf meracia sonda pre osciloskopy 1 GHz 10:1 15 V
Datasheety: (PDF)
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (2 284,80 € / kus)
2 284,80 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
meracia sonda pre osciloskop
- Sondy série ZS-A ponúkajú vysokú impedanciu, ako aj široký výber hrotov sond a uzemňovacieho príslušenstva, ktoré pokrývajú rôzne scenáre merania. Vysoký vstupný odpor 1 MΩ a nízka vstupná kapacita 0,6 pF až 0,9 pF robia túto sondu ideálnou pre všetky frekvenčné rozsahy. Okrem toho sondy série ZS-A poskytujú plnú šírku pásma systému na všetkých osciloskopoch Teledyne LeCroy so šírkou pásma až 4 GHz.
Technické parametre
- Výstupná impedancia: 50 Ω
- Kategória výrobku
meracia sonda pre osciloskopy
- Šírka pásma
1 GHz
- Deliaci pomer
10:1
- Doba zvýšenie
500 ps
- Menovité napätie
15 V
- Vstupná kapacita
0,9 pF
- Vstupný odpor
1000 kΩ
- Typ
ZS1000A
bez certifikátu
- Hmotnosť
110 g
- Dĺžka kábla
1.3 m
- Možnosť kalibrácie
Továrenský štandard
- Vhodný pre / na
Osciloskopy Teledyne LeCroy s rozhraním ProBus
Na stiahnutie
Datasheet
Datasheet 3864036 Teledyne LeCroy Oszilloskop-Tastkopf meracia sonda pre osciloskopy 1 GHz 10:1 15 V
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3864036 Teledyne LeCroy Oszilloskop-Tastkopf meracia sonda pre osciloskopy 1 GHz 10:1 15 V
Popis
Inžinieri často potrebujú vzorkovať vysokofrekvenčné signály s vysokou vernosťou signálu. Typické pasívne sondy s vysokým vstupným odporom (R) a kapacitou (C) poskytujú dobrú odozvu pri nižších frekvenciách, ale pri vyšších frekvenciách preťažujú obvod a skresľujú signál. Aktívne napäťové sondy sa vyznačujú vysokým vstupným odporom (R) a nízkou vstupnou kapacitou (C), aby sa znížilo zaťaženie obvodu v celej šírke pásma sondy a osciloskopu. Vďaka nízkemu zaťaženiu obvodu a kompaktnému formátu, ktorý umožňuje meranie aj na ťažko dostupných miestach, sa aktívna napäťová sonda stáva štandardným nástrojom pre širokú škálu signálov a kontaktných bodov.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Sondy série ZS-A sú aktívne sondy s vysokou impedanciou a nízkou kapacitou, ktoré zabezpečujú vysokú vernosť signálu až do 4 GHz. Kompaktný dizajn a široká škála príslušenstva zabezpečujú, že sonda série ZS-A zvládne akúkoľvek náročnú meraciu úlohu.

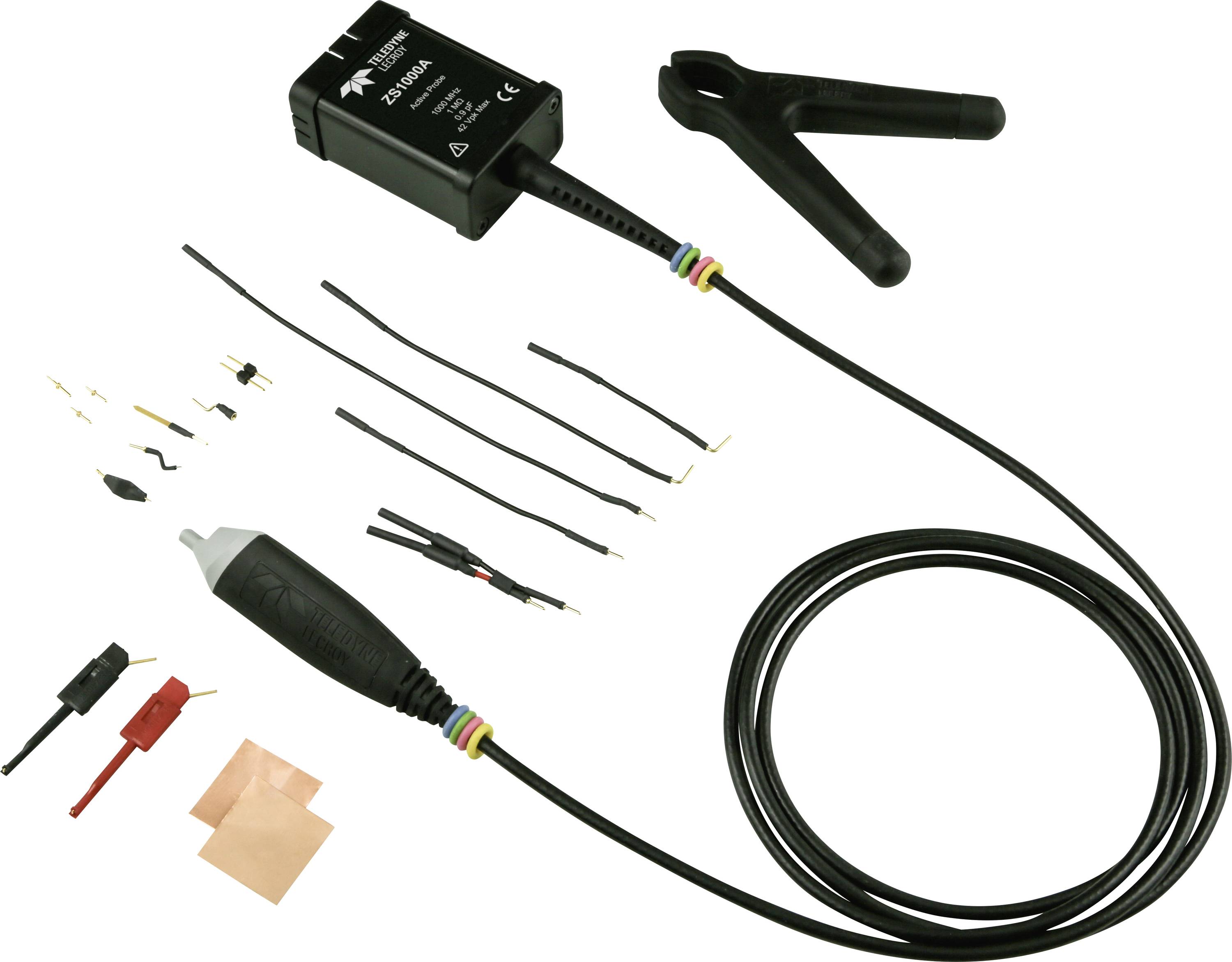

Rozsah dodávky
- Sonda ZS1000A
- 2x pevný štandardný hrot (PK-ZS-001)
- 1x pružinový kontaktný hrot / pogo hrot (PK-ZS-017)
- 1x adaptér so štvorcovými kolíkmi 2,54 mm (PK-ZS-018)
- 2x adaptér pre DPS 2,54 mm (PK-ZS-024)
- 1x krátky rovný kolíkový drôt / 7 cm (PK-ZS-022)
- 1x Rovný kolíkový drôt, dlhý / 13 cm (PK-ZS-023)
- 1x adaptér Y-linky (PK-ZS-014)
- 1x krátky uhlový kábel / 5 cm (PACC-LD003)
- 1x dlhý uhlový kábel / 10 cm (PACC-LD004)
- 1x Offset Ground / Z-Lead (PK-ZS-016)
- 1x úzka základná doska (PK-ZS-021)
- 1x široká základná doska (PK-ZS-015)
- 2x medená lepiaca páska (PK-ZS-009)
- 1 pár mikro uchopovačov (červený a čierny, PK-ZS-007R/B)
- 1x Držiak sondy na meranie voľnou rukou (PK-ZS-019)
