Tremba HMA-3027d.001-24VDC,100% 830036 zdvihací magnet tlačné, 40 N, 10 W, M3

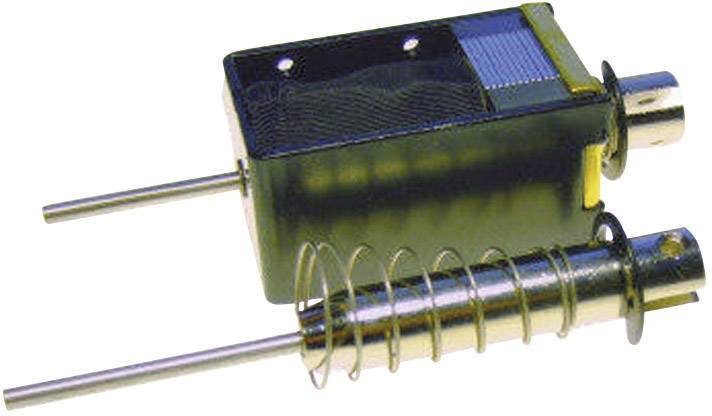

Vysokonapäťový bezpečnostný spínač: Dve kovové zostavy, jedna s pružinou a jedna s krytom pre elektromechanické aplikácie.

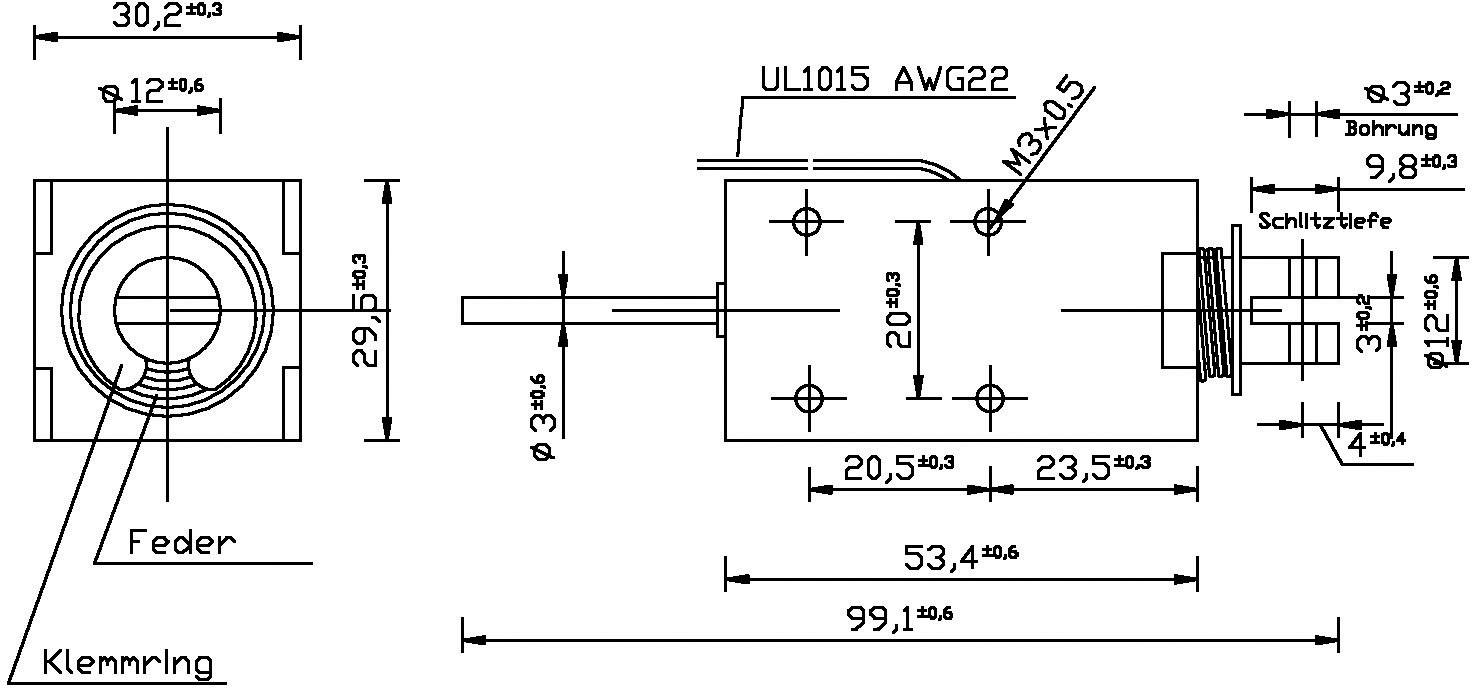

Technický výkres solenoidu s rozmermi v milimetroch. Výkres zobrazuje bočný a pohľadový rez s podrobnými rozmermi.
1/2
Kategória výrobku
zdvihací magnet
Prevedenie
tlačné
Pripojenie
kábel, otvorené konce
Menovité napätie
24 V/DC
Menovitý zdvih
20 mm
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 28. 10.
9 Ks
Počet
Celkom (46,99 € / kus)
46,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Už len 9 Ks skladom!
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

Kategória výrobku

zdvihací magnet

Typ

HMA-3027d.001-24VDC,100%

Prevedenie

tlačné

Pripojenie

kábel, otvorené konce

Dĺžka kábla

21.00 cm

Menovité napätie

24 V/DC

Menovitý zdvih

20 mm

10 W

Počiatočná sila

0.2 N

Konečná sila

40 N

Vybaviť samodržným sila

10 N

Hmotnosť

235 g

Rozmery závitu

M3

Dĺžka

99.1 mm

Šírka

30.2 mm

V

29.5 mm

Rozmer.

(d x š x v) 99.1 x 30.2 x 29.5 mm

Na stiahnutie

Datasheet

Datasheet 503765 Tremba HMA-3027d.001-24VDC,100% 830036 zdvihací magnet tlačné, 40 N, 10 W, M3

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 503765 Tremba HMA-3027d.001-24VDC,100% 830036 zdvihací magnet tlačné, 40 N, 10 W, M3

Popis

Predné magnety s aretáciou. Smer pohybu jadra piestu je určený pólovým smerom ovládača. Keď je vlak zasunutý, jadro je bez napätia. Predĺžovací pohyb je podporovaný prítlačnou alebo vratnou pružinou. Flexibilné použitie, pretože zdvih je jednostranný bez zastavenia a je obmedzený iba veľkosťou. Spôsob pripojenia: lanko (približne 21 cm). Izolačná trieda B (130 ° C). Navrhnuté pre 100% pracovný cyklus. Hodnoty sily platia pre teplú cievku, hodnoty sily pre studenú cievku približne + 25% (v závislosti od modelu). Ideálne pre cenovo citlivé priemyselné aplikácie, ako sú napríklad energeticky úsporné zámky.

Tento text bol preložený strojovo.
