TRU COMPONENTS W78-3V3 napäťový regulátor - DC / DC spínací regulátor Vertikal pozitívne pevný 1 A

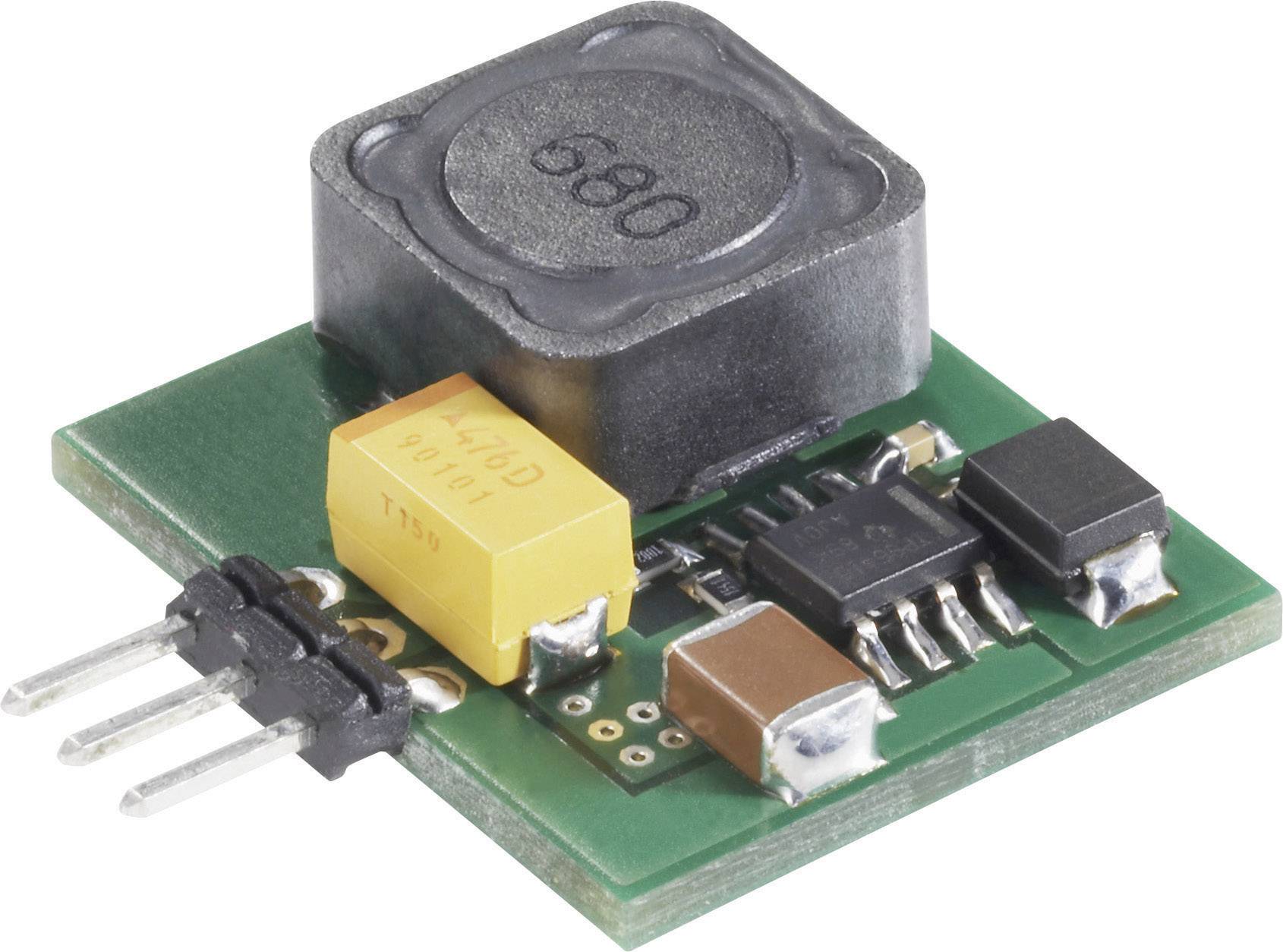

Doska plošných spojov s elektronickými súčiastkami: cievka, kondenzátor, integrovaný obvod a kontaktné body. Kľúčový komponent pre elektronický obvod.

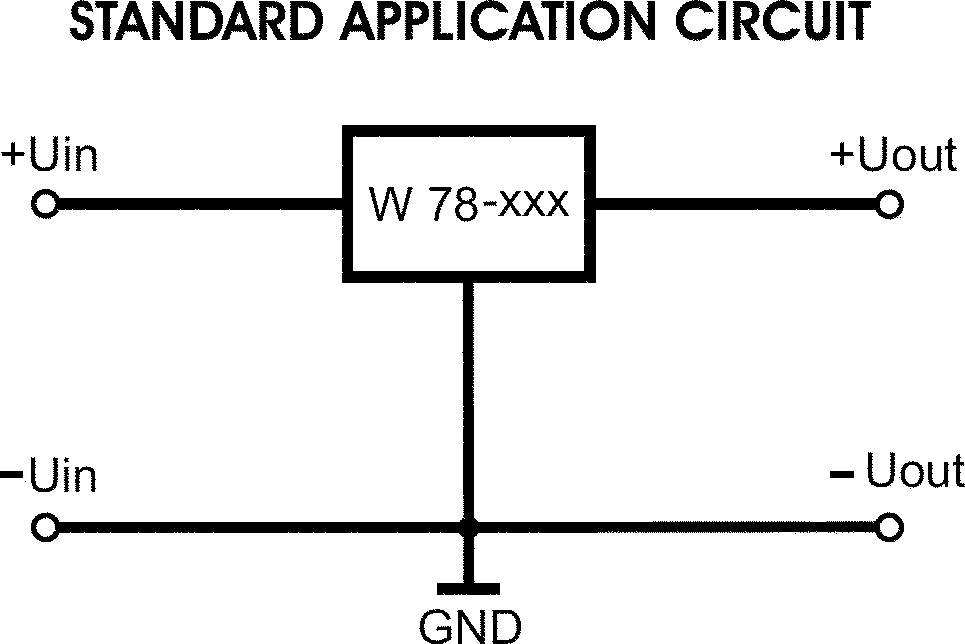

'Štandardný aplikačný obvod': Diagram zobrazuje napäťový regulátor 'W 78-xxx' so vstupnými (+Uin, -Uin) a výstupnými prípojkami (+Uout, -Uout) a uzemnením (GND).

1/2

Kategória výrobku

napäťový regulátor - DC / DC spínací regulátor

Typ puzdra

Vertikal

Typ výstupu

pevný

Výstupné napätie (min.)

3.3 V

Výstup prúdu

1 A

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

140 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (12,19 € / kus)

12,19 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Spínací regulátor typu W78

Vysoká účinnosť až 96%
Nie je potrebný žiadny chladič
Konektor kompatibilný s regulátormi napätia 78XX

Dodatočné informácie:

Technické parametre

Rozmery (Š x V x H): 24,5 x 21,2 x 8 mm

Typ: W78-3V3

Kategória výrobku: napäťový regulátor - DC / DC spínací regulátor

Typ puzdra: Vertikal

Výrobca: TRU COMPONENTS

Výrobca: CON

Predvolená konfigurácia: pozitívne

Typ výstupu: pevný

Vstupné napätie (max.): 34 V

Výstupné napätie (min.): 3.3 V

Výstup prúdu: 1 A

Funkcia: znižujúce

Počet výstupov: 1

Vstupné napätie (min.): 5.5 V

Prepínacie frekvencie (min.): 600 kHz

Prevádzková teplota (min.): -40 °C

Prevádzková teplota (max.): +125 °C

Spôsob montáže: priechodný otvor

Na stiahnutie

Datasheet

Datasheet 1566414 TRU COMPONENTS W78-3V3 napäťový regulátor - DC / DC spínací regulátor Vertikal pozitívne pevný 1 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1566414 TRU COMPONENTS W78-3V3 napäťový regulátor - DC / DC spínací regulátor Vertikal pozitívne pevný 1 A

Popis

Prevodník "STEP-DOWN" so širokým rozsahom vstupného napätia. Prevodník nevyžaduje žiadne minimálne zaťaženie a žiadny výstupný kondenzátor. Má vnútorný mäkký štart (8 ms), je odolný voči skratu a je kompatibilný s regulátormi napätia 78xx. Regulátor spínania poskytuje svoj maximálny výstupný prúd bez obmedzenia aj pri vysokých okolitých teplotách.

Tento text bol preložený strojovo.
