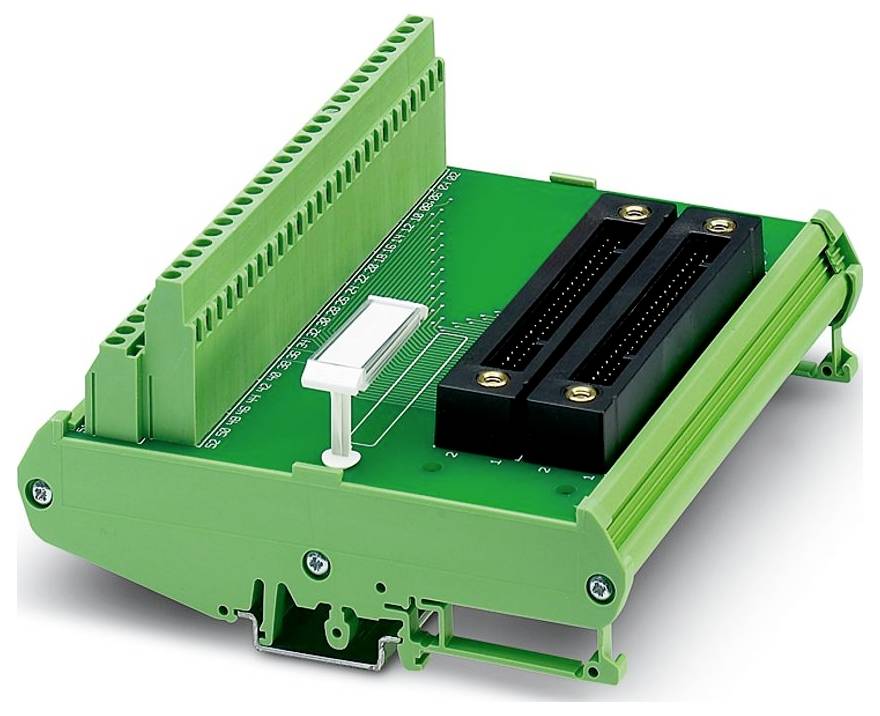

Ilustračný obrázok
Univerzálny modul Phoenix Contact 2319427 Množstvo: 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Univerzálny modul
Počet kontaktov
50
Pripojenie
Yokogawa KS
skrutkovací
Spôsob upevnenia
montážne lišty
AWG
24 - 12
Datasheety: (PDF)
Celkom (179,99 € / kus)
179,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Počet pólov: 52
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 1,5 mm² (dutinka bez plastovej objímky); 0,25 mm² ... 2,5 mm² (dutinka s plastovou objímkou)
- Prierez pevného vodiča: 0,2 mm² ... 4 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 139,5 mm
- výška 125,4 mm
- Hĺbka: 65,9 mm
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -20 °C ... 65 °C
- Teplota okolia (skladovanie/preprava): -20 °C ... 70 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: EN IEC 60664-1
- Poznámka: Kompatibilné systémové káble: Phoenix Contact YUC50, Yokogawa AKB331
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Dĺžka odizolovania: 7 mm
- Vzdušné a povrchové vzdialenosti: Vzdušné a povrchové vzdialenosti
- Montážna poloha: ľubovoľná
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Rozmer rastru: 5,08 mm
- Certifikát: v súlade s UKCA
- Rozmery článku: Rozmery článku
- Počet kanálov: 32
- Izolácia: Funkčná izolácia
- UKCA: UKCA
- Menovité izolačné napätie: 50 V
- Menovité impulzné napätie: 0,5 kV (1,2 / 50 μs)
- Stupeň ochrany (miesto inštalácie): ≤ IP54
- Prierez flexibilného vodiča (2 vodiče s rovnakým prierezom): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (dutinka bez plastovej objímky); 0,5 mm² ... 0,5 mm² (dvojitá koncovka vodiča s plastovou objímkou)
- Indikátor stavu k dispozícii: nie
- Počet portov: 2
- Izolačné vlastnosti: Vzduchové a povrchové cesty: Izolačné vlastnosti: Vzduchové a povrchové cesty
- Zodpovedajúca I/O karta: NFDV151; NFDV161; NFDV551; NFDV561
- Podporovaný ovládač: YOKOGAWA CS3000 CentumVP: Podporovaný ovládač: YOKOGAWA CS3000 CentumVP
- Podporované ovládanie: YOKOGAWA STARDOM: Podporované ovládanie: YOKOGAWA STARDOM
- Prevádzkové napätie (jednosmerný prúd): ≤ 30 V jednosmerný prúd
- Prúd (na vetvu): ≤ 0,1 A
- Pripojenie 1 (riadiaca úroveň): Pripojenie 1 (riadiaca úroveň)
- Pripojenie 2 (úroveň poľa): Pripojenie 2 (úroveň poľa)
- Prierez pevného vodiča (2 vodiče s rovnakým prierezom): 0,2 mm² ... 1,5 mm²
- Trieda ochrany (modul): IP00
- Kategória výrobku
Univerzálny modul
- Počet kontaktov
50
- Pripojenie
Yokogawa KS
skrutkovací
- Spôsob upevnenia
montážne lišty
24 - 12
- Rozmer.
(d x š x v) 65.9 x 139.5 x 125.4 mm
- Obsah
1 ks
- Pólov
50
- Šírka
139.5 mm
- V
125.4 mm
- Dĺžka
65.9 mm
- Flexibilné priemer (max.)
2.5 mm²
- Pevný prierez (max.)
4 mm²
- Prierez flexibilné (min.)
0.2 mm²
- Prierez pevný (min.)
0.2 mm²
- Hĺbka
65.9 mm
- Menovitý prúd
0/1 A
- Menovité napätie
30 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579028 Univerzálny modul Phoenix Contact 2319427 Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579028 Univerzálny modul Phoenix Contact 2319427 Množstvo: 1 ks
Popis
Univerzálny modul na pripojenie až 32-kanálových digitálnych kariet Yokogawa, pripojenie 1:1 zo systémového konektora Yokogawa na skrutkovú svorkovnicu.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
