VDE tester (merač izolačného odporu) Sonel MIC-10k1

Meracie zariadenie s displejom zobrazuje odpor 'Riso: 762Ω'. Obklopené ovládacími prvkami, konektormi a otočnými regulátormi. Hlavný displej v centre.
Digitálny merací prístroj na meranie elektrických odporov s displejom, ovládacími tlačidlami a rôznymi pripojeniami.

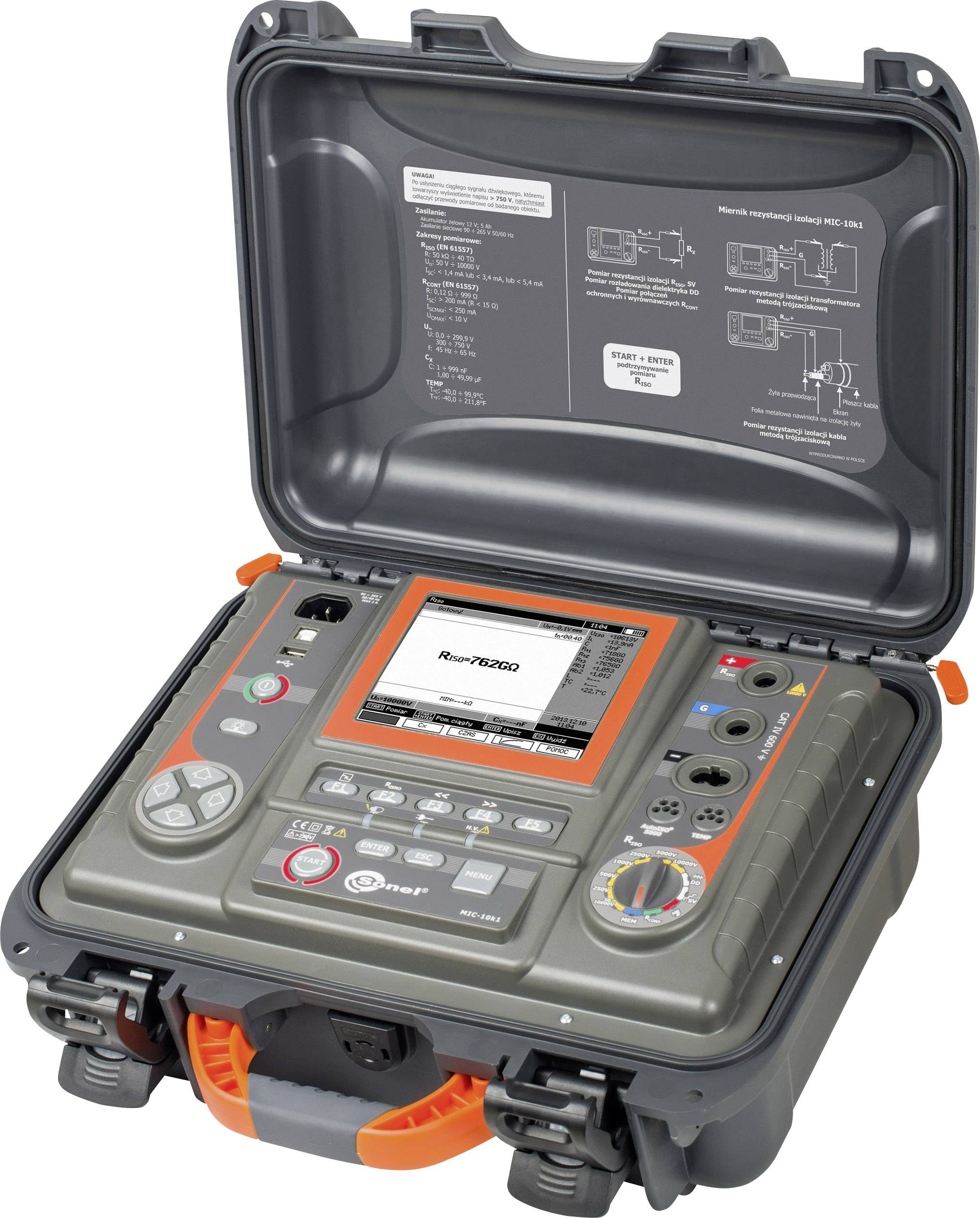

Prenosný merací prístroj s otvorením ochranným krytom zobrazuje displej a rôzne ovládacie prvky pre elektrické merania.
1/3
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Po 9. 11.
Počet
Celkom (3 989,00 € / kus)
3 989,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

Zariadenie na meranie izolácie MIC-10k1

  • Testovacie napätie 50 ... 10000 V pre merací rozsah do 40 TΩ
  • Skúšobné napätie nastaviteľné v krokoch 10 V (50 ... 1000 V) a 25 V (1 ... 10 kV)
  • Automatické vypustenie testovanej položky po meraní
  • Meranie časového intervalu s akustickou 5-sekundovou signalizáciou
  • 3 skúšobné časy na stanovenie absorpčného koeficientu
  • Stanovenie polarizačného indexu (PI) a dielektrického absorpčného pomeru (DAR)
  • Skúšobná metóda (SV)
  • Index d. dielektrický výboj (DD)
  • Miesto poruchy metódou horenia
  • Zobrazenie aktu v reálnom čase. Skúšobné napätie
  • Nastaviteľný skúšobný prúd (1,2 mA, 3 mA, 5 mA)
  • 2- u. 3-vodičové meranie
  • Nastavenie limitnej hodnoty pre meranie izolácie a meranie kontinuity (≥200mA)
  • Meranie netesného prúdu
  • Testovací kábel je k dispozícii do 20 metrov
  • Ochranné zariadenie proti častiam pod napätím
  • Testovanie viacžilových káblov s adaptérom AutoISO-5000
  • Funkcia digitálneho filtra v testovacích prostrediach s veľkými poruchami
  • Meranie AC / DC 0 ... 750V
  • Zobrazenie grafov počas d. meranie
  • adaptér
  • Meranie kapacity
  • Meranie teploty
  • Bluetooth
  • 5,6 "LCD displej
  • Integrovaná rýchlonabíjačka

Dodatočné informácie:

Naša služba pre vás:

Technické parametre

  • Rozsah izolačného odporu 0 ... 999 kΩ: rozlíšenie: 1 kΩ, presnosť: ± (3% ohm + 10 číslic); Rozsah izolačného odporu 1,00 ... 9,99 MΩ: rozlíšenie: 0,01 MΩ, presnosť: ± (3% o.r. + 10 číslic); Rozsah izolačného odporu 10,0 ... 99,9 MΩ: rozlíšenie: 0,1 MΩ, presnosť: ± (3% o.r. + 10 číslic); Rozsah izolačného odporu 100 ... 999 MΩ: rozlíšenie: 1 MΩ, presnosť: ± (3% o.r. + 10 číslic); Rozsah izolačného odporu 1,00 ... 9,99 GΩ: rozlíšenie: 0,01 GΩ, presnosť: ± (3% o.r. + 10 číslic); Rozsah izolačného odporu 10,0 ... 99,9 GΩ: rozlíšenie: 0,1 GΩ, presnosť: ± (3% o.r. + 10 číslic); Rozsah izolačného odporu 100 ... 999 GΩ: rozlíšenie: 1 GΩ, presnosť: ± (3,5% o.r. + 10 číslic); Rozsah izolačného odporu 1,00 ... 9,99 TΩ: Rozlíšenie: 0,01 TΩ, presnosť: ± (7,5% o.r. + 10 číslic); Rozsah izolačného odporu 10 ... 40 TΩ: rozlíšenie: 0,1 TΩ, presnosť: ± (12,5% o.r. + 10 číslic); Rozsah izolačného napätia 50 V: 200 GΩ (prispôsobenie AutoISO-5000: 20 GΩ); Rozsah izolačného napätia 100 V: 400 GΩ (prispôsobenie AutoISO-5000: 40 GΩ); Rozsah izolačného napätia 250V: 1,00 TΩ (prispôsobenie AutoISO-5000: 100 GΩ); Rozsah izolačného napätia 500 V: 2,00 TΩ (prispôsobenie AutoISO-5000: 200 GΩ); Rozsah izolačného napätia 1 000 V: 4,00 TΩ (prispôsobenie AutoISO-5000: 400 GΩ); Rozsah izolačného napätia 2500 V: 10,00 TΩ (prispôsobenie AutoISO-5000: 400 GΩ); Rozsah izolačného napätia 5 000 V: 20,0 TΩ (prispôsobenie AutoISO-5000: 400 GΩ); Rozsah izolačného napätia 10000 V: 40 TΩ; Krokový krok Uiso 50 ... 1000 V: 10 V krok; Krokový krok Uiso 1000 ... 5000 V: 25 V krok; Krokový test Uiso 5 000 ... 10000 V: 25 V krok; Meranie rozsahu AC / DC: 0,0,29,9 V, rozlíšenie: 0,1 V, presnosť: ± (2% o.r. + 20 číslic); Merací rozsah AC / DC: 30,299,9 V, rozlíšenie: 0,1 V, presnosť: ± (2% o.r. + 6 číslic); Merací rozsah AC / DC: 300,7 750 V, rozlíšenie: 1 V, presnosť: ± (2% o.r. + 2 číslice); Frekvenčný rozsah: 45 ... 65 Hz; Meranie kontinuity prúdu: ± 200 mA; Rozsah merania spojitosti 0,00 ... 19,99 Ω: rozlíšenie: 0,01 Ω, presnosť: ± (2% ohm + 3 číslice); Rozsah merania kontinuity 20,0 ... 199,9 Ω: rozlíšenie: 0,1 Ω, presnosť: ± (2% ohm + 3 číslice); Rozsah merania kontinuity 200 ... 999 Ω: rozlíšenie: 1 Ω, presnosť: ± (4% ohm + 3 číslice); Rozsah merania kapacity 0 ... 999 nF: Rozlíšenie: 1 nF, presnosť: ± (5% o.r. + 5 číslic); Rozsah merania kapacity 1,00 ... 49,99 µF: rozlíšenie: 0,01 µF, presnosť: ± (5% o.r. + 5 číslic); Rozsah merania teploty: -40,0 ... 99,9 ° C, rozlíšenie: 1 ° C, presnosť: ± (3% o.r. + 8 číslic); Rozsah merania teploty: -40,0 ... 211 ° F, rozlíšenie: 1 ° F, presnosť: ± (3% o.r. + 16 číslic)
Kategória výrobku

tester izolácií

Skúšobné napätie

50 V

100 V

250 V

500 V

1000 V

2500 V

5000 V

10000 V

Meracie funkcie

izolačný odpor

ISO

Rozhranie

Bluetooth®

USB

Rozmer.

(d x š x v) 30 x 20 x 43 cm

Hmotnosť

9.92 kg

Displej

digitálny

Izolačný odpor (max.)

40 TΩ

Kategória merania

CAT III 1000 V

CAT IV 600 V

Šírka

20 cm

V

43 cm

Dĺžka

30 cm

Na stiahnutie

Datasheet

Datasheet 1427985 VDE tester (merač izolačného odporu) Sonel MIC-10k1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1427985 VDE tester (merač izolačného odporu) Sonel MIC-10k1

Informácie

Informácie 1427985 VDE tester (merač izolačného odporu) Sonel MIC-10k1

Popis

Nový MIC-10k1 od spoločnosti Sonel zo série testerov izolácie 10 kV, teraz s rozšírenými funkciami merania. Odpory do 40 terraohmov je možné merať pri testovacom napätí 10 kV podľa EN 61557-2. Absolútne presné výsledky merania sa dosahujú aj pri vysokofrekvenčnej interferencii. Nová funkcia vypaľovania sa teraz môže použiť aj na lokalizáciu miesta poruchy. Môžu sa vykonať všetky parametre diagnostického merania izolácie, ako sú PI, DAR, DD, krokový test (SV), kapacitné meranie, ako aj meranie Riso, RPE a teploty. Tieto meracie procesy môžu byť okamžite graficky zobrazené na displeji alebo prenesené do softvéru na analýzu PC cez Bluetooth.

Tento text bol preložený strojovo.

Prevedenie

  • Robustné pevné puzdro IP 67
  • CAT III 1000 V
  • CAT IV 600V
  • testovací kábel do 20 m
  • krokosvorky a Testovacie sondy na skenovanie
  • Teplotná sonda
  • Sieťový kábel
  • Batéria
  • USB kábel
  • Softvér Sonel Reader
  • Merania podľa EN 61557

Rozsah dodávky

  • 11 kV kábel, 3 m, (CAT IV 1000 V), s banánovými zásuvkami, modrý 11 kV kábel, 3 m, tienený, (CAT IV 1000 V), s banánovými zásuvkami, čierny 11 kV kábel, 3 m, (CAT IV 1000 V), s banánovými zásuvkami, červená
  • krokosvorka modrá 11 kV 32 A
  • krokosvorka čierna 11 kV 32 A
  • krokosvorka červená 11 kV 32 A
  • USB kábel
  • sieťový kábel 230 V
  • vak
  • kalibračný certifikát vydaný akreditovaným laboratóriom (MIC- 10k1, MIC-10s1) Kalibračný certifikát (MIC-5050, MIC-05s1).
