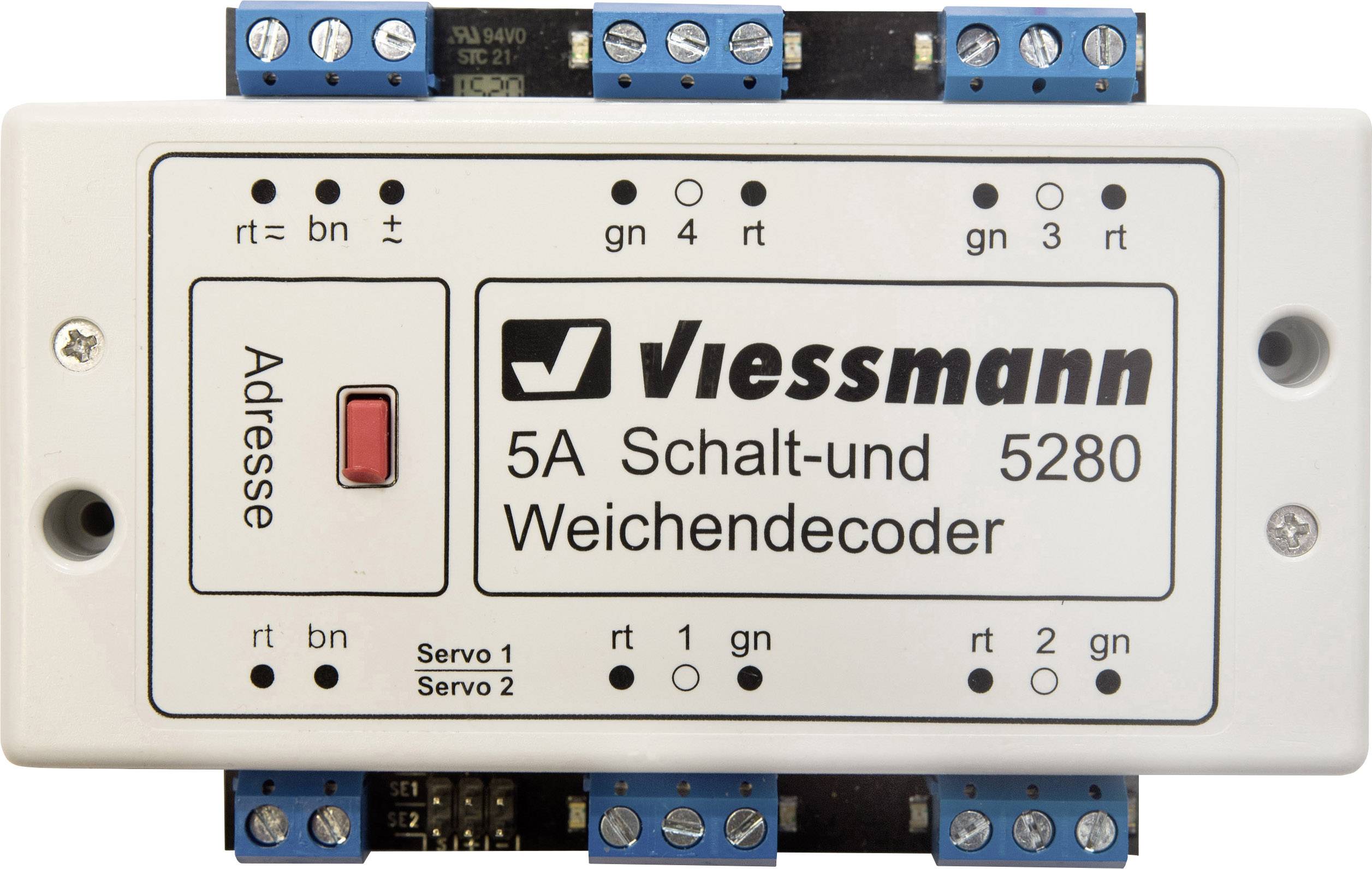

Viessmann Modelltechnik 5280 spínacie a koľajnicové dekodér modul
EAN:
Označenie výrobcu:
Objednávacie číslo:
12 Ks
Počet
Celkom (48,77 € / kus)
48,77 €
bez DPH.
Hlavné benefity
Multiprotokolový prepínač a dekódovač účasti
Technické parametre
- Kategória výrobku
spínacie a koľajnicové dekodér
- Výrobca dekodéra
Viessmann
- Digitálny formát
DCC
MM
- Prevedenie dekodéra
modul
- Nastaviteľné efekty
blikanie
stmievanie
náhodné riadenie
signály
- Počet výstupov
4 x
- Rozsah adries
1 - 1020/2040
- Prúd na spínacích výstupoch (max.)
5000 mA
- Max. prúd motora
300 mA
- Integrovaná automatika ovládanie prevádzky
áno
- Dĺžka
106 mm
- Šírka
70 mm
- Vekové kategórie
od 15 rokov
- Rozmer.
(d x š) 106 mm x 70 mm
- Číslo výrobcu
5280
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1586825 Viessmann Modelltechnik 5280 spínacie a koľajnicové dekodér modul
Popis
Dekodér je dekodér s viacerými protokolmi pre formát DCC a Märklin-Motorola. Je navrhnutý ako dekódovač výhybiek pre 4 výhybky s dvojitými cievkami a ovláda tiež 2 serva. Má 4 výstupné páry, ktoré je možné nakonfigurovať aj pre špeciálne funkcie. Môžu byť vytvorené rôzne svetelné efekty, napríklad blikanie pre osvetlenie staveniska alebo reklamu. Na výstupoch výhybiek dekodér rozpozná polohu výhybiek s deaktiváciou koncovej polohy a ohlási túto polohu späť cez RailCom.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- 4 páry výstupov výhybiek (dvojitá cievka) Výstupy je možné konfigurovať aj ako samostatné výstupy Spínané kladné napätie Napájanie buď z traťového signálu, alebo z externého zdroja pre spínanú záťaž Rôzne funkcie výstupov: impulz, nepretržitý, blikajúci výstup, stmievanie, signály, náhodné riadenie (aj pre výstupy serva) Spínací prúd do max. 5 A na výstup Dekodér celkom maximum 5 A So zásuvkou E na napájanie spínacieho prúdu samostatným transformátorom Maximálny celkový prúd dekodéra nastaviteľné LED na výstupoch signalizujú spínací povel Programovanie zapnuté programovacia stopa
- programovanie na hlavnej trati (POM)
- programovanie adries aj pomocou tlacidla
- výstupy serva je mozné konfigurovat s ohladom na cestovné rozsahy a otácky
- celkový napájací prúd pre obidve serva: 300 mA nepretržite, 450 mA krátko
- so skrutkovými svorkami.
