Name: WAGO pinová lišta (štandardná) 1735 Počet pólov 22 Raster (rozteč): 3.50 mm 713-1431/117-000 20 ks
Brand: WAGO
SKU: 538611
Availability: BackOrder

Čierny plastový konektor s viacerými kontaktmi, vhodný pre elektronické prepojenia, bočné upevňovacie body sú viditeľné.

Detratná krivka pre pružinový kontakt 713-1103. Diagram zobrazuje prúd v A v závislosti od okolitej teploty v °C s viacerými variantmi počtu pólov a menovitým prúdom.

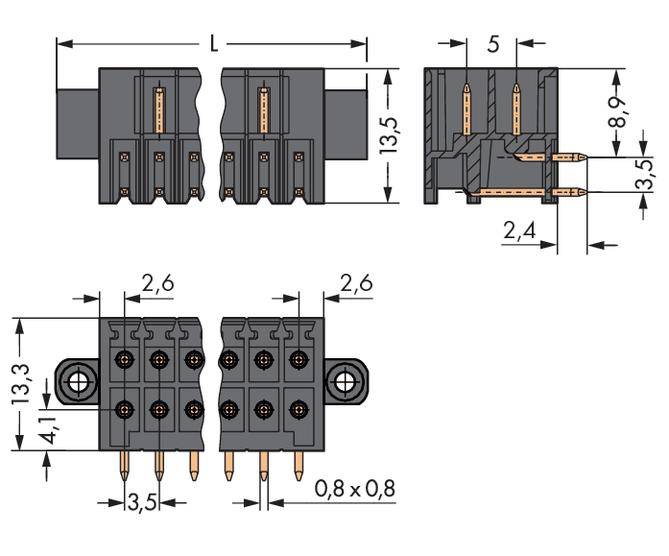

Diagram elektrického konektora s rozmermi: dĺžka, šírka a výška sú vyznačené. Rôzne pohľady zobrazujú kontakty a upevňovacie body.

1/3

Kategória výrobku

pinová lišta (štandardná)

Prevedenie

zástrčka, zahnutá

Počet riadkov

Rad

1735

Raster (rozteč)

3.50 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 30. 11.

Počet (Veľkosť balenia 20 ks)

Set(y)

Celkom (179,99 € / kus)

179,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Svorkovnica

Obsah: 20 ks
Počet riadkov: 2
Počet pólov: 22

Technické parametre

Menovité rázové napätie: 2,5 kV

Kategória výrobku: pinová lišta (štandardná)

Prevedenie: zástrčka, zahnutá

Počet riadkov: 2

Typ zapojenia konektora: wire to board

Rad: 1735

Raster (rozteč): 3.50 mm

Počet kontaktov v rade: 11

Počet pólov: 22

Šírka: 48.6 mm

Kolíkový tvar: štvorcový

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Obsah: 20 ks

Rozmer.: (d x š x v) 13.5 x 48.6 x 15.7 mm

Pripojenie: tlačené

Materiál puzdra: polyftalamid (PPA GF)

Číslo výrobcu: 713-1431/117-000

Farba: čierna

Priemyslové balenie: áno

Izolačný materiál: polyftalamid (PPA GF)

Materiál kontaktu: eletrolitická meď

Kontaktný povrch tlačovej strany: pocínované

Finálna úprava kontaktu: pocínované

Menovité napätie: 160 V

V: 15.7 mm

Dĺžka: 13.5 mm

Smer zástrčky: vodorovne k DPS

Max. teplota: +100 °C

Min. teplota: -60 °C

Typ: 713-1431/117-000

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Počet pólov

Prevedenie

Šírka

WAGO pinová lišta (štandardná) 1735 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1405 50 ks

Objednávacie číslo:538366

Doručenie: Po 30. 11.

Conrad Electronic

zástrčka, rovná

19 mm

Min.: 1

Násobky: 1

164,99 €^*

WAGO pinová lišta (štandardná) 1735 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1405/037-000 50 ks

Objednávacie číslo:538367

Doručenie: Po 30. 11.

Conrad Electronic

zástrčka, rovná

25.6 mm

Min.: 1

Násobky: 1

164,99 €^*

WAGO pinová lišta (štandardná) 1735 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1405/105-000 50 ks

Objednávacie číslo:538368

Doručenie: Po 30. 11.

Conrad Electronic

zástrčka, rovná

19 mm

Min.: 1

Násobky: 1

164,99 €^*

WAGO pinová lišta (štandardná) 1735 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1405/107-000 25 ks

Objednávacie číslo:538369

Doručenie: Po 30. 11.

Conrad Electronic

zástrčka, rovná

27.6 mm

Min.: 1

Násobky: 1

124,99 €^*

WAGO pinová lišta (štandardná) 1735 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1405/116-000 50 ks

Objednávacie číslo:538371

Doručenie: Po 30. 11.

Conrad Electronic

zástrčka, rovná

25.6 mm

Min.: 1

Násobky: 1

164,99 €^*

WAGO pinová lišta (štandardná) 1735 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1405/117-000 25 ks

Objednávacie číslo:538372

Doručenie: Po 30. 11.

Conrad Electronic

zástrčka, rovná

27.6 mm

Min.: 1

Násobky: 1

134,99 €^*

WAGO pinová lišta (štandardná) 1735 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1425 50 ks

Objednávacie číslo:538538

Doručenie: Po 30. 11.

Conrad Electronic

zástrčka, zahnutá

19 mm

Min.: 1

Násobky: 1

164,99 €^*

WAGO pinová lišta (štandardná) 1735 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1425/037-000 50 ks

Objednávacie číslo:538539

Doručenie: Po 30. 11.

Conrad Electronic

zástrčka, zahnutá

25.6 mm

Min.: 1

Násobky: 1

164,99 €^*

WAGO pinová lišta (štandardná) 1735 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1425/105-000 50 ks

Objednávacie číslo:538540

Doručenie: Po 30. 11.

Conrad Electronic

zástrčka, zahnutá

19 mm

Min.: 1

Násobky: 1

164,99 €^*

WAGO pinová lišta (štandardná) 1735 Počet pólov 10 Raster (rozteč): 3.50 mm 713-1425/107-000 25 ks

Objednávacie číslo:538541

Doručenie: Po 30. 11.

Conrad Electronic

zástrčka, zahnutá

27.6 mm

Min.: 1

Násobky: 1

124,99 €^*

Na stiahnutie

Datasheet

Datasheet 538611 WAGO pinová lišta (štandardná) 1735 Počet pólov 22 Raster (rozteč): 3.50 mm 713-1431/117-000 20 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 538611 WAGO pinová lišta (štandardná) 1735 Počet pólov 22 Raster (rozteč): 3.50 mm 713-1431/117-000 20 ks

Popis

Uhlový spájkovací kolík 0,8 x 08 mm, 11x2-pólový, so závitovými prírubami, veľkosť mriežky 3,5 mm, chránený proti chybnému spojeniu, 2 rady, čierny.
