Domov
Konektory a kábleKonektoryPriemyselné konektoryPrepojovacia technika pre snímače a aktory

WAGO upravený zástrčkový konektor pre senzory - aktory, 756-3205/140-100, piny: 12, 10.00 m, 1 ks

EAN:
Označenie výrobcu:
Objednávacie číslo:

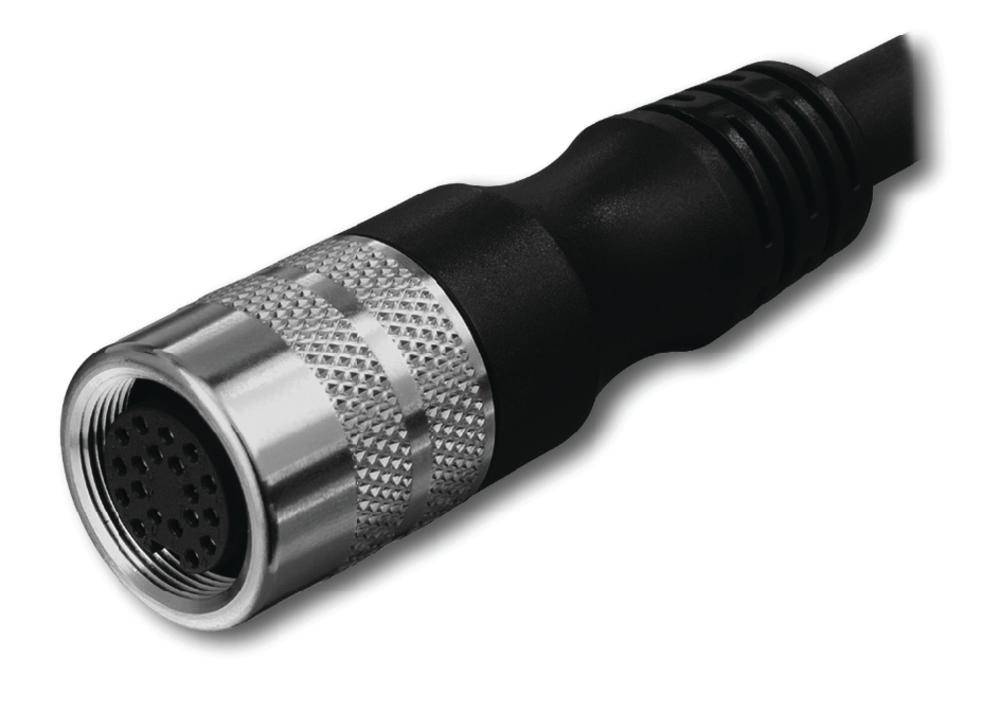

Čierny a strieborný okrúhly konektorový konektor s viacerými pinmi a vrúbkovaným kovovým krytom, vhodný pre priemyselné aplikácie.

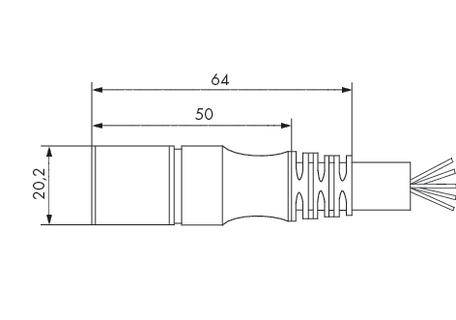

Technický výkres valcovitej súčiastky s rozmermi: dĺžka 64 mm, vnútorný úsek 50 mm, priemer 20,2 mm.
14-pólový guľatý konektor s písmenami od A po U v rôznych polohách vnútri kruhu.

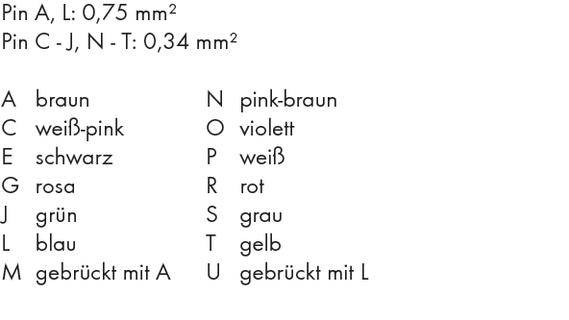

'Pin A, L: 0,75 mm²; Pin C-J, N-T: 0,34 mm². A: hnedá, C: bielo-ružová, E: čierna, G: ružová, J: zelená, L: modrá, M: prepojený s A, N: ružovo-hnedá, O: fialová, R: biela, S: červená, T: sivá, U: prepojený s L.'
1/4
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Prevedenie
zásuvka, rovná
Norma zástrčky
senzorika konektora
Strana pripojenia A
kábel, otvorený koniec
Strana pripojenia B
zásuvka M16, rovná
Datasheety: (PDF)
Doručenie: Pi 11. 12.
Počet
Celkom (329,00 € / kus)
329,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident

Technické parametre

  • Kolík A, L: 0,75 mm²
  • Kolík C - J, N - T: 0,34 mm²
Typ

756-3205/140-100

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

Norma zástrčky

senzorika konektora

Strana pripojenia A

kábel, otvorený koniec

Strana pripojenia B

zásuvka M16, rovná

Počet pólov

12

Dĺžka kábla

10.00 m

Menovité napätie

300 V

Pripojenie

kábel, otvorené konce

Typ závitu, šírka pripojenie

M23

Farba kábla

čierna

Min. teplota

-5 °C

Max. teplota

+80 °C

Typ upevnenia

skrutkovacie

Číslo výrobcu

756-3205/140-100

Obsah

1 ks

Ø kábla

8,90 mm

Na stiahnutie

Datasheet

Datasheet 546276 WAGO upravený zástrčkový konektor pre senzory - aktory, 756-3205/140-100, piny: 12, 10.00 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 546276 WAGO upravený zástrčkový konektor pre senzory - aktory, 756-3205/140-100, piny: 12, 10.00 m, 1 ks

Popis

Na pripojenie skriniek senzorov / aktorov M8, 14-pólová zásuvka M16, axiálna, otvorený koniec, 10 m.

Tento text bol preložený strojovo.

Prepojovacia technika pre snímače a aktory - čo presne hľadáte?
