WAGO upravený zástrčkový konektor pre senzory - aktory, 756-5509/040-010, piny: 4, 1.00 m, 10 ks

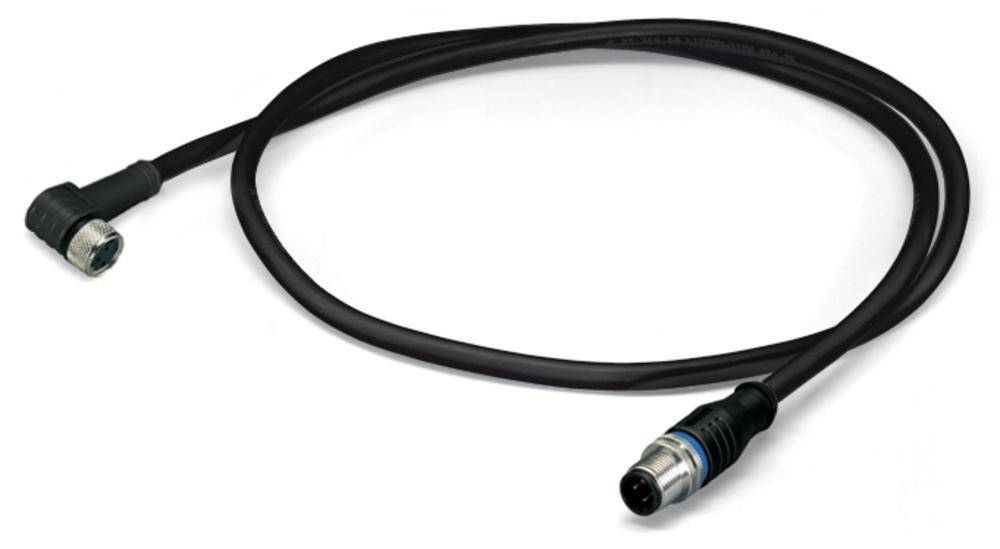

Čierny kábel s dvoma konektormi na koncoch, ktorý sa používa na prenos dát alebo elektrickej energie.
Dva okrúhle konektory: vľavo 'M8-zásuvka' s číslovanými pinmi 3, 4, 2, 1 v smere hodinových ručičiek; vpravo 'M12-zástrčka' s pinmi 4, 3, 1, 2 v smere hodinových ručičiek.

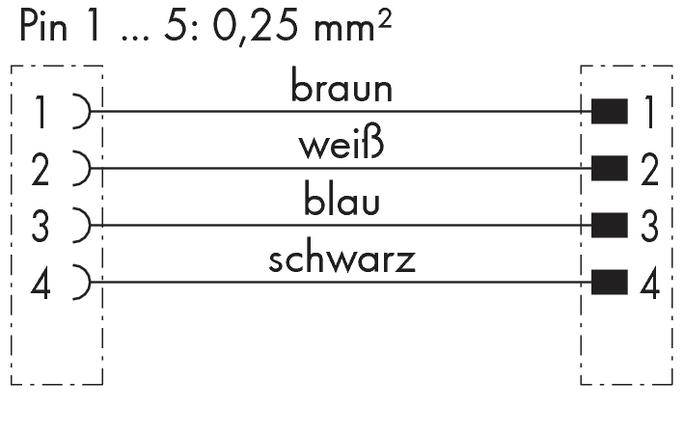

Pin 1 až 5: 0,25 mm² zobrazuje prepojenia: Pin 1 hnedý, Pin 2 biely, Pin 3 modrý, Pin 4 čierny. Diagram zapojenia.

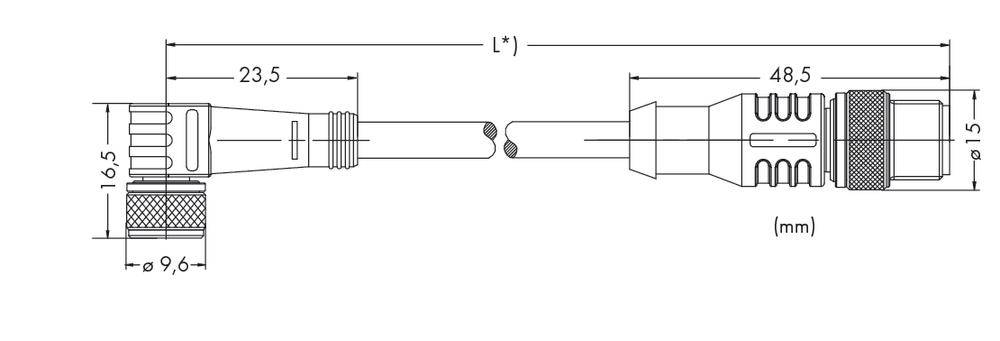

Technický výkres konektora: Celková dĺžka L, rozmery uvedené v mm. Hlavné časti a rozmery zreteľne vyznačené.
1/4
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Prevedenie
zástrčka, rovná
zásuvka, zahnutá
Norma zástrčky
senzorika konektora
Strana pripojenia A
zásuvka M8, zahnutá
Strana pripojenia B
zásuvka M8, zahnutá
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Št 10. 12.
Počet (Veľkosť balenia 10 ks)
Celkom (459,00 € / kus)
459,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

Kábel snímača / akčného člena

  • 756-5509 / 040-010
  • Priemyselné balenie s 10 kusmi

Technické parametre

Typ

756-5509/040-010

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

zásuvka, zahnutá

Norma zástrčky

senzorika konektora

Strana pripojenia A

zásuvka M8, zahnutá

Strana pripojenia B

zásuvka M8, zahnutá

Počet pólov

4

Dĺžka kábla

1.00 m

Materiál plášťa

PUR

Menovité napätie

250 V

Menovitý prúd

4 A

Menovitý prúd - filter

4 A

Prierez vodiča (káble senzor-aktor)

0.34 mm²

Typ závitu, šírka pripojenie

M8

Farba kábla

čierna

IP67

Vlastnosti

možno použiť pre vlečenie

Min. teplota

+90 °C

Max. teplota

-50 °C

Typ upevnenia

skrutkovacie

Číslo výrobcu

756-5509/040-010

Priemyslové balenie

áno

Obsah

10 ks

Ø kábla

4.7 mm

Na stiahnutie

Datasheet

Datasheet 546546 WAGO upravený zástrčkový konektor pre senzory - aktory, 756-5509/040-010, piny: 4, 1.00 m, 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 546546 WAGO upravený zástrčkový konektor pre senzory - aktory, 756-5509/040-010, piny: 4, 1.00 m, 10 ks

Popis

Predmontované na oboch stranách, 4-kolíková zásuvka M8, uhlová, zástrčka M12, axiálna, 1 m.

Tento text bol preložený strojovo.
