Name: Walther Werke R2Charger Nabíjačka typ 2, 16 A, 22 kW, výstupů 2, 98100610
Brand: Walther Werke
SKU: 2899467
Availability: BackOrder

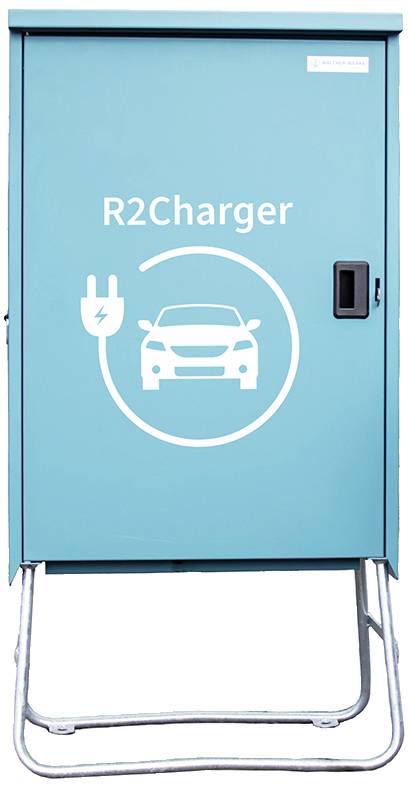

Zelený nabíjací box s nápisom 'R2Charger' a symbolom pre nabíjanie elektrických vozidiel.

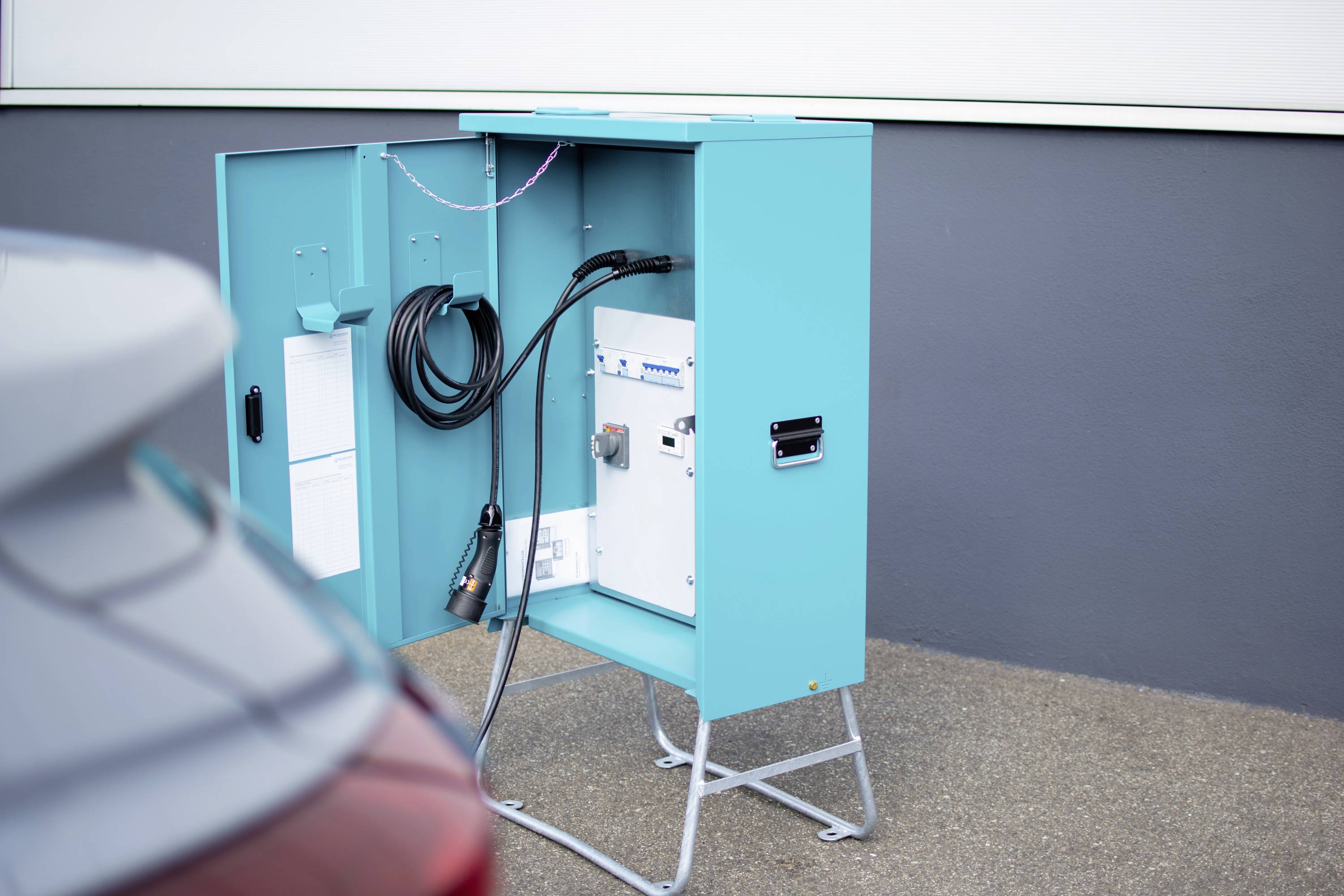

Otvorená tyrkysová krabica s káblami a elektronikou, pravdepodobne nabíjacia stanica, stojí na sivej podlahe vedľa vozidla.

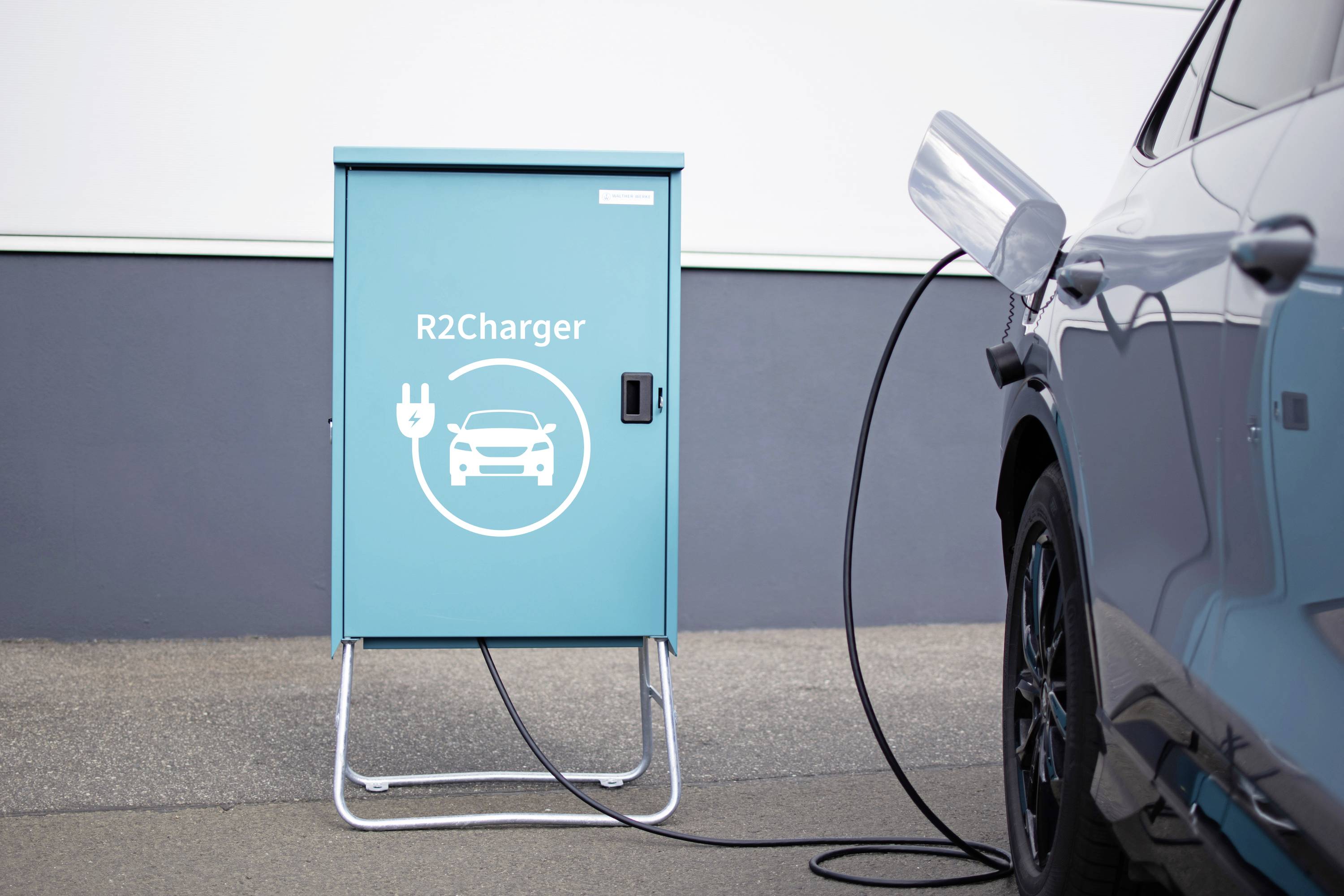

Elektrické auto je pripojené k nabíjacej stanici s názvom 'R2Charger' prostredníctvom nabíjacieho kábla. Lokalita je mestská.

1/3

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (4 405,00 € / kus)

4 405,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

R2Charger s 2 nabíjacími spojkami 11kW

Pripojená záťaž: 44kVA
Pevne pripojené nabíjacie vedenie so spojkou typu 2
1 MID počítadlo priame meranie 63A
Tento text bol preložený strojovo.

Technické parametre

Materiál: oceľový plech

Kategória výrobku: Nabíjačka

Nabíjací zástrčka: typ 2

Nabíjací prúd: 16 A

Počet konektorov: 2

Nabíjací výkon: 22 kW

Menovité napätie: 230 V
400 V

Dĺžka kábla: 5 m

: IP44

Farba: tyrkysovo modrá

Šírka: 669 mm

V: 1297 mm

Hĺbka: 360 mm

Hmotnosť: 60.4 kg

Menovitý prúd: 63 A

Max. teplota: 40 °C

Min. teplota: -25 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2899467 Walther Werke R2Charger Nabíjačka typ 2, 16 A, 22 kW, výstupů 2, 98100610

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2899467 Walther Werke R2Charger Nabíjačka typ 2, 16 A, 22 kW, výstupů 2, 98100610

Prevedenie

Pripojené zaťaženie: 44kVA
Kryt (H08) vyrobený z elektrolyticky pozinkovaného oceľového plechu
s plastovým povlakom bez ťažkých kovov
Farba: RAL 5018 - tyrkysová modrá
s jednými dverami, pružinovou západkou pre visiaci zámok a zapustenou rukoväťou
so zdvíhacími okami a bočnými rukoväťami
vrátane žiarovo pozinkovaného základného rámu s očkami pre kolíky
Stupeň krytia: IP 44
Približná veľkosť: 974 x 669 x 360 mm / HWD
+ Výška základne cca: 323 mm
Pripojenie:
1 istič 3P 63A
s termo-magnetickou spúšťou
so svorkovnicami do 2 x 5 x 50 qmm
pre prívodné vedenie a káblovú slučku
1 MID počítadlo priame meranie 63A
Odchod / hedging:
2 nabíjacie body 11kW
každý s 1 ističom RCD 4P 40A/30mA -A-
a 1 miniatúrny istič (MCB) 3P 16A -C-
Nabíjací bod pozostáva z:
Pevne pripojené nabíjacie vedenie so spojkou typu 2
Nabíjací výkon nastaviteľný: 6A - 16A
štandardizovaný konektor typu 2 podľa IEC 62196-2
Integrovaná detekcia jednosmerného zvyškového prúdu: 6mA

Rozsah dodávky

Nabíjačka R2 so stojanom
návod.

Rady

Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Prevedenie

Pripojené zaťaženie: 44kVA
Kryt (H08) vyrobený z elektrolyticky pozinkovaného oceľového plechu
s plastovým povlakom bez ťažkých kovov
Farba: RAL 5018 - tyrkysová modrá
s jednými dverami, pružinovou západkou pre visiaci zámok a zapustenou rukoväťou
so zdvíhacími okami a bočnými rukoväťami
vrátane žiarovo pozinkovaného základného rámu s očkami pre kolíky
Stupeň krytia: IP 44
Približná veľkosť: 974 x 669 x 360 mm / HWD
+ Výška základne cca: 323 mm
Pripojenie:
1 istič 3P 63A
s termo-magnetickou spúšťou
so svorkovnicami do 2 x 5 x 50 qmm
pre prívodné vedenie a káblovú slučku
1 MID počítadlo priame meranie 63A
Odchod / hedging:
2 nabíjacie body 11kW
každý s 1 ističom RCD 4P 40A/30mA -A-
a 1 miniatúrny istič (MCB) 3P 16A -C-
Nabíjací bod pozostáva z:
Pevne pripojené nabíjacie vedenie so spojkou typu 2
Nabíjací výkon nastaviteľný: 6A - 16A
štandardizovaný konektor typu 2 podľa IEC 62196-2
Integrovaná detekcia jednosmerného zvyškového prúdu: 6mA

Rozsah dodávky

Nabíjačka R2 so stojanom
návod.
