Name: Walther Werke smartEVO duo connect+ nabíjacia stanica Wallbox typ 2, Mode 3, 32 A, 22 kW, výstupů 2, RFID, 98603314E
Brand: Walther Werke
SKU: 2898827
Availability: BackOrder

Platform for Everything Technical
Rýchle doručenie
Garantované vrátenie tovaru
Odborný predajca už od roku 1923

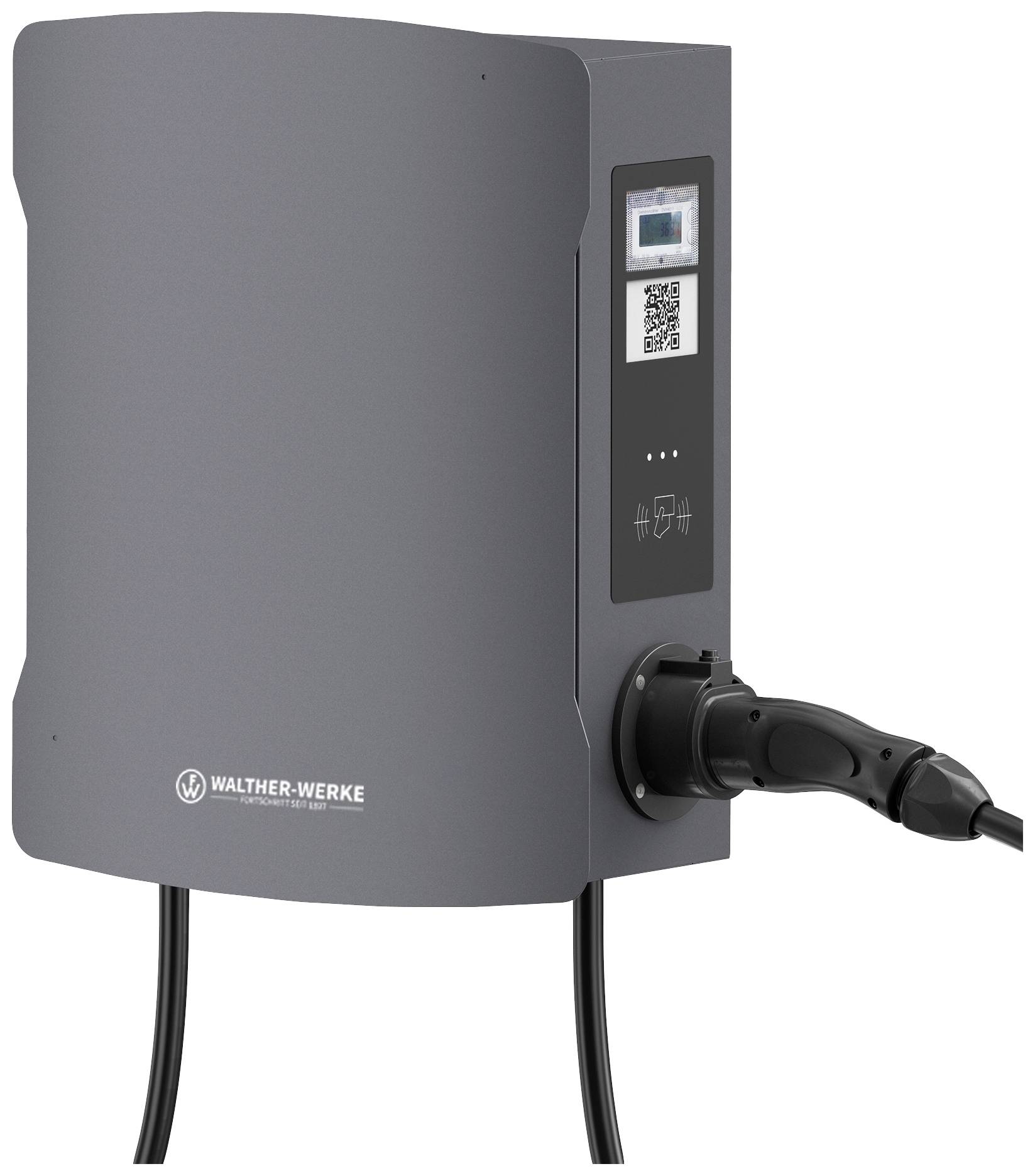

Sivá nabíjacia stanica pre elektromobily od spoločnosti Walther-Werke s pripojeným nabíjacím káblom. Malý displej a QR kód na prednej strane.

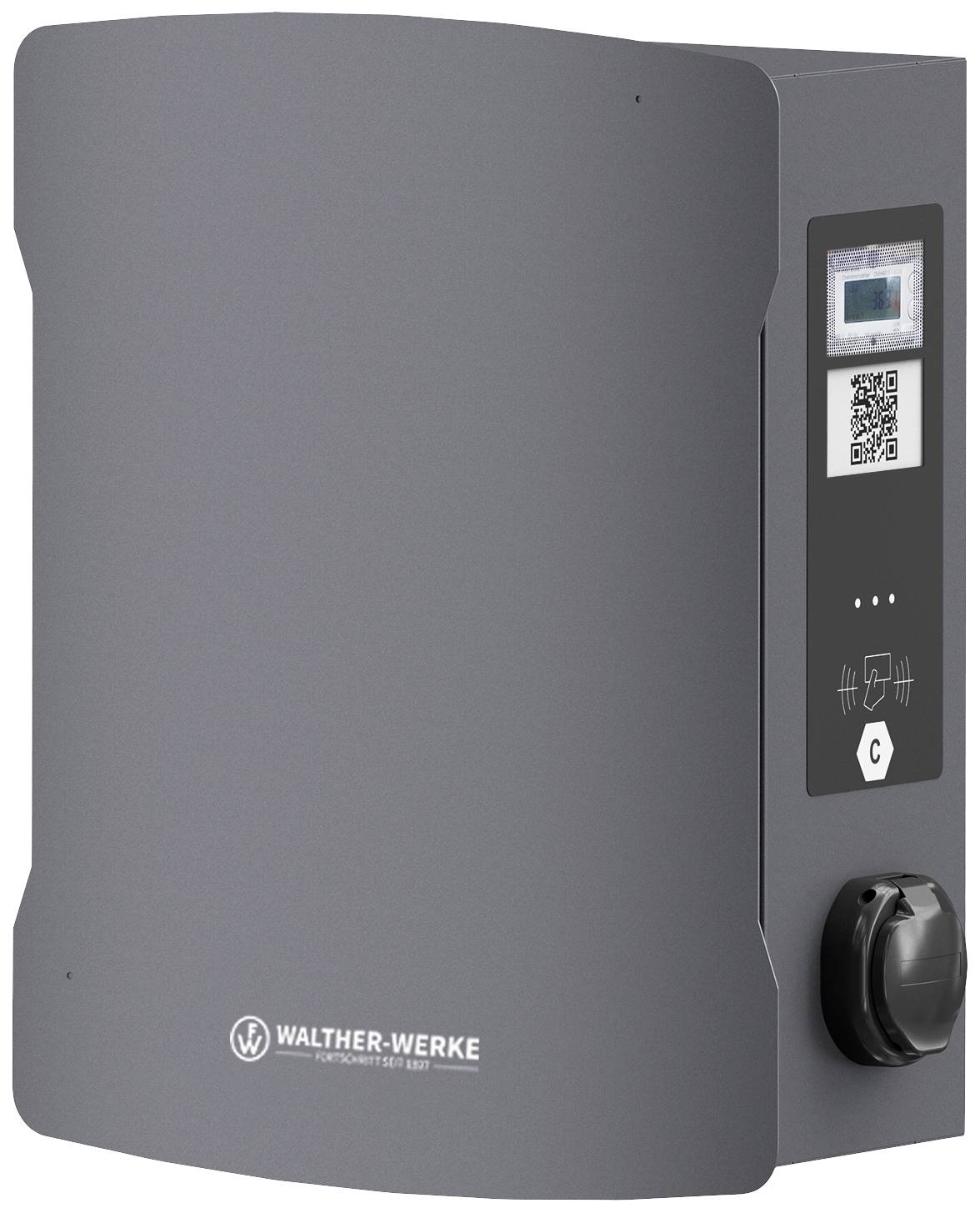

Obrázok zobrazuje čiernu nabíjaciu stanicu (wallbox) od spoločnosti Walther-Werke s QR kódom a displejom na pravej strane.

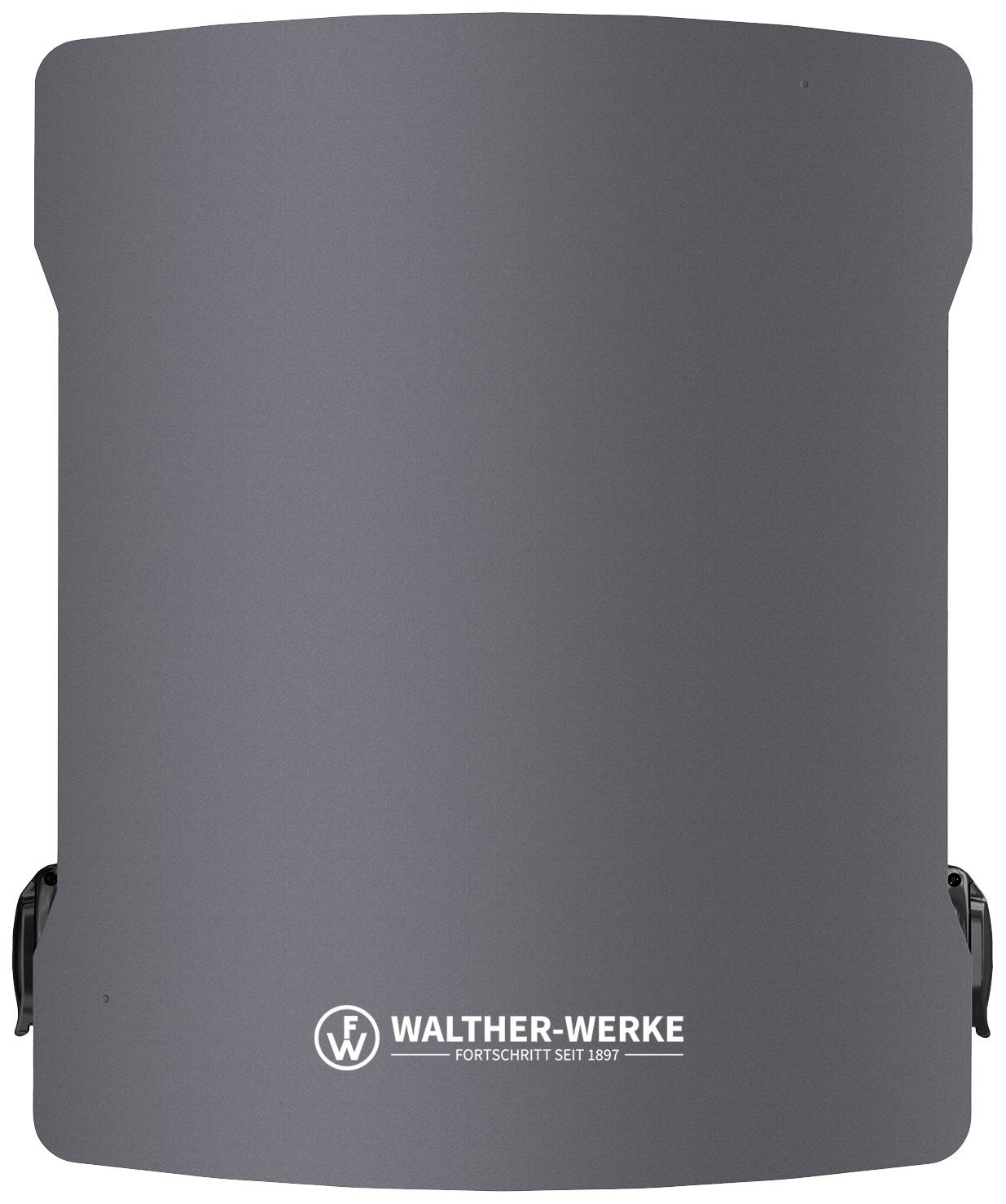

Šedý, zakrivený kryt elektrického rozvodného boxu značky Walther-Werke, s logom a nápisom 'Pokrok od roku 1897'.

1/3

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 9. 11.

Počet

Celkom (4 635,00 € / kus)

4 635,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Wallbox smartEVO duo connect+ s 2 nabíjacími konektormi

V súlade so zákonom o kalibrácii
4G modem
PLC ISO 15118 a EEBUS
Nabíjanie podľa režimu 3 podľa IEC 61851
2x nabíjacia spojka typu 2 (režim 3)
Dĺžka kábla 6m - trvalo pripojený
Kapacita nabíjania na jeden nabíjací bod až 22 kW
Tento text bol preložený strojovo.

Technické parametre

Kategória výrobku: nabíjacia stanica Wallbox

Autorizácia: RFID

Nabíjací zástrčka: typ 2

Režim nabíjania: Mode 3

Nabíjací prúd: 32 A

Počet konektorov: 2

Nabíjací výkon: 22 kW

Počet fáz: 3 fázy

Menovité napätie: 230 V
400 V

Dĺžka kábla: 6 m

: IP54

Farba: Železná sľuda (hodvábny mat)

Šírka: 430 mm

V: 490 mm

Hĺbka: 176 mm

Menovitý prúd: 32 A

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2898827 Walther Werke smartEVO duo connect+ nabíjacia stanica Wallbox typ 2, Mode 3, 32 A, 22 kW, výstupů 2, RFID, 98603314E

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2898827 Walther Werke smartEVO duo connect+ nabíjacia stanica Wallbox typ 2, Mode 3, 32 A, 22 kW, výstupů 2, RFID, 98603314E

Prevedenie

3 stavové LED diódy na bočnom paneli pre zobrazenie aktuálneho stavu nabíjacieho bodu
Autentifikácia cez bočný panel RFID
Viditeľný elektromer (certifikovaný MID) pre každý nabíjací bod Zobrazenie údajov o spotrebe v súlade s kalibráciou a zobrazenie verejného kľúča ako QR kód a čistý text
Powerline Communication (PLC) podľa ISO 15118 umožňuje Plug & Charge a obojsmernú komunikáciu s vozidlom.
Pripojenie k systémom energetického manažmentu cez Modbus TCP alebo EEBUS
Pripojenie k IPD kontrole a IPD manažérovi, ako aj ku komunikačnému protokolu SMA (SEMP)
Integrovaný webový server
Aktualizujte verziu firmvéru a diaľkové ovládanie/údržbu.
Ethernetové rozhranie vrátane AMJ modulu pre pripojenie k pevne inštalovanému dátovému káblu
Možnosť inteligentnej siete cez OCPP 1.6 (JSON)
Integrovaný 4G modem (microsim) na pripojenie k backendovým a roamingovým platformám od rôznych poskytovateľov (napr. IPD connect).
Lokálne dynamické riadenie záťaže (DLM) vrátane detekcie nevyváženej záťaže (fázovo presné riadenie) pre efektívne využitie dostupnej nabíjacej kapacity s až 250 nabíjacími bodmi
Na jeden nabíjací bod:
Permanentný monitoring PE
6mA DC monitorovanie poruchového prúdu a FI typ A
Monitorovanie spojenia stykačov (detekcia zvárania)
Integrované 2-stupňové monitorovanie teploty.
Robustný kryt odolný voči poveternostným vplyvom
Pozinkované puzdro z oceľového plechu s práškovým nástrekom v sivej sľudovej farbe (DB703)
Uzamykateľné dvere v elegantnom dizajne
max pripojenie prívodného vedenia s NYY-J 2x5x10mm²
Priame pripojenie na prúdový chránič

Rozsah dodávky

2 RFID karty Mifare-Desfire EV1
1 kľúč
1x držiak na stenu
1x modul AMJ
Upevňovacie skrutky
vŕtacia šablóna
Stručný návod.

Rady

Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
