Weidmüller 1023250000 konektorová vložka, zásuvka RockStar® HDC 4 + 8 + PE skrutkovací 1 ks

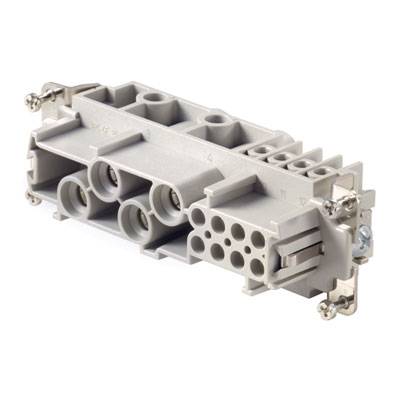

Sivý elektrický konektor s viacerými pripojovacími možnosťami a upevňovacími skrutkami na stranách.
Kategória výrobku
konektorová vložka, zásuvka
Pripojenie
skrutkovací
Rad
RockStar® HDC
Vlastnosti
sa zliatinou medi
Počet kontaktov
4 + 8 + PE
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Pi 6. 11.
5 Ks
Počet
Celkom (39,99 € / kus)
39,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Už len 5 Ks skladom!
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

Vložka do zásuvky

  • HDC S4 / 8 FS

Technické parametre

  • Čistá hmotnosť: 142 g
  • Limitná teplota: -40 ° C ... 125 °C
  • Izolačný odpor: 1010 Ω
  • Stupeň znečistenia: 3
  • Šírka: 34 mm
  • výška 46,2 mm
  • Hĺbka: 111 mm
  • Výška zásuvky: 46,2 mm
  • Dĺžka základne: 111 mm
  • Veľkosť: 8
  • Séria: MixMate
  • Menovité napätie (DIN EN 61984): 400 V
  • Menovité napätie podľa UL / CSA: 600 V AC / DC
  • Menovité impulzné napätie (DIN EN 61984): 6 kV
  • Menovitý prúd (DIN EN 61984): 80 A
  • Trieda horľavosti podľa UL 94: V-0
  • Objemový odpor: ≤ 1 mΩ
  • Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
  • Skupina izolačných materiálov: IIIa
  • Párovacie cykly Ag: ≥ 500
  • Typ pripojenia PE: skrutkové spojenie
  • Prierez vodičov AWG (PE), max.: AWG 6
  • Prierez vodičov AWG (PE), min.: AWG 20
  • Odizolovacia dĺžka menovitého spojenia: 15 mm
  • Dĺžka odizolovania Pripojenie PE: 13 mm
  • Uťahovací moment max. Pripojenie PE: 2,5 Nm
  • Uťahovací moment min. Pripojenie PE: 2 Nm
  • Upevňovacia skrutka: M 5
  • Krížové zahĺbenie čepele: Gr. PH2
  • Slot pre veľkosť čepele (pripojenie PE): SD 1,2 x 6,5
  • Povrch: striebro pasivovaný
  • Materiál: zliatina medi
  • Slot pre veľkosť čepele (skrutkové spojenie): SD 0,8 x 4,0
  • Počet napájacích kontaktov: 4
Kategória výrobku

konektorová vložka, zásuvka

Rad

RockStar® HDC

Vlastnosti

sa zliatinou medi

Pripojenie

skrutkovací

Počet kontaktov

4 + 8 + PE

Prierez vodiča (max.)

16 mm²

Pólov

4

8

Prierez vodiča (min.)

1.5 mm²

Prierez vodiča - výkonový kontakt (max.)

16 mm²

Prierez vodiča - výkonový kontakt (min.)

1.5 mm²

Prierez vodiča - riadiaca kontakt (max.)

2.5 mm²

Prierez vodiča - riadiaca kontakt (min.)

0.5 mm²

Obsah

1 ks

Počet pólov

áno

34

46.2 mm

111 mm

400 V

12

Bus

-40-125 °C

V0

6 kV

Screw connection

Silver

3

0.5-16 mm²

0.5-16 mm²

0.5-16 mm²

1.5-16 mm²

ÁNO

Other copper alloys

80 A

Thermoplastic

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 195791 Weidmüller 1023250000 konektorová vložka, zásuvka RockStar® HDC 4 + 8 + PE skrutkovací 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 195791 Weidmüller 1023250000 konektorová vložka, zásuvka RockStar® HDC 4 + 8 + PE skrutkovací 1 ks

Popis

Vložka do zásuvky. Vložka HDC, zásuvka, 400 V, 80 A, počet pólov: 12, skrutkové spojenie, veľkosť: 8. Séria MixMate sa vyznačuje tým, že konektor umožňuje súčasný prenos vysokých menovitých prúdov a napätí, ako aj signálov. Úroveň pripojenia vodiča je navrhnutá ako skrutkový prvok. Všetky skrutkové spojovacie prvky sú vybavené pružinou na ochranu drôtu. Skrutkové spojenie.

Tento text bol preložený strojovo.
