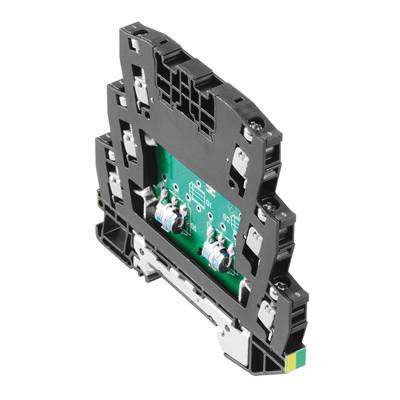

Weidmüller 1064690000 VSSC6 GDT 110VAC/DC10KA zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná sk
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Spôsob pripojenia: skrutkové pripojenie
- Uťahovací moment, max .: 0,8 Nm
- Uťahovací moment, min .: 0,5 Nm
- Vyhotovenie: svorka
- Odpor kontaktu:<0,1 Ω
- Vstupné napätie, max. Ui: 195 pred Kr
- Vstupný prúd, max. II: 12 A.
- Maximálne trvalé napätie, Uc (AC): 138 V
- Maximálne trvalé napätie, Uc (DC): 195 V
- Upínacia plocha, max .: 4 mm²
- Upínacia plocha, min .: 0,5 mm²
- Skladovacia teplota: -40 ° C až 80 ° C
- Prierez vodiča, masívny, max .: 6 mm²
- Prierez vodiča, viacžilový, max .: 4 mm²
- Nominálny prúd IN: 12 A.
- Čistá hmotnosť: 44,2 g
- Optický funkčný displej: Nie.
- Počet pólov: 1
- Stupeň ochrany UP (typ.): ≤ 1200 V
- Odpor prepäťového prúdu C2: 2,5 kA 8/20 us 5 kV 1,2 / 50 us
- Odpor nárazového prúdu C3: 50 A 10/1000 μs
- Odpor nárazového prúdu D1: 1 kA 10/350 μs
- DIN lišta: TS 35
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Kategória výrobku
zvodič pre prepäťovú ochranu
- Přepětová ochrana pre
rozvodná skriňa
- Únikový prúd
2.5 kA
- Menovité napätie
110 V/AC
156 V/DC
- Prevádzková teplota
-40 °C až +70 °C
IP20
- Číslo výrobcu
1064690000
- Farba
čierna
- Rozmer.
(š x v x h) 6.2 x 88.5 x 81 mm
- Šírka
6.2 mm
- V
88.5 mm
- Hĺbka
81 mm
- Obsah
10 ks
- Hmotnosť
44.2 g
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 283221 Weidmüller 1064690000 VSSC6 GDT 110VAC/DC10KA zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná sk
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 283221 Weidmüller 1064690000 VSSC6 GDT 110VAC/DC10KA zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná sk
Popis
Ochrana proti prepätiu. Zmerajte, prevádzkujte, regulujte. Ochrana proti prepätiu s jednotlivými komponentmi. S poistkou plynu v prevedení terminálu. V konštrukcii terminálu sa používajú plynové vodivé iskry (GDT). Sú schválené pre maximálne jednosmerné napätie, ktoré je vytlačené na komponente. Akékoľvek napätie, ktoré je vyššie ako uvedené, je bezpečne odvodené za približne 10 - 100 µs. Zvodiče plynu sa používajú na väčšie výstupy.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
