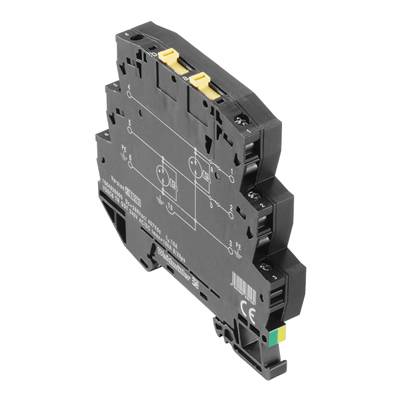

Weidmüller 1064920000 VSSC6TRGDT240VAC/DC10KA zvodič pre prepäťovú ochranu sada 5 ks Přepětová ochrana pre: rozvodná skr
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Spôsob pripojenia: skrutkové pripojenie
- Uťahovací moment, max .: 0,8 Nm
- Uťahovací moment, min .: 0,5 Nm
- Vyhotovenie: svorka
- Odpor kontaktu:<0,1 Ω
- Vstupné napätie, max. Ui: 407 V
- Vstupný prúd, max. II: 12 A.
- Maximálne trvalé napätie, Uc (AC): 288 V
- Maximálne trvalé napätie, Uc (DC): 407 V
- Upínacia plocha, max .: 4 mm²
- Upínacia plocha, min .: 0,5 mm²
- Skladovacia teplota: -40 ° C až 80 ° C
- Prierez vodiča, masívny, max .: 6 mm²
- Prierez vodiča, viacžilový, max .: 4 mm²
- Nominálny prúd IN: 12 A.
- Čistá hmotnosť: 58,8 g
- Optický funkčný displej: Nie.
- Počet pólov: 1
- Stupeň ochrany UP (typ.): ≤ 1900 V
- Odpor prepäťového prúdu C2: 2,5 kA 8/20 us 5 kV 1,2 / 50 us
- Odpor nárazového prúdu C3: 50 A 10/1000 μs
- Odpor nárazového prúdu D1: 1 kA 10/350 μs
- DIN lišta: TS 35
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Kategória výrobku
zvodič pre prepäťovú ochranu
- Přepětová ochrana pre
rozvodná skriňa
- Únikový prúd
2.5 kA
- Menovité napätie
240 V/AC
339 V/DC
- Prevádzková teplota
-40 ° C až +80 °C
IP20
- Číslo výrobcu
1064920000
- Farba
čierna
- Rozmer.
(š x v x h) 12.4 x 88.5 x 81 mm
- Šírka
12.4 mm
- V
88.5 mm
- Hĺbka
81 mm
- Obsah
5 ks
- Hmotnosť
52.2 g
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 283243 Weidmüller 1064920000 VSSC6TRGDT240VAC/DC10KA zvodič pre prepäťovú ochranu sada 5 ks Přepětová ochrana pre: rozvodná skr
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 283243 Weidmüller 1064920000 VSSC6TRGDT240VAC/DC10KA zvodič pre prepäťovú ochranu sada 5 ks Přepětová ochrana pre: rozvodná skr
Popis
Ochrana proti prepätiu. Zmerajte, prevádzkujte, regulujte. Ochrana proti prepätiu s jednotlivými komponentmi. S poistkou plynu v prevedení terminálu. V konštrukcii terminálu sa používajú plynové vodivé iskry (GDT). Sú schválené pre maximálne jednosmerné napätie, ktoré je vytlačené na komponente. Akékoľvek napätie, ktoré je vyššie ako uvedené, je bezpečne odvodené za približne 10 - 100 µs. Zvodiče plynu sa používajú na väčšie výstupy.
