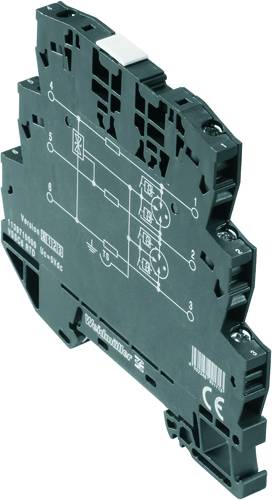

Weidmüller 1139710000 VSSC6 RTD zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná skriňa 2.5 kA 10
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Spôsob pripojenia: skrutkové pripojenie
- Uťahovací moment, max .: 0,8 Nm
- Uťahovací moment, min .: 0,5 Nm
- Vyhotovenie: svorka
- Objemový odpor: 1,8 Ω 10%
- Strata vkladania: 117,08 MHz
- Vstupné napätie, max. Ui: 5 V
- Vstupný prúd, max. II: 300 mA
- Maximálne trvalé napätie, Uc (DC): 5 V
- Upínacia plocha, max .: 4 mm²
- Upínacia plocha, min .: 0,5 mm²
- Skladovacia teplota: -40 ° C až 80 ° C
- Prierez vodiča, masívny, max .: 6 mm²
- Prierez vodiča, viacžilový, max .: 4 mm²
- Nominálny prúd IN: 300 mA
- Čistá hmotnosť: 43,8 g
- Optický funkčný displej: Nie.
- Počet pólov: 1
- Stupeň ochrany UP (typ.): 150 V
- Odpor prepäťového prúdu C2: 2,5 kA 8/20 us 5 kV 1,2 / 50 us
- Odpor nárazového prúdu C3: 10 A 10/1000 µs
- Odpor nárazového prúdu D1: 0,5 kA 10/350 μs
- DIN lišta: TS 35
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Kategória výrobku
zvodič pre prepäťovú ochranu
- Přepětová ochrana pre
rozvodná skriňa
- Únikový prúd
2.5 kA
- Menovité napätie
1 V/DC
- Prevádzková teplota
-40 °C až +70 °C
IP20
- Číslo výrobcu
1139710000
- Farba
čierna
- Rozmer.
(š x v x h) 6.2 x 88.5 x 81 mm
- Šírka
6.2 mm
- V
88.5 mm
- Hĺbka
81 mm
- Obsah
10 ks
- Hmotnosť
37.8 g
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 307188 Weidmüller 1139710000 VSSC6 RTD zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná skriňa 2.5 kA 10
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 307188 Weidmüller 1139710000 VSSC6 RTD zvodič pre prepäťovú ochranu sada 10 ks Přepětová ochrana pre: rozvodná skriňa 2.5 kA 10
Popis
Ochrana proti prepätiu. Zmerajte, prevádzkujte, regulujte. Citlivé vstupy signálu sa môžu poškodiť alebo zničiť prípadným spojením prepätia na káblových trasách. Je dôležité chrániť zariadenia MSR v ich bezprostrednom okolí. S komplexným sortimentom pre oblasť MCR ponúka Weidmüller výrobky v dvojdielnom, zásuvnom prevedení alebo vo formáte svorkovnice s pripojovacími typmi ťahovej pružiny a skrutky. Tieto výrobky sú určené pre binárne aj analógové signály. Weidmüller taktiež ponúka vzory s integrovanými komponentmi, ako sú lapače plynu alebo varistory. VARITECTOR predstavuje všestrannú a premenlivú ochranu proti prepätiu od spoločnosti Weidmüller, ktorá bola testovaná podľa produktovej normy IEC61643-21. Séria Varitector sa môže používať v aplikáciách podľa IEC 61643-22 / VDE 0845-3 v triedach C1, C2, C3 a D1. V rodinách výrobkov VARITECTOR SPC a SSC, ako aj v MCZ OVP sú optimálne kombinované elektrické a mechanické vlastnosti. Veľkosť a jednoduchosť použitia majú rozhodujúcu úlohu. Prepäťová ochrana je vhodná na inštaláciu do najmenších priestorov v procesnej, priemyselnej a priemyselnej automatizácii.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
