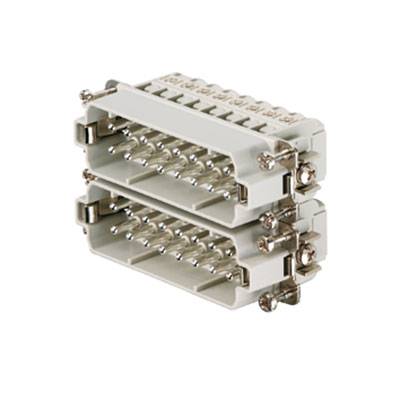

Weidmüller 1650880000 vložka pinového konektora RockStar® HDC HA 16 + PE skrutkovací 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka pinového konektora
Pripojenie
skrutkovací
Rad
RockStar® HDC HA
Vlastnosti
sa zliatinou medi
Počet kontaktov
16 + PE
Datasheety: (PDF)
5 Ks
Zobraziť alternatívy
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
14,63 €
3
6% = 0,81 €
13,82 €
5
8% = 1,13 €
13,50 €
10
9% = 1,35 €
13,28 €
25
11% = 1,60 €
13,03 €
50
13% = 1,87 €
12,76 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (14,63 € / kus)
€
Už len 5 Ks skladom!
Hlavné benefity
Vložka do kolíka
- HDC HA 16 MS 17-32
Technické parametre
- Čistá hmotnosť: 66 g
- Limitná teplota: -40 ° C ... 125 °C
- Izolačný odpor: 1010 Ω
- Stupeň znečistenia: 3
- Šírka: 23 mm
- výška 29 mm
- Hĺbka: 73 mm
- Dĺžka základne: 73 mm
- Veľkosť: 5
- Séria: HA
- Menovité napätie (DIN EN 61984): 250 V
- Menovité napätie podľa UL / CSA: 600 V AC / DC
- Menovité impulzné napätie (DIN EN 61984): 4 kV
- Menovitý prúd (DIN EN 61984): 16 A
- Trieda horľavosti podľa UL 94: V-0
- Objemový odpor: ≤ 2 mΩ
- Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
- Skupina izolačných materiálov: IIIa
- Párovacie cykly Ag: ≥ 500
- Typ pripojenia PE: skrutkové spojenie
- Prierez vodičov AWG (PE), max.: AWG 14
- Prierez vodičov AWG (PE), min.: AWG 20
- Odizolovacia dĺžka menovitého pripojenia: 9 mm
- Dĺžka odizolovania Pripojenie PE: 10 mm
- Uťahovací moment max. Pripojenie PE: 1,5 Nm
- Uťahovací moment min. Pripojenie PE: 1,2 Nm
- Upevňovacia skrutka: M 4
- Krížové zahĺbenie čepele: Gr. PH1
- Slot pre veľkosť čepele (pripojenie PE): SD 0,8 x 4,0
- Povrch: striebro pasivovaný
- Materiál: zliatina medi
- Slot pre veľkosť čepele (skrutkové spojenie): SD 0,6 x 3,5
- Výška zátky: 29 mm
- Kategória výrobku
vložka pinového konektora
- Rad
RockStar® HDC HA
- Vlastnosti
sa zliatinou medi
- Pripojenie
skrutkovací
- Počet kontaktov
16 + PE
- Prierez vodiča (max.)
2.5 mm²
- Pólov
16
- Prierez vodiča (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólov
áno
23
29 mm
73 mm
250 V
16
Pin
-40-125 °C
V0
4 kV
Screw connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
ÁNO
Other copper alloys
16 A
Thermoplastic
Na stiahnutie
Datasheet
Datasheet 202837 Weidmüller 1650880000 vložka pinového konektora RockStar® HDC HA 16 + PE skrutkovací 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 202837 Weidmüller 1650880000 vložka pinového konektora RockStar® HDC HA 16 + PE skrutkovací 1 ks
Popis
Vložka do kolíka. Vložka HDC, vidlica, 250 V, 16 A, počet pólov: 16, skrutkové spojenie, veľkosť: 5. Malá a úzka séria HA sa používa všade tam, kde je priestor obmedzený. Úroveň pripojenia vodiča je navrhnutá ako skrutkový prvok. Všetky skrutkové spojovacie prvky (výnimka: veľkosť 1) sú vybavené pružinou na ochranu drôtu. Počet pólov: 32, menovitý prúd: 16 A, menovité napätie: 250 V, menovité napätie podľa UL / CSA: 600 V AC / DC, skrutkové pripojenie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
