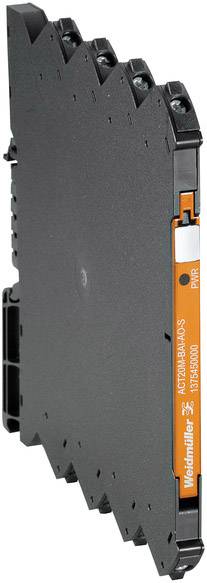

Weidmüller ACT20M-BAI-AO-S 1375450000 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
menič signálu
Vstupný signál max. (Prúd)
20 mA
Vstupný signál max. (Napätie)
10 V
Typ
ACT20M-BAI-AO-S
Rozmer.
(d x š x v) 114.3 x 6.1 x 112.5 mm
Datasheety: (PDF)
Počet
Celkom (191,05 € / kus)
191,05 €
bez DPH.
Doprava zadarmo
Technické parametre
- Čistá hmotnosť: 80 g
- Prevádzková teplota: - 25 ° C - +70 ° C
- Skladovacia teplota: -40 ° C - +85 ° C
- Počet vstupov: 1
- Senzor: zdroj napätia, zdroj prúdu
- Počet výstupov: 1
- Galvanické oddelenie: 4-cestný izolátor
- Presnosť:<0,05% z rozsahu merania
- Medzná frekvencia (-3 dB):>100 Hz, 10 Hz
- Nosná lišta: TS 35
- Kroková doba odozvy:<7 ms,<100 ms, konfigurovateľný
- Napätie odporu záťaže:>10 kΩ
- Prierez káblového pripojenia AWG, min.: AWG 30
- Prierez káblového pripojenia AWG, max.: AWG 14
- Uťahovací moment, min.: 0,4 Nm
- Uťahovací moment, max.: 0,6 Nm
- Typ
ACT20M-BAI-AO-S
- Kategória výrobku
menič signálu
- Vstupný signál max. (Prúd)
20 mA
- Vstupný signál max. (Napätie)
10 V
- Rozmer.
(d x š x v) 114.3 x 6.1 x 112.5 mm
- Pripojenie
skrutkovací
- Výstupný signál (napätie)
0 V-10 V, 0 V-5 V
- Výstupný signál (prúd)
0 mA-20 mA, 4 mA-20 mA
- Prevádzkové napätie
300 V (max)
- Prevádzkové napätie max.
300 V
- Záťaž
600 Ω
- Vstupný signál (napätie)
10 V
- Vstupný signál (prúd)
-10 mA-0-+ 10 mA, -20 mA-0-+ 20 mA
- Vstupný odpor
1000000 Ω
- Obsah
1 ks
- Konfigurácia
DIP spínač
- Šírka
6.1 mm
- V
112.5 mm
- Dĺžka
114.3 mm
- Max. okolitá teplota
+70 °C
- Min. okolitá teplota
-25 °C
- Napájacie napätie (num.)
24 V/DC
- Pevný prierez (max.)
2.5 mm²
- Prierez pevný (min.)
0.5 mm²
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 1889368 Weidmüller ACT20M-BAI-AO-S 1375450000 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1889368 Weidmüller ACT20M-BAI-AO-S 1375450000 1 ks
