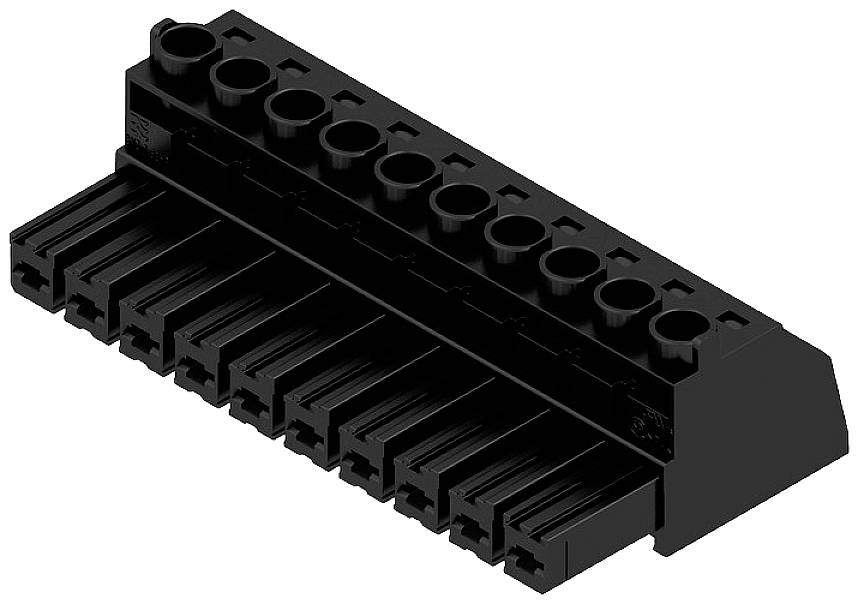

Weidmüller BVZ 7.62HP/10/180 SN BK BX konektor do DPS Počet kontaktov 10 Počet riadkov 1 Počet pólov 10 1 ks
Kategória výrobku
konektor do DPS
Počet kontaktov
10
Raster (rozteč)
7.62 mm
Obsah
1 ks
Počet pólov
10
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Hlavné benefity
Weidmüller PCB konektor BVZ 7,62HP/10/180 SN BK BX
- Počet pólov 10
- Počet riadkov 1
- Obsah 1 ks
Technické parametre
- Izolačný materiál: PA GF
- Skladovacia teplota: -25°C - +55°C
- Dĺžka odizolovania: 12 mm
- Uťahovací moment: 0,5 Nm - 0,6 Nm
- Upínacia skrutka: M3
- plazivá vzdialenosť. min.: 13,8 mm
- vzdušná vzdialenosť. min.: 10,2 mm
- Technológia pripojenia vodičov: svorkové pripojenie
- Smer výstupu vodiča: 180°
- Ochrana proti dotyku: IP20
- Sila vloženia/pól: 16,5 N
- Sila ťahu/pól: 11 N
- Krátkodobá sila prúdu: 3 x 1 s pri 420 A
- Rozmer zástrčky: 2,8 mm x 2 mm, 2,4 mm
- Základný materiál kontaktu: Cu-Alloy
- Kategória výrobku
konektor do DPS
- Počet kontaktov
10
- Počet pólov
10
- Počet riadkov
1
- Raster (rozteč)
7.62 mm
- Menovitý prúd
40.5 A
- Menovitý prúd - filter
40.5 A
- Počet kontaktov v rade
10
- Pripojenie
skrutkovací
zástrčka
- Farba
čierna
- Materiál puzdra
PA
- Číslo výrobcu
1930020000
- Obsah
1 ks
- Materiál kontaktu
meď
- Max. teplota
+125 °C
- Min. teplota
-50 °C
- Typ
BVZ 7.62HP/10/180 SN BK BX
24 AWG - 8 AWG
- Priechodné odpor
4,5 mΩ
- Izolačný odpor
100 MΩ
- Ø rozsah zovretia
0,2 mm² - 10 mm²
- Finálna úprava kontaktu
pocínované
- Menovité napätie
600 V
- Pólov
10
- Šírka x výška
6 mm²
- Spĺňa RoHS
áno
- Počet spojovacích cyklov
25
- UKCA
áno
