Name: Weidmüller konektor do DPS BL/SL Počet pólov 18 Raster (rozteč): 3.50 mm 1841790000 20 ks
Brand: Weidmüller
SKU: 359873
Availability: SoldOut

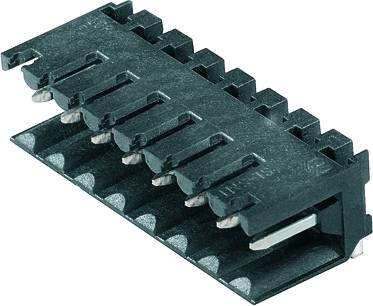

Čierny viacpólový konektor s obdĺžnikovým plastovým puzdrom a kovovými vložkami pre elektrické pripojenia.

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka, vstaviteľná horizontálna

Počet riadkov

Rad

BL/SL

Raster (rozteč)

3.50 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (91,99 € / kus)

91,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 20 ks
Počet riadkov: 1
Počet pólov: 18

Dodatočné informácie:

Technické parametre

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka, vstaviteľná horizontálna

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: BL/SL

Raster (rozteč): 3.50 mm

Počet kontaktov v rade: 18

Počet pólov: 18

Šírka: 64.40 mm

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Obsah: 20 ks

Rozmer.: (d x š x v) 10.70 x 64.40 x 11.10 mm

Pripojenie: tlačené

Materiál puzdra: LCP GF

Číslo výrobcu: 1841790000

Farba: čierna

Priemyslové balenie: áno

Materiál kontaktu: bronz pozinkovaný

Menovité napätie: 300 V

V: 11.10 mm

Dĺžka: 10.70 mm

Spĺňa RoHS: áno

Smer zástrčky: vodorovne k DPS

Typ: SL-SMT 3.50/18/90G 3.2SN BK BX

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 359873 Weidmüller konektor do DPS BL/SL Počet pólov 18 Raster (rozteč): 3.50 mm 1841790000 20 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 359873 Weidmüller konektor do DPS BL/SL Počet pólov 18 Raster (rozteč): 3.50 mm 1841790000 20 ks

Popis

Konektor PCB. Konektor kolíka, zboku uzavretý, spájkovacia spojka reflow, 3,50 mm, počet pólov: 18, 90 °, dĺžka spájkovacieho kolíka: 3,2 mm, pocínovaný, čierny, krabica. Kolíková lišta odolná voči vysokým teplotám so stúpaním 3,50 mm. Smer zástrčky zapojte paralelne (90 °), priamo 180 ° alebo šikmo (135 °) k doske plošných spojov. Varianty puzdra: bočne uzavretý (G), skrutkovacia príruba (F), spájkovacia príruba (LF) alebo zacvakávacia spájkovacia príruba (RF). Optimalizované pre proces SMT. Dĺžka kolíka 3,2 mm univerzálna pre všetky procesy spájkovania, dĺžka kolíka 1,5 mm optimalizovaná pre procesy spájkovania pretavením. Balené v škatuli (BX) alebo páske na cievke (RL).
