Name: Weidmüller S2C-SMT 3.50/24/90G 1.5SN BK RL konektor do DPS Počet kontaktov 24 Počet riadkov 1 Počet pólov 24 235 ks
Brand: Weidmüller
SKU: 1950269
Availability: BackOrder

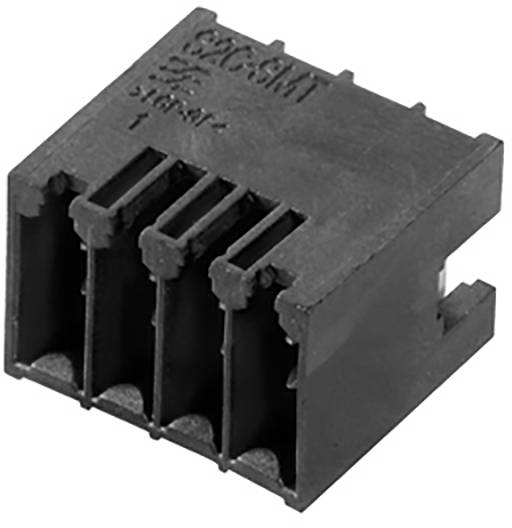

Čierna plastová zásuvka so štyrmi prípojkami

Kategória výrobku

konektor do DPS

Počet kontaktov

Raster (rozteč)

3.5 mm

Obsah

235 ks

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 28. 12.

Počet (Veľkosť balenia 235 ks)

Set(y)

Celkom (5,89 € / kus)

1 385,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Počet pólov 24
Počet riadkov 1
Obsah 235 ks

Dodatočné informácie:

Technické parametre

Hĺbka: 14,2 mm
Montáž na dosku plošných spojov: spájkovacie pripojenie THT / THR
Uhol odletu: 90 °
Počet spájkovacích kolíkov na pól: 1
Priemer montážneho otvoru: 1,3 mm
Izolačný materiál: LCP GF
Skladovacia teplota: -25 ° C - +55 ° C
Ochrana kontaktu: IP20
Vkladacia sila / pól: 3,5 N.
Ťažná sila / pól: 2,5 N.
Krátkodobá prúdová sila: 3 x 1 s pri 80 A.
Dĺžka spájkovacieho kolíka: 1,5 mm
Vonkajší priemer spájkovacieho oka: 2,1 mm
Priemer otvoru pre šablónu: 1,9 mm

Kategória výrobku: konektor do DPS

Počet kontaktov: 24

Počet pólov: 24

Počet riadkov: 1

Raster (rozteč): 3.5 mm

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Počet kontaktov v rade: 24

Pripojenie: THT
THR
spájkovaný konektor

Farba: čierna

Materiál puzdra: PA

Číslo výrobcu: 1359690000

Obsah: 235 ks

Materiál kontaktu: meď

Šírka: 43.4 mm

V: 12.3 mm

Max. teplota: +120 °C

Min. teplota: -50 °C

Typ: S2C-SMT 3.50/24/90G 1.5SN BK RL

Rozmer.: (š x v) 43.4 mm x 12.3 mm

Izolačný odpor: 100 MΩ

Finálna úprava kontaktu: pocínované

Rozmery: 43.4 mm x 12.3 mm x 14.2 mm

Menovité napätie: 150 V

Pólov: 24

Spĺňa RoHS: áno

Počet spojovacích cyklov: 25

Dĺžka hrotu: 1.5 mm

UKCA: Nie je relevantné
