Name: Weidmüller SCDN-THR 3.81/08/90G 1.5SN BK RL konektor do DPS Počet kontaktov 8 Počet riadkov 2 Počet pólov 8 170 ks
Brand: Weidmüller
SKU: 1951584
Availability: BackOrder

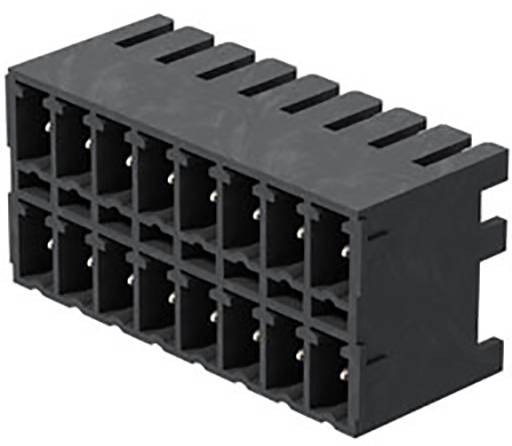

Čierna viacnásobná zásuvková lišta so 16 štvorcovými vývodmi v dvoch radoch.

Kategória výrobku

konektor do DPS

Počet kontaktov

Raster (rozteč)

3.81 mm

Obsah

170 ks

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 18. 3. 2027

Počet (Veľkosť balenia 170 ks)

Set(y)

Celkom (3,79 € / kus)

645,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Počet pólov 8
Počet riadkov 2
Obsah 170 ks

Dodatočné informácie:

Technické parametre

Hĺbka: 13,3 mm
Montáž na dosku plošných spojov: spájkovacie pripojenie THT / THR
Uhol odletu: 90 °
Počet spájkovacích kolíkov na pól: 1
Priemer montážneho otvoru: 1,3 mm
Izolačný materiál: LCP GF
Skladovacia teplota: -25 ° C - +55 ° C
Ochrana kontaktu: IP20
Krátkodobá prúdová sila: 3 x 1 s pri 76 A.
Dĺžka spájkovacieho kolíka: 1,5 mm
Vonkajší priemer spájkovacieho oka: 2,1 mm
Priemer otvoru pre šablónu: 1,9 mm

Kategória výrobku: konektor do DPS

Počet kontaktov: 8

Počet pólov: 8

Počet riadkov: 2

Raster (rozteč): 3.81 mm

Menovitý prúd: 11 A

Menovitý prúd - filter: 11 A

Počet kontaktov v rade: 4

Pripojenie: THT
THR
spájkovaný konektor

Farba: čierna

Materiál puzdra: PA

Číslo výrobcu: 2458520000

Obsah: 170 ks

Materiál kontaktu: meď

Šírka: 16.63 mm

V: 16.7 mm

Max. teplota: +120 °C

Min. teplota: -50 °C

Typ: SCDN-THR 3.81/08/90G 1.5SN BK RL

Rozmer.: (š x v) 16.63 mm x 16.7 mm

Priechodné odpor: 5 mΩ

Izolačný odpor: 100 MΩ

Finálna úprava kontaktu: pocínované

Rozmery: 16.63 mm x 16.7 mm x 13.3 mm

Menovité napätie: 300 V

Pólov: 8

Spĺňa RoHS: áno

Počet spojovacích cyklov: 25

Dĺžka hrotu: 1.5 mm

UKCA: Nie je relevantné
