Name: Weidmüller SCZ 3.81/10/180LR SN OR BX konektor do DPS Počet kontaktov 10 Počet riadkov 1 Počet pólov 10 50 ks
Brand: Weidmüller
SKU: 1950233
Availability: BackOrder

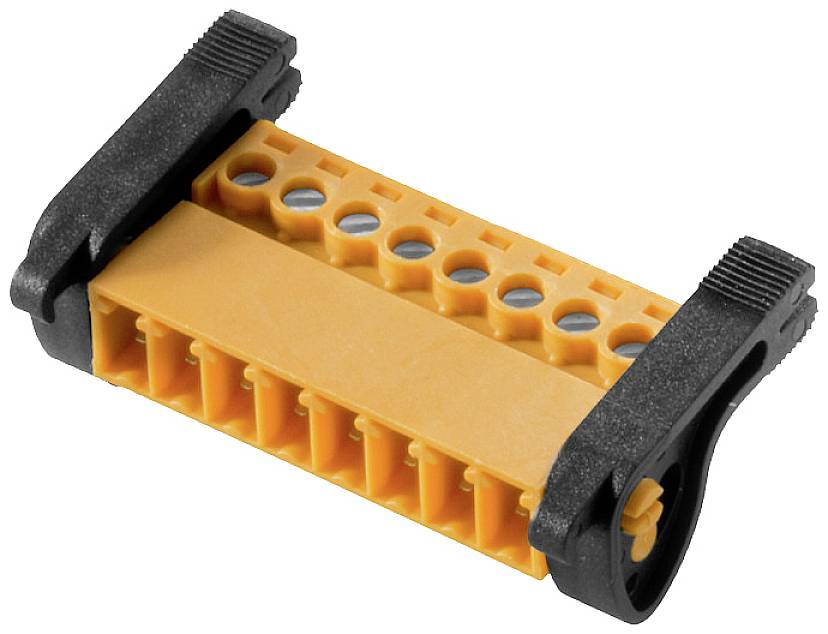

Jednoduchý oranžový konektor s viacerými pinmi a čiernymi úchytkami, používaný pre elektrické alebo elektronické prepojenia.

Kategória výrobku

konektor do DPS

Počet kontaktov

Raster (rozteč)

3.81 mm

Obsah

50 ks

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 7. 1. 2027

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (8,18 € / kus)

409,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Počet pólov 10
Počet riadkov 1
Obsah 50 ks

Dodatočné informácie:

Technické parametre

Hĺbka: 21,9 mm
Izolačný materiál: PA 66 GF 30
Skladovacia teplota: -25 ° C - +55 ° C
Dĺžka odizolovania: 7 mm
Uťahovací moment: 0,2 Nm - 0,25 Nm
Upínacia skrutka: M2
Technológia spojenia vodiča: pripojenie napínacieho strmeňa
Smer výstupu vodiča: 180 °
Ochrana kontaktu: IP20
Vkladacia sila / pól: 8 N.
Ťažná sila / pól: 5 N.
Krátkodobá prúdová sila: 3 x 1 s pri 76 A.
Rozchod zástrčky: 2,4 mm x 1,5 mm, 2,4 mm

Kategória výrobku: konektor do DPS

Počet kontaktov: 10

Počet pólov: 10

Počet riadkov: 1

Raster (rozteč): 3.81 mm

Menovitý prúd: 11 A

Menovitý prúd - filter: 11 A

Norma DIN: DIN 5264

Počet kontaktov v rade: 10

Pripojenie: skrutkovací
zástrčka

Farba: oranžová

Materiál puzdra: PA

Číslo výrobcu: 2444150000

Obsah: 50 ks

Materiál kontaktu: meď

V: 15.2 mm

Max. teplota: +120 °C

Min. teplota: -50 °C

Typ: SCZ 3.81/10/180LR SN OR BX

: 28 AWG - 16 AWG

Rozmer.: 15.2 mm x 21.9

Priechodné odpor: 5 mΩ

Izolačný odpor: 100 MΩ

Ø rozsah zovretia: 0,08 mm² - 1,5 mm²

Finálna úprava kontaktu: pocínované

Rozmery: 15.2 mm x 21.9 mm

Menovité napätie: 300 V

Pólov: 10

Šírka x výška: 1 mm²

Spĺňa RoHS: áno

Počet spojovacích cyklov: 25

UKCA: Nie je relevantné
