Name: Weidmüller SV 7.62HP/10/270F 3.5SN BK BX konektor do DPS Počet kontaktov 10 Počet riadkov 1 Počet pólov 10 18 ks
Brand: Weidmüller
SKU: 1953157
Availability: BackOrder

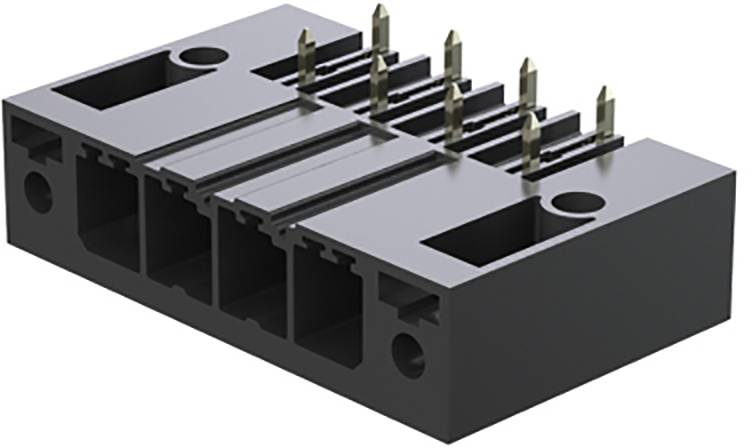

Čierny elektrický konektor s kovovými kolíkmi, vhodný na upevnenie na zariadení alebo doske plošného spoja.

Kategória výrobku

konektor do DPS

Počet kontaktov

Raster (rozteč)

7.62 mm

Obsah

18 ks

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 7. 12.

Počet (Veľkosť balenia 18 ks)

Set(y)

Celkom (154,99 € / kus)

154,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Počet pólov 10
Počet riadkov 1
Obsah 18 ks

Dodatočné informácie:

Technické parametre

Hĺbka: 28,3 mm
Montáž na dosku plošných spojov: spájkovacie pripojenie THT
Uhol odletu: 270 °
Počet spájkovacích kolíkov na pól: 2
Priemer montážneho otvoru: 1,3 mm
Izolačný materiál: PA GF
Skladovacia teplota: -25 ° C - +55 ° C
Plazivá vzdialenosť. min.: 9,6 mm
Klírens. min.: 6,9 mm
Ochrana kontaktu: IP20
Krátkodobá prúdová sila: 3 x 1 s pri 420 A.
Dĺžka spájkovacieho kolíka: 3,5 mm

Kategória výrobku: konektor do DPS

Počet kontaktov: 10

Počet pólov: 10

Počet riadkov: 1

Raster (rozteč): 7.62 mm

Menovitý prúd: 40.5 A

Menovitý prúd - filter: 40.5 A

Počet kontaktov v rade: 10

Pripojenie: THT
spájkovaný konektor

Farba: čierna

Materiál puzdra: PA

Číslo výrobcu: 1931450000

Obsah: 18 ks

Materiál kontaktu: meď

V: 14.9 mm

Max. teplota: +130 °C

Min. teplota: -50 °C

Typ: SV 7.62HP/10/270F 3.5SN BK BX

Rozmer.: 14.9 mm x 28.3

Priechodné odpor: 2 mΩ

Izolačný odpor: 100 MΩ

Finálna úprava kontaktu: pocínované

Rozmery: 14.9 mm x 28.3 mm

Menovité napätie: 300 V

Pólov: 10

Spĺňa RoHS: áno

Počet spojovacích cyklov: 25

Dĺžka hrotu: 3,5 mm

UKCA: Nie je relevantné
