Name: Weidmüller SVD 7.62HP/08/270F 3.2SN BK BX konektor do DPS Počet kontaktov 8 Počet riadkov 2 Počet pólov 8 21 ks
Brand: Weidmüller
SKU: 1953070
Availability: BackOrder

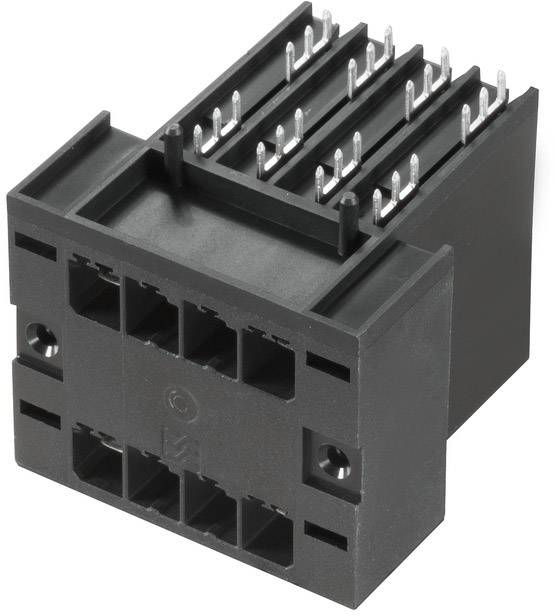

Čierny plastový konektor s viacerými kovovými kolíkmi, vhodný pre elektronické prepojenia a aplikácie.

Ilustračný obrázok

Kategória výrobku

konektor do DPS

Počet kontaktov

Raster (rozteč)

7.62 mm

Obsah

21 ks

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 24. 11.

Počet (Veľkosť balenia 21 ks)

Set(y)

Celkom (8,81 € / kus)

184,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Počet pólov 8
Počet riadkov 2
Obsah 21 ks

Dodatočné informácie:

Technické parametre

Hĺbka: 48,9 mm
Montáž na dosku plošných spojov: spájkovacie pripojenie THT
Uhol odletu: 270 °
Počet spájkovacích kolíkov na pól: 3
Priemer montážneho otvoru: 1,4 mm
Izolačný materiál: PA GF
Skladovacia teplota: -25 ° C - +55 ° C
Plazivá vzdialenosť. min.: 9,6 mm
Klírens. min.: 6,9 mm
Ochrana kontaktu: IP20
Krátkodobá prúdová sila: 3 x 1 s pri 192 A.
Dĺžka spájkovacieho kolíka: 3,2 mm

Kategória výrobku: konektor do DPS

Počet kontaktov: 8

Počet pólov: 8

Počet riadkov: 2

Raster (rozteč): 7.62 mm

Menovitý prúd: 30 A

Menovitý prúd - filter: 30 A

Počet kontaktov v rade: 4

Pripojenie: THT
spájkovaný konektor

Farba: čierna

Materiál puzdra: PA

Číslo výrobcu: 1523970000

Obsah: 21 ks

Materiál kontaktu: meď

V: 41.9 mm

Max. teplota: +120 °C

Min. teplota: -50 °C

Typ: SVD 7.62HP/08/270F 3.2SN BK BX

Rozmer.: 41.9 mm x 48.9

Priechodné odpor: 2 mΩ

Izolačný odpor: 100 MΩ

Finálna úprava kontaktu: pocínované

Rozmery: 41.9 mm x 48.9 mm

Menovité napätie: 300 V

Pólov: 8

Spĺňa RoHS: áno

Počet spojovacích cyklov: 25

Dĺžka hrotu: 3.2 mm

UKCA: Nie je relevantné
