Name: Weidmüller zásuvkové puzdro na dosku BC/SC Počet pólov 7 Raster (rozteč): 3.81 mm 1976570000 50 ks
Brand: Weidmüller
SKU: 390268
Availability: BackOrder

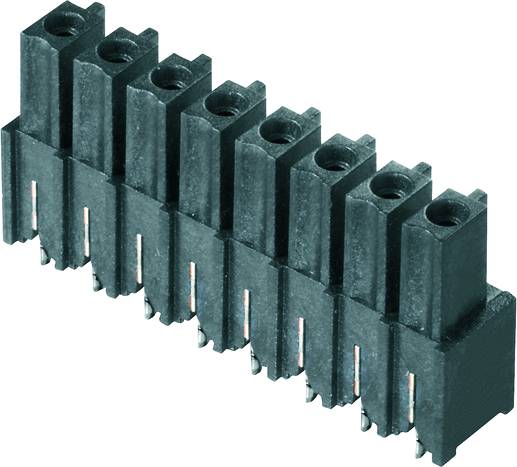

Čierno-sivý elektrický konektor s ôsmimi obdĺžnikovými zásuvkami pre kolíky, usporiadanými v jednom rade.

Kategória výrobku

zásuvkové puzdro na dosku

Prevedenie

zástrčka, vstaviteľná vertikálna

Počet riadkov

Rad

BC/SC

Raster (rozteč)

3.81 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 29. 12. 2026

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (189,99 € / kus)

189,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 7

Dodatočné informácie:

Technické parametre

Kategória výrobku: zásuvkové puzdro na dosku

Prevedenie: zástrčka, vstaviteľná vertikálna

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: BC/SC

Raster (rozteč): 3.81 mm

Počet kontaktov v rade: 7

Počet pólov: 7

Šírka: 27.46 mm

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Obsah: 50 ks

Rozmer.: (d x š x v) 6.70 x 27.46 x 16.00 mm

Pripojenie: tlačené

Materiál puzdra: LCP GF

Číslo výrobcu: 1976570000

Farba: čierna

Priemyslové balenie: áno

Materiál kontaktu: zliatina medi, pozinkovaná

Menovité napätie: 300 V

V: 16.00 mm

Dĺžka: 6.70 mm

Spĺňa RoHS: áno

Smer zástrčky: kolmo k DPS

Typ: BCL-SMT 3.81/07/180 1.5SN BK BX

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Počet pólov

Počet riadkov

Prevedenie

Raster (rozteč)

Šírka

Weidmüller zásuvkové puzdro na dosku BC/SC Počet pólov 7 Raster (rozteč): 3.81 mm 1976570000 50 ks

Objednávacie číslo:390268

Doručenie: Ut 29. 12. 2026

Conrad Electronic

Tento produkt

10 A

zástrčka, vstaviteľná vertikálna

3.81 mm

27.46 mm

Min.: 1

Násobky: 1

189,99 €^*

Weidmüller zásuvkové puzdro na dosku BC/SC Počet pólov 10 Raster (rozteč): 3.81 mm 1974890000 50 ks

Objednávacie číslo:390161

Doručenie: Ut 29. 12. 2026

Conrad Electronic

10 A

zástrčka, vstaviteľná horizontálna

3.81 mm

38.89 mm

Min.: 1

Násobky: 1

265,00 €^*

Weidmüller zásuvkové puzdro na dosku BC/SC Počet pólov 10 Raster (rozteč): 3.81 mm 1976610000 50 ks

Objednávacie číslo:390272

Doručenie: Ut 29. 12. 2026

Conrad Electronic

10 A

zástrčka, vstaviteľná vertikálna

3.81 mm

38.89 mm

Min.: 1

Násobky: 1

265,00 €^*

Weidmüller zásuvkové puzdro na dosku BC/SC Počet pólov 11 Raster (rozteč): 3.81 mm 1974910000 50 ks

Objednávacie číslo:390164

Doručenie: Ut 29. 12. 2026

Conrad Electronic

10 A

zástrčka, vstaviteľná horizontálna

3.81 mm

42.70 mm

Min.: 1

Násobky: 1

295,00 €^*

Weidmüller zásuvkové puzdro na dosku BC/SC Počet pólov 11 Raster (rozteč): 3.81 mm 1976620000 50 ks

Objednávacie číslo:390273

Doručenie: Ut 29. 12. 2026

Conrad Electronic

10 A

zástrčka, vstaviteľná vertikálna

3.81 mm

42.70 mm

Min.: 1

Násobky: 1

295,00 €^*

Weidmüller zásuvkové puzdro na dosku BC/SC Počet pólov 12 Raster (rozteč): 3.81 mm 1974930000 50 ks

Objednávacie číslo:390166

Doručenie: Ut 29. 12. 2026

Conrad Electronic

10 A

zástrčka, vstaviteľná horizontálna

3.81 mm

46.51 mm

Min.: 1

Násobky: 1

319,00 €^*

Weidmüller zásuvkové puzdro na dosku BC/SC Počet pólov 12 Raster (rozteč): 3.81 mm 1976640000 50 ks

Objednávacie číslo:390275

Doručenie: Ut 29. 12. 2026

Conrad Electronic

10 A

zástrčka, vstaviteľná vertikálna

3.81 mm

46.51 mm

Min.: 1

Násobky: 1

319,00 €^*

Weidmüller zásuvkové puzdro na dosku BC/SC Počet pólov 2 Raster (rozteč): 3.81 mm 1974750000 50 ks

Objednávacie číslo:390148

Doručenie: Pi 29. 1. 2027

Conrad Electronic

10 A

zástrčka, vstaviteľná horizontálna

3.81 mm

14.50 mm

Min.: 1

Násobky: 1

57,99 €^*

Weidmüller zásuvkové puzdro na dosku BC/SC Počet pólov 2 Raster (rozteč): 3.81 mm 1976490000 50 ks

Objednávacie číslo:390259

Doručenie: Ut 29. 12. 2026

Conrad Electronic

10 A

zástrčka, vstaviteľná vertikálna

3.81 mm

16.00 mm

Min.: 1

Násobky: 1

57,99 €^*

Weidmüller zásuvkové puzdro na dosku BC/SC Počet pólov 3 Raster (rozteč): 3.81 mm 1974770000 50 ks

Objednávacie číslo:390149

Doručenie: Ut 29. 12. 2026

Conrad Electronic

10 A

zástrčka, vstaviteľná horizontálna

3.81 mm

14.50 mm

Min.: 1

Násobky: 1

81,99 €^*

Na stiahnutie

Datasheet

Datasheet 390268 Weidmüller zásuvkové puzdro na dosku BC/SC Počet pólov 7 Raster (rozteč): 3.81 mm 1976570000 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 390268 Weidmüller zásuvkové puzdro na dosku BC/SC Počet pólov 7 Raster (rozteč): 3.81 mm 1976570000 50 ks

Popis

Konektor PCB. Zásuvka samice, zboku uzavretá, spájkovacia spojka reflow, 3,81 mm, počet pólov: 7, 180 °, dĺžka spájkovacieho kolíka: 1,5 mm, pocínovaný, čierny, krabica. Obrátený zásuvkový pás BCL-SMT pre dosku s plošnými spojmi má tri hlavné výhody: BCL-SMT zaisťuje bezpečnosť prstov na doske s plošnými spojmi, a preto je vhodný pre živé výstupy, rozširuje oblasť použitia o dosku -pripojenie zostáv k doske a je možné ich pretaviť a umožňuje bezproblémovú integráciu do procesu automatickej montáže a spájkovania. Dva smery vývodu ponúkajú konštrukčnú voľnosť pre rôzne varianty usporiadania: 180 ° stojace, 90 ° ležiace K dispozícii sú 2 varianty krytu BCL-SMT: bez príruby. S obrátenou spájkovacou prírubou ("LFI", s maticou). Upevnenie na dosku plošných spojov bez dodatočného skrutkovania. Upevnenie na SCZ FI pomocou skrutky. Konektory Weidmüller s rozstupom 3,81 mm (0,15 palca) sú kompatibilné s bežnými konektormi a ponúkajú priestor pre tlač a je možné ich kódovať. 320 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).

Tento text bol preložený strojovo.
