Whadda WPSH214 bezdrôtový modul

Modul RFM69HCW je lacný a všestranný rádiový modul. Môžete ho použiť na zasielanie textových alebo binárnych údajov medzi dvoma alebo stovkami modulov. Je ideálny na nastavenie lacných bezdrôtových sietí krátkeho dosahu pre automatizáciu domov a budov, senzorových sietí, automatizovaných odpočtov meračov, bezdrôtových výstražných a bezpečnostných systémov, priemyselného monitorovania a riadenia a mnohých ďalších aplikácií!

Modul vysielača / prijímača RFM69HCW pracuje v širokom frekvenčnom rozsahu vrátane bezlicenčných frekvenčných pásiem ISM (Industry Scientific and Medical) 315, 433, 868 a 915 MHz. Všetky hlavné parametre RF komunikácie sú programovateľné a väčšinu z nich je možné nastaviť dynamicky. RFM69HCW je optimalizovaný pre nízku spotrebu energie a zároveň ponúka vysoký RF výstupný výkon a smerovanú prevádzku.

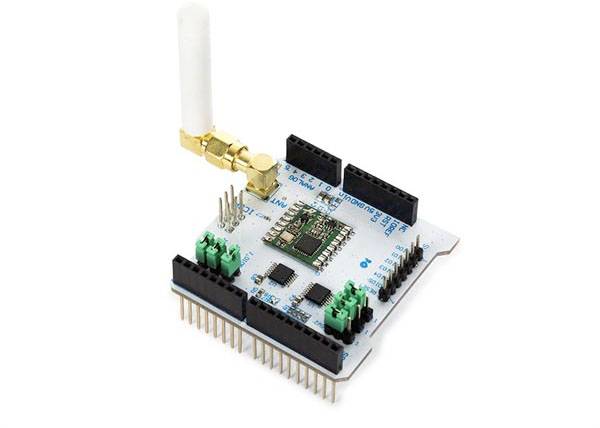

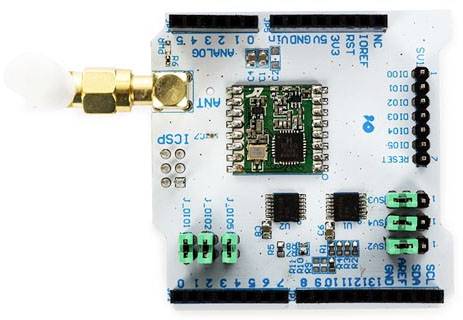

Tento rádiový štít VMA214 RFM69HCW spája modul RFM69HCW s príslušnými linkami na Arduine. Knižnicu RF69 môžete použiť na odosielanie a prijímanie správ cez štandardné 4-vodičové rozhranie SPI. Knižnica obsahuje štruktúry príkazov na nastavenie jednoduchej neadresnej komunikácie point-to-point až po plne adresované siete klientov a smerovačov. Frekvenciu je možné nastaviť na ľubovoľnú frekvenciu od 240,0 MHz do 960,0 MHz s presnosťou na 61 Hz.

Štít má zabudované riadenie výkonu a radenie úrovní, externú anténu cez konektor I-Pex a ďalšie prepojky pre nastavenie rozhrania a digitálnych komunikačných pinov na Arduine.


Eigenschaften:Kompatibilné s doskou Arduino 3,3 V alebo 5 VE / A Kompatibilné s vývojovými doskami Arduino Leonardo, Uno, Mega a DUE SPI rozhranie Frekvenčné pásmo: 315, 433, 868 a 915 MHz (programovateľné) Vhodné pre sieťové aplikácie LoRa Energeticky efektívne Dodávaná externá anténa prostredníctvom pripojenia I-Pex Zabudovaný teplotný senzor Zabudovaný bitový synchronizátor, ktorý vykonáva obnovu hodín Prichádzajúca synchronizácia rozpoznávania slov Automatický RF Sense a CAD s ultrarýchlym AFC Konštantným RF výkonom v rozsahu napätia moduluSpezifikationen:168 dB maximálny rozpočet na pripojenie +20 dBm - 100 mW konštantný RF výkon Vysoká citlivosť: až -120 dBm pri 1,2 kbps Vysoká selektivita: FIR kanálový filter so 16 odbočkami Nízky prúd: Rx = 16 mA, 100 nA uchovanie registra Programovateľný výstup: - 18 až +20 dBm v krokoch po 1 dB, bitové rýchlosti FSK až 300 kb / s Plne integrovaný syntetizátor s rozlíšením 61 Hz modulačného paketu FSK, GFSK, MSK, GMSK, LoRaTM a OOK- Motor s CRC-16, AES-128, 66 bajtov FIF 115 dB + dynamický rozsah RSSI

Tento text bol preložený strojovo.
