Name: WIKA manometer s plochou pružinou 9022929 432.50 Pripojenie (manometer): spodná strana -1 do 5 bar 1 ks
Brand: WIKA
SKU: 3525580
Availability: BackOrder

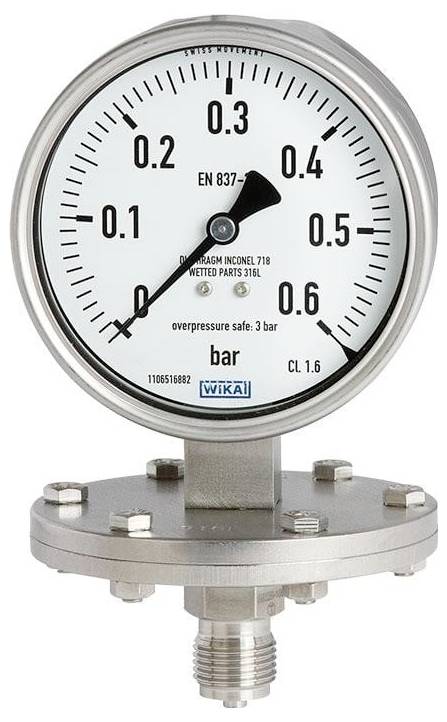

Tlaková stupnica zobrazujúca merania od 0 do 0,6 bar, označená pre bezpečnosť pred nadmerným tlakom pri 3 bar, s pomenovanými komponentmi.

Ilustračný obrázok

Datasheety: (PDF)

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (865,00 € / kus)

865,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ: 432,50
Puzdro: s otvorom na uvoľnenie tlaku
Rozsah zobrazenia: -1...+5 barov
Procesné pripojenie: G 1/2 B
Menovitá veľkosť: 100 mm
Poloha pripojenia: spodná
Priezor: viacvrstvové bezpečnostné sklo
Trieda presnosti: Trieda 1,6
Norma pre tlakomer: Medzinárodná (Európa)
Výplň puzdra: bez
Ukazovateľ: Štandardný ukazovateľ
Limit preťaženia: 5 x končná hodnota stupnice, max. 40 barov + vákuovo bezpečné
Materiál membrány: Inconel 718 (2.4668)
Materiál základne membránovej pružiny: oceľ CrNi
Teplota okolia: -20 ... +60 °C
Teplota média: -20...+100 °C
Trieda ochrany: IP 54
Tesnenie tlakovej komory: FPM
Sériové číslo: so sériovým číslom

Kategória výrobku: manometer s plochou pružinou

Rozsah stupnice (min.): -1 bar

Prevádzkový tlak (max.): 5 bar

Rozsah stupnice (max.): +5 bar

Prevádzková teplota: -20 do 60 °C

Min. prevádzková teplota: -20 °C

Max. prevádzková teplota: 60 °C

Číslo výrobcu: 9022929

Materiál: s otvorom na uvoľnenie tlaku

Rozmer.: (Ø) 100 mm

Pripojenie: G 1/2

Pripojenie: spodná strana

Prevádzkový tlak (min.): -1 bar

Rozsah prevádzkového tlaku: -1 do 5 bar

(Ø): 100 mm

Na stiahnutie

Datasheet

Datasheet 3525580 WIKA manometer s plochou pružinou 9022929 432.50 Pripojenie (manometer): spodná strana -1 do 5 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3525580 WIKA manometer s plochou pružinou 9022929 432.50 Pripojenie (manometer): spodná strana -1 do 5 bar 1 ks

Popis

Membránový manometer, prevedenie z nehrdzavejúcej ocele. Typ: 432.50. Technické údaje podľa technického listu: PM 04.03. Puzdro: nehrdzavejúca oceľ. Krúžok: nehrdzavejúca oceľ. Strojček: nehrdzavejúca oceľ. Merací systém: nehrdzavejúca oceľ. Výplň puzdra: žiadna. Puzdro: s otvorom na uvoľnenie tlaku. Menovitá veľkosť: 100 mm. Rozsah zobrazenia: -1...+5 bar. Procesné pripojenie: G 1/2 B. Materiál membrány: Inconel 718 (2.4668). Materiál spodnej časti membrány: nehrdzavejúca oceľ. Ručička: štandardná ručička. Prípustná teplota média: -20...+100 °C. Trieda presnosti: Trieda 1,6. Medza preťaženia: 5 x hodnota plného rozsahu, max. 40 bar + vákuotesná. Trieda ochrany: IP 54. Tesnenie tlakovej komory: FPM. Okienko: viacvrstvové bezpečnostné sklo. Štandard manometra: Medzinárodný. (Európa)Logo výrobcu: *WIKA*Sériové číslo na ciferníku: FORTLFD.-NR. *...*

Tento text bol preložený strojovo.
