Name: Wiska EMSVG 20 EMV-Z káblová priechodka, 10065906, od 6 mm, do 13 mm, M20, 1 ks
Brand: Wiska
SKU: 2477788
Availability: BackOrder

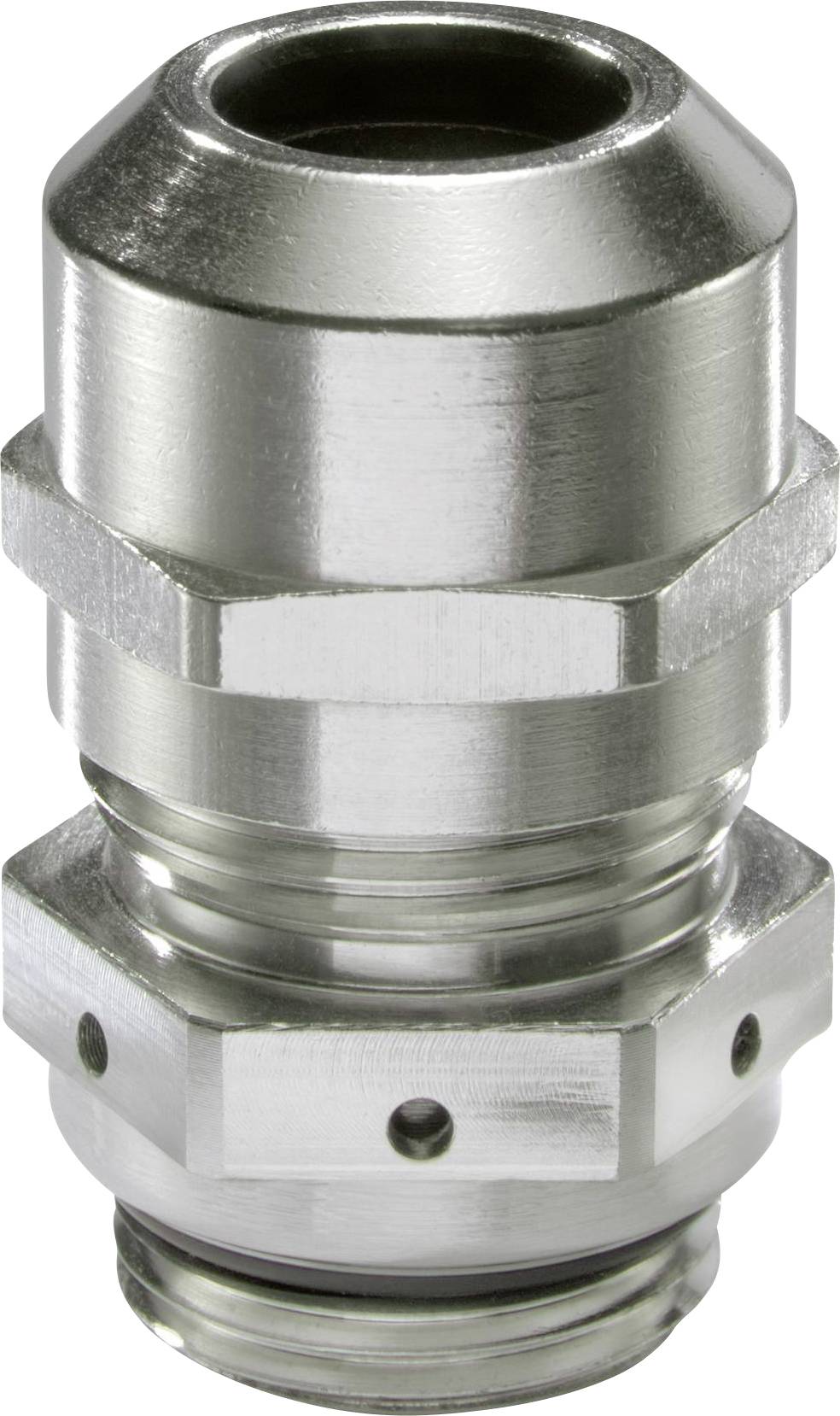

Kovová kabelová priechodka v detailnom zábere, pozostávajúca z niekoľkých vzájomne prepojených komponentov.

Technický výkres pripojovacieho dielu s rozmermi TL a D a označením SW/E pre šírku kľúča.

1/2

Kategória výrobku

káblová priechodka

Vonkajší závit

M20

Prevedenie

Priame

Materiál

mosaz (poniklovaná)

Priemer svorky (min.)

6 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (73,99 € / kus)

73,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Dýchacie EMC mosadzné skrutkové pripojenie M20

Dodatočné informácie:

Technické parametre

Rozstup závitu: 1,5 mm
Šírka šesťuholníka cez rohy: 27 mm
Typ tesnenia: tesniaci krúžok
Verzia EMC: Áno
Tienené: áno

Kategória výrobku: káblová priechodka

Vlastnosti: nárazuvzdorný
s odľahčením ťahu
s tesnením

Farba: prírodná

Vonkajší závit: M20

Prevedenie: Priame

Materiál: mosaz (poniklovaná)

Priemer svorky (min.): 6 mm

Priemer svorky (max.): 13 mm

Dĺžka závitu: 6 mm

Min. teplota: -40 °C

Max. teplota: +100 °C

: IP68

Veľkosť kľúča: 24 mm

Bezhalogénový: áno

Obsah: 1 ks

Spĺňa RoHS: áno

Číslo výrobcu: 10065906

Typ: EMSVG 20 EMV-Z

Varianty(Všetky ceny sú s DPH)

Farba

Materiál

Priemer svorky (max.)

Priemer svorky (min.)

Vlastnosti

Vonkajší závit

Wiska 10014500 N/A nárazuvzdorný, s tesnením M45 mosaz prírodná 1 ks

Objednávacie číslo:2477003

Čoskoro k dispozícii

Conrad Electronic

prírodná

mosaz

32.5 mm

30 mm

nárazuvzdorný

M45

Min.: 1

Násobky: 1

65,99 €^*

Wiska 10014566 N/A nárazuvzdorný, s tesnením M24 mosaz prírodná 1 ks

Objednávacie číslo:2477029

Čoskoro k dispozícii

Conrad Electronic

prírodná

mosaz

8.5 mm

7 mm

nárazuvzdorný

M24

Min.: 1

Násobky: 1

20,99 €^*

Wiska 10016736 N/A nárazuvzdorný, s tesnením M36 mosaz (poniklovaná) prírodná 1 ks

Objednávacie číslo:2477310

Čoskoro k dispozícii

Conrad Electronic

prírodná

mosaz (poniklovaná)

24.5 mm

22 mm

nárazuvzdorný

M36

Min.: 1

Násobky: 1

49,99 €^*

Wiska 10016742 N/A nárazuvzdorný, s tesnením M56 mosaz (poniklovaná) prírodná 1 ks

Objednávacie číslo:2477316

Čoskoro k dispozícii

Conrad Electronic

prírodná

mosaz (poniklovaná)

38.5 mm

35 mm

nárazuvzdorný

M56

Min.: 1

Násobky: 1

129,99 €^*

Wiska 10016859 N/A nárazuvzdorný, s tesnením M72 mosaz prírodná 1 ks

Objednávacie číslo:2477386

Čoskoro k dispozícii

Conrad Electronic

prírodná

mosaz

44.5 mm

41 mm

nárazuvzdorný

M72

Min.: 1

Násobky: 1

154,99 €^*

Wiska 10016965 N/A nárazuvzdorný, s tesnením M72 mosaz prírodná 1 ks

Objednávacie číslo:2477484

Čoskoro k dispozícii

Conrad Electronic

prírodná

mosaz

44.5 mm

41 mm

nárazuvzdorný

M72

Min.: 1

Násobky: 1

239,99 €^*

Wiska 10030016 N/A nárazuvzdorný, s tesnením M24 mosaz prírodná 1 ks

Objednávacie číslo:2477508

Čoskoro k dispozícii

Conrad Electronic

prírodná

mosaz

12.5 mm

10 mm

nárazuvzdorný

M24

Min.: 1

Násobky: 1

45,99 €^*

Wiska CKM 20 V0 LG káblová priechodka, 10108663, M20, M20, 1 ks

Objednávacie číslo:2478528

Doručenie: Pi 30. 10.

273 KsConrad Electronic

svetlo sivá (RAL 7035)

polyamid

s poistnou maticou

M20

Min.: 1

Násobky: 1

6,99 €^*

Wiska CKM 25 V0 LG káblová priechodka, 10108664, M25, M25, 1 ks

Objednávacie číslo:2478529

Doručenie: Pi 30. 10.

107 KsConrad Electronic

svetlo sivá (RAL 7035)

polyamid

rozdeliteľné

M25

Min.: 1

Násobky: 1

8,99 €^*

Wiska CKM 32 V0 LG káblová priechodka, 10108665, M32, M32, 1 ks

Objednávacie číslo:2478530

Doručenie: Pi 30. 10.

15 KsConrad Electronic

svetlo sivá (RAL 7035)

polyamid

rozdeliteľné

M32

Min.: 1

Násobky: 1

9,49 €^*

Na stiahnutie

Datasheet

Datasheet 2477788 Wiska EMSVG 20 EMV-Z káblová priechodka, 10065906, od 6 mm, do 13 mm, M20, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2477788 Wiska EMSVG 20 EMV-Z káblová priechodka, 10065906, od 6 mm, do 13 mm, M20, 1 ks

Popis

Mikroporézna, kvapalinuotesná a priedušná membrána ePTFE je integrovaná do dýchacej káblovej priechodky VentGLAND® EMC.
Napriek priepustnosti pre vodu je membrána schopná vymieňať vzduch, a tým sa vyhnúť tlakovému rozdielu medzi vnútorným priestorom krytu a prostredím. Príčina kondenzácie je tak odstránená.
Patentovaný výrobok je káblová priechodka a kompenzácia tlaku v jednom.
Optimálne tesnenie a odľahčenie ťahu vďaka špeciálnemu lamelovému systému WISKA so zväčšenými kontaktnými plochami a veľkou tesniacou plochou. Tesnenie k puzdru ďalším O-krúžkom EPDM.
K dispozícii v rôznych veľkostiach a materiáloch.
Integrovaná vložka EMC zaisťuje dobré tienenie pred elektromagnetickým žiarením.

Tento text bol preložený strojovo.
