Name: Wiska ESSKV 25 EMV-S RW káblová priechodka, 10106140, od 9 mm, do 17 mm, M25, 10 ks
Brand: Wiska
SKU: 2478308
Availability: BackOrder

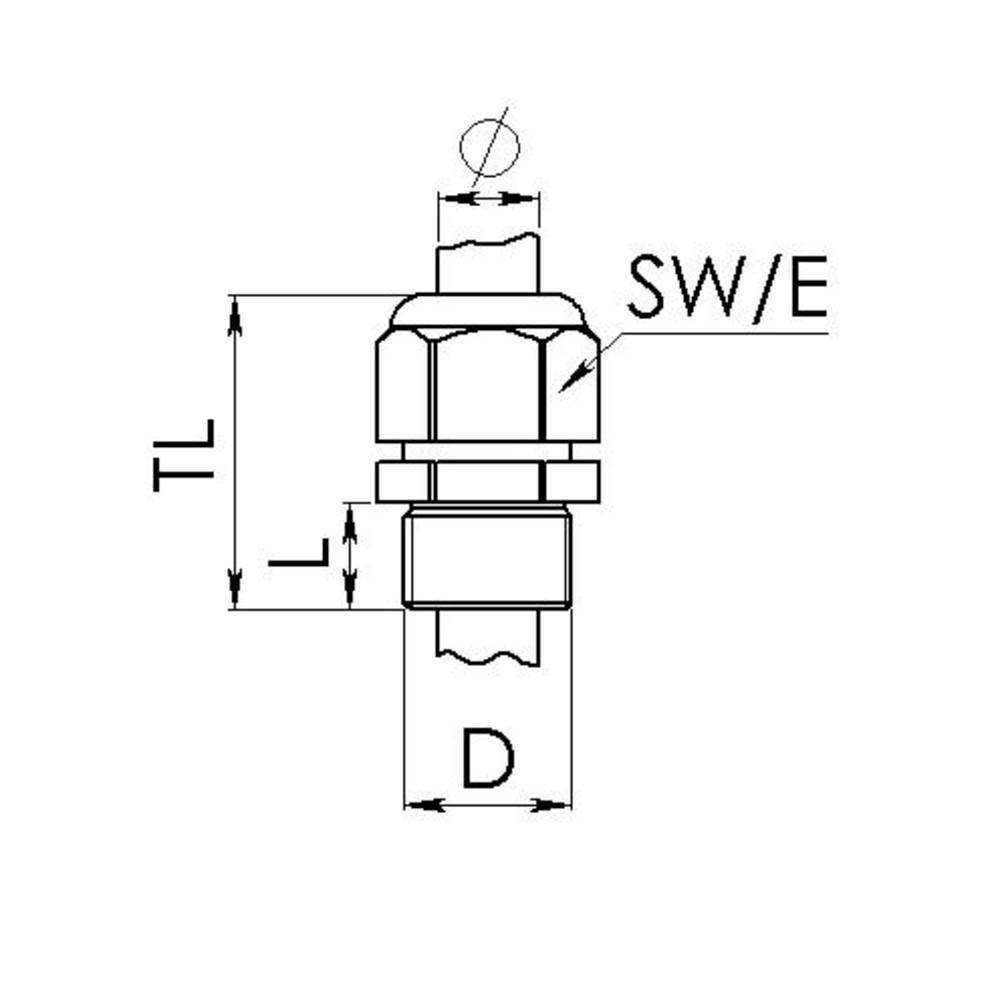

Technický výkres skrutkovej súčiastky s rozmermi TL, L, D a SW/E, znázornený šípkami a čiarami pozdĺž súčasti.

Perokresba/diagram

Kategória výrobku

káblová priechodka

Vonkajší závit

M25

Prevedenie

Priame

Materiál

nerezivějící ocel

Priemer svorky (min.)

9 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (41,90 € / kus)

419,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Káblová vývodka EMC z nehrdzavejúcej ocele M25

Dodatočné informácie:

Technické parametre

Rozstup závitu: 1,5 mm
Šírka šesťuholníka cez rohy: 32 mm
Typ tesnenia: tesniaci krúžok

Kategória výrobku: káblová priechodka

Vlastnosti: nárazuvzdorný
s odľahčením ťahu
s tesnením

Farba: prírodná

Vonkajší závit: M25

Prevedenie: Priame

Materiál: nerezivějící ocel

Priemer svorky (min.): 9 mm

Priemer svorky (max.): 17 mm

Dĺžka závitu: 7 mm

Min. teplota: -40 °C

Max. teplota: +100 °C

: IP68

Veľkosť kľúča: 30 mm

Bezhalogénový: áno

Obsah: 10 ks

Spĺňa RoHS: áno

Číslo výrobcu: 10106140

Typ: ESSKV 25 EMV-S RW

Varianty(Všetky ceny sú s DPH)

Priemer svorky (max.)

Priemer svorky (min.)

Vlastnosti

Farba

Materiál

Vonkajší závit

Wiska 10030022 N/A nárazuvzdorný, s tesnením M25 mosaz prírodná 1 ks

Objednávacie číslo:2477514

Čoskoro k dispozícii

Conrad Electronic

12.5 mm

10 mm

nárazuvzdorný

prírodná

mosaz

M25

Min.: 1

Násobky: 1

28,99 €^*

Wiska 10108667 N/A s poistnou maticou M50 M50 polyamid svetlo sivá (RAL 7035) 1 ks

Objednávacie číslo:2478532

Doručenie: Št 5. 11.

1 KsConrad Electronic

s poistnou maticou

svetlo sivá (RAL 7035)

polyamid

M50

Min.: 1

Násobky: 1

18,99 €^*

Wiska CKM 20 V0 LG káblová priechodka, 10108663, M20, M20, 1 ks

Objednávacie číslo:2478528

Doručenie: Št 5. 11.

268 KsConrad Electronic

s poistnou maticou

svetlo sivá (RAL 7035)

polyamid

M20

Min.: 1

Násobky: 1

6,99 €^*

Wiska CKM 25 V0 LG káblová priechodka, 10108664, M25, M25, 1 ks

Objednávacie číslo:2478529

Doručenie: Št 5. 11.

92 KsConrad Electronic

rozdeliteľné

svetlo sivá (RAL 7035)

polyamid

M25

Min.: 1

Násobky: 1

8,99 €^*

Wiska CKM 32 V0 LG káblová priechodka, 10108665, M32, M32, 1 ks

Objednávacie číslo:2478530

Doručenie: Št 5. 11.

6 KsConrad Electronic

rozdeliteľné

svetlo sivá (RAL 7035)

polyamid

M32

Min.: 1

Násobky: 1

9,49 €^*

Wiska CKM 40 V0 LG káblová priechodka, 10108666, M40, 1 ks

Objednávacie číslo:2478531

Čoskoro k dispozícii

Conrad Electronic

s poistnou maticou

svetlo sivá (RAL 7035)

polyamid

M40

Min.: 1

Násobky: 1

13,99 €^*

Wiska CKM 63 V0 LG káblová priechodka, 10108668, M63, M63, 1 ks

Objednávacie číslo:2478533

Čoskoro k dispozícii

Conrad Electronic

s poistnou maticou

svetlo sivá (RAL 7035)

polyamid

M63

Min.: 1

Násobky: 1

20,99 €^*

Wiska EKVM 18/20 VG B 18-10 káblová priechodka, 10016509, od 0 mm, do 10 mm, M20, 1 ks

Objednávacie číslo:2477130

Čoskoro k dispozícii

Conrad Electronic

10 mm

0 mm

nárazuvzdorný

prírodná

mosaz

M20

Min.: 1

Násobky: 1

27,99 €^*

Wiska EKVM 18/20-W10 Cr káblová priechodka, 10016751, od 8 mm, do 10.5 mm, M20, 1 ks

Objednávacie číslo:2477325

Čoskoro k dispozícii

Conrad Electronic

10.5 mm

8 mm

nárazuvzdorný

prírodná

mosaz

M20

Min.: 1

Násobky: 1

21,99 €^*

Wiska EKVM 18/20-W10 Ni káblová priechodka, 10016819, od 8 mm, do 10.5 mm, M20, 1 ks

Objednávacie číslo:2477347

Čoskoro k dispozícii

Conrad Electronic

10.5 mm

8 mm

nárazuvzdorný

prírodná

mosaz (poniklovaná)

M20

Min.: 1

Násobky: 1

19,99 €^*

Na stiahnutie

Datasheet

Datasheet 2478308 Wiska ESSKV 25 EMV-S RW káblová priechodka, 10106140, od 9 mm, do 17 mm, M25, 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2478308 Wiska ESSKV 25 EMV-S RW káblová priechodka, 10106140, od 9 mm, do 17 mm, M25, 10 ks

Popis

Káblová priechodka SPRINT® EMC vyrobená z nehrdzavejúcej ocele pre vnútorné aj vonkajšie použitie.
Optimálne tesnenie a odľahčenie ťahu vďaka špeciálnemu lamelovému systému WISKA so zväčšenými kontaktnými plochami a veľkou tesniacou plochou. Tesnenie k puzdru namontovaným O-krúžkom. Všetky tesnenia sú vyrobené zo silikónu a vyznačujú sa vynikajúcou odolnosťou voči vode, ozónu, UV žiareniu, ako aj voči nízkym teplotám a chemikáliám.
V rámci systému SPRINT je pre špeciálne aplikácie k dispozícii rozsiahly výber príslušenstva.
Kontaktná pružinová vložka EMC vďaka svojej konštrukcii zaisťuje optimálny kontakt medzi káblom a káblovým vstupom.
Toto skrutkové spojenie, schválené podľa DIN 45545, je ideálne vhodné na použitie v železničnom priemysle.

Tento text bol preložený strojovo.
