Zdroj konštantného napätia Phoenix Contact MINI MCR-2-CVCS-PT 2902065 1 ks

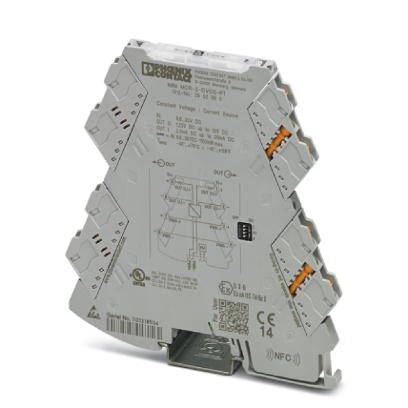

Sivý, trojuholníkový reléový modul od Phoenix Contact, namontovaný na kovovej lište, s pripojovacími svorkami a vytlačenými technickými údajmi.

Ilustračný obrázok

Diagram so vstupom, výstupom a troma segmentmi: 'POWER', 'FM' a 'Ucv / Icc'. Znázorňuje tok signálu cez komponent.

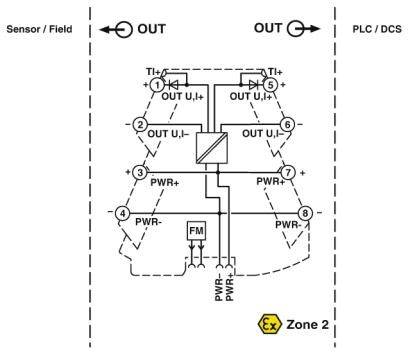

Schéma zapojenia pre snímačový/prevádzkový vstup s dvoma výstupmi a FM poistkou. Vhodné pre aplikácie v prostredí s nebezpečenstvom výbuchu zóny 2.

1/3

Ilustračný obrázok

Kategória výrobku

deliace zosilňovač

Vstupný signál max. (Napätie)

30 V

Typ

MINI MCR-2-CVCS-PT

Rozmer.

(d x š x v) 119.2 x 6.2 x 109.81 mm

Pripojenie

pružinové pripojenie

Datasheety: (PDF)

Doručenie: Po 14. 9.

25 Ks

Počet

Celkom (126,01 € / kus)

170,83 €

-26 %

126,01 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Stupeň krytia: IP20 (nehodnotí UL)
Spotreba energie:<1,1 W (9,6 V ss.)
Dĺžka odizolovania: 10 mm
Prierez drôtu AWG: 24 ... 12 (flexibilné)
Stupeň znečistenia: 2
Kategória prepätia: II
Materiál krytu: PBT
Farba šedá
Max. Výstupný prúd: 20 mA
Zaťaženie / výstup zaťaženia prúdový výstup: ≤ 600 Ω (20 mA)
Menovité izolačné napätie: 300 V (efektívne)
Inštalačná poloha: ľubovoľná

Typ: MINI MCR-2-CVCS-PT

Kategória výrobku: deliace zosilňovač

Vstupný signál max. (Napätie): 30 V

Rozmer.: (d x š x v) 119.2 x 6.2 x 109.81 mm

Pripojenie: pružinové pripojenie

Prevádzkové napätie: 9.6 - 30 V/DC

Prevádzkové napätie max.: 30 V/DC

Min. prevádzkové napätie: 9.6 V/DC

Vstupný signál (napätie): 9.6 V/DC - 30 V/DC

Obsah: 1 ks

Šírka: 6.2 mm

V: 109.81 mm

Dĺžka: 119.2 mm

Príkon prúdu: 42 mA

Max. okolitá teplota: +70 °C

Min. okolitá teplota: -40 °C

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.14 mm²

Prierez pevný (min.): 0.14 mm²

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2225456 Zdroj konštantného napätia Phoenix Contact MINI MCR-2-CVCS-PT 2902065 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225456 Zdroj konštantného napätia Phoenix Contact MINI MCR-2-CVCS-PT 2902065 1 ks

Popis

Zdroj konštantného napätia / prúdu s technológiou zásuvného pripojenia, vstupné napätie 9,6 V DC ... 30 V ss. Výstupné napätie 1,25 V DC ... 10 V DC alebo výstupný prúd 2,5 mA ... 20 mA nastaviteľné. Konfigurovateľné pomocou DIP prepínačov. Technológia pripojenia push-in.
